1 689 989 067 2017-12-08| Robert Bosch GmbH
Conservação | EPS 708 | 241 pt
6.6 Substituir o filtro da alimentação
(filtro do óleo de teste e filtro fino) e
o filtro do óleo de teste (sistema de
refrigeração)
A proposta de atuação que se segue descreve a substi-
tuição do filtro fino e do filtro do óleo de teste. No caso
do filtro da alimentação, é necessário substituir sempre
o filtro do óleo de teste junto com o filtro fino.
i Para informações sobre a eliminação de óleo deteste
e filtros de óleo de teste, ver capítulo 7 "Colocação
fora de serviço".
1
3
458846-30_Ko
2
4

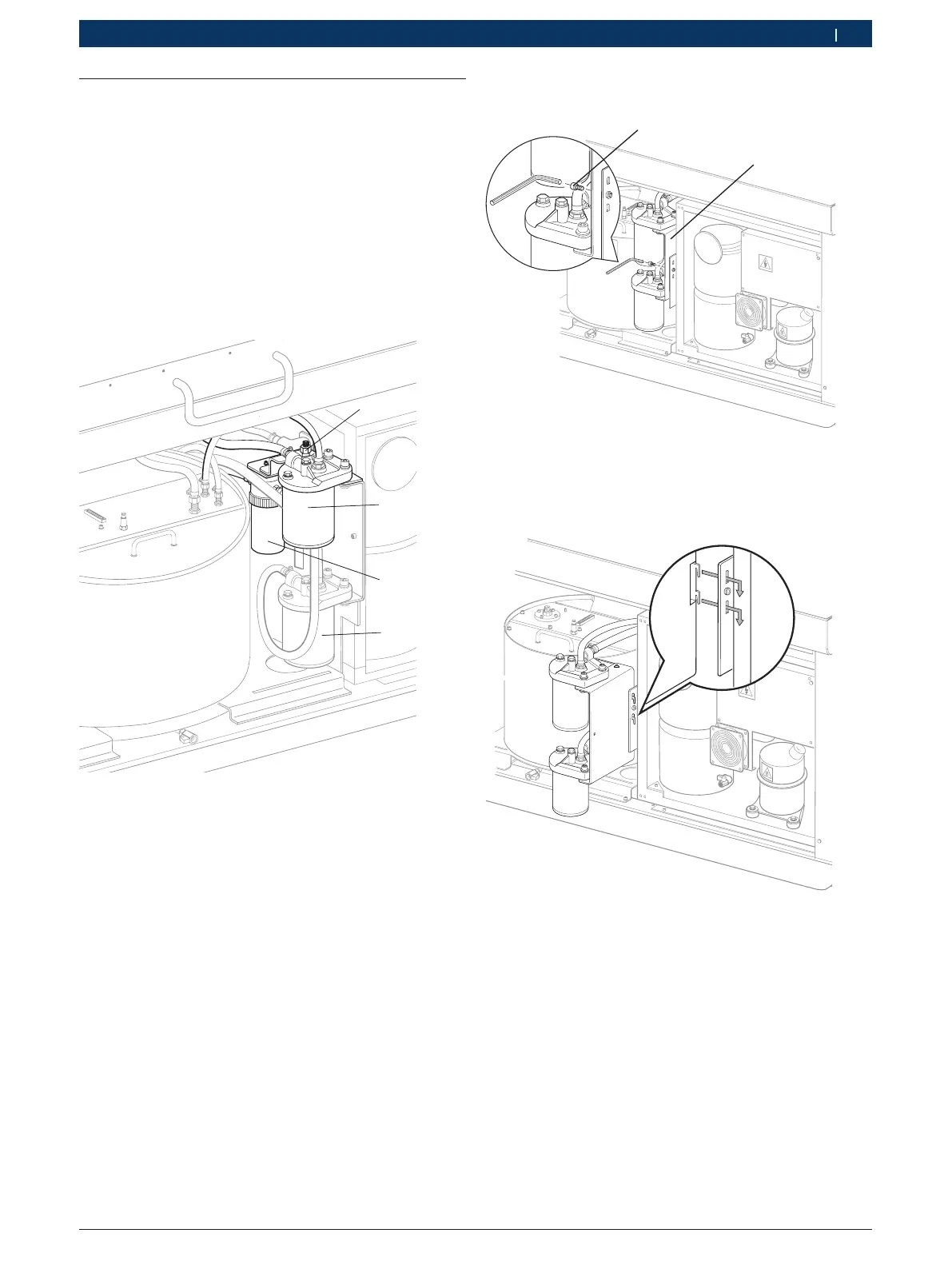

Fig. 14: Filtro fino, filtro do óleo de teste
1 Mangueira de drenagem para o óleo de teste
2 Filtro do óleo de teste (Sistema de refrigeração)
3 Filtro da alimentação (Filtro fino)
4 Filtro da alimentação (Filtro do óleo de teste)
6.6.1 Substituir o filtro do óleo de teste (sistema
de refrigeração)
i O filtro da alimentação (filtro do óleo de teste) é
substituído da mesma forma que o filtro do óleo de
teste (sistema de refrigeração). A vedação do ele-
mento de filtro é adequada para a tampa do filtro. A
vedação também deve ser substituída a cada substi-
tuição do filtro.
1. Termine todas as aplicações abertas.
2. Encerre o PC com sistema operacional Windows.
3. Desligue a EPS 708 no interruptor principal.
4. Retire a cobertura dianteira do lado direito
(fig,1, pos. 2).
5. Remova o parafuso sextavado interno (fig. 15, pos.1).
458846-45_Ko
2
Fig. 15: Solte o suporte angular
1 Parafuso sextavado interno
2 Suporte angular
6. Desengate o suporte angular (com os filtros).
458846-46_Ko
Fig. 16: Engate o suporte angular
7. Engate o suporte angular (com os filtros) nas cavida-
des dianteiras (ver fig. 16).
