4.6 Tilslutning af Common Rail-pumpe
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

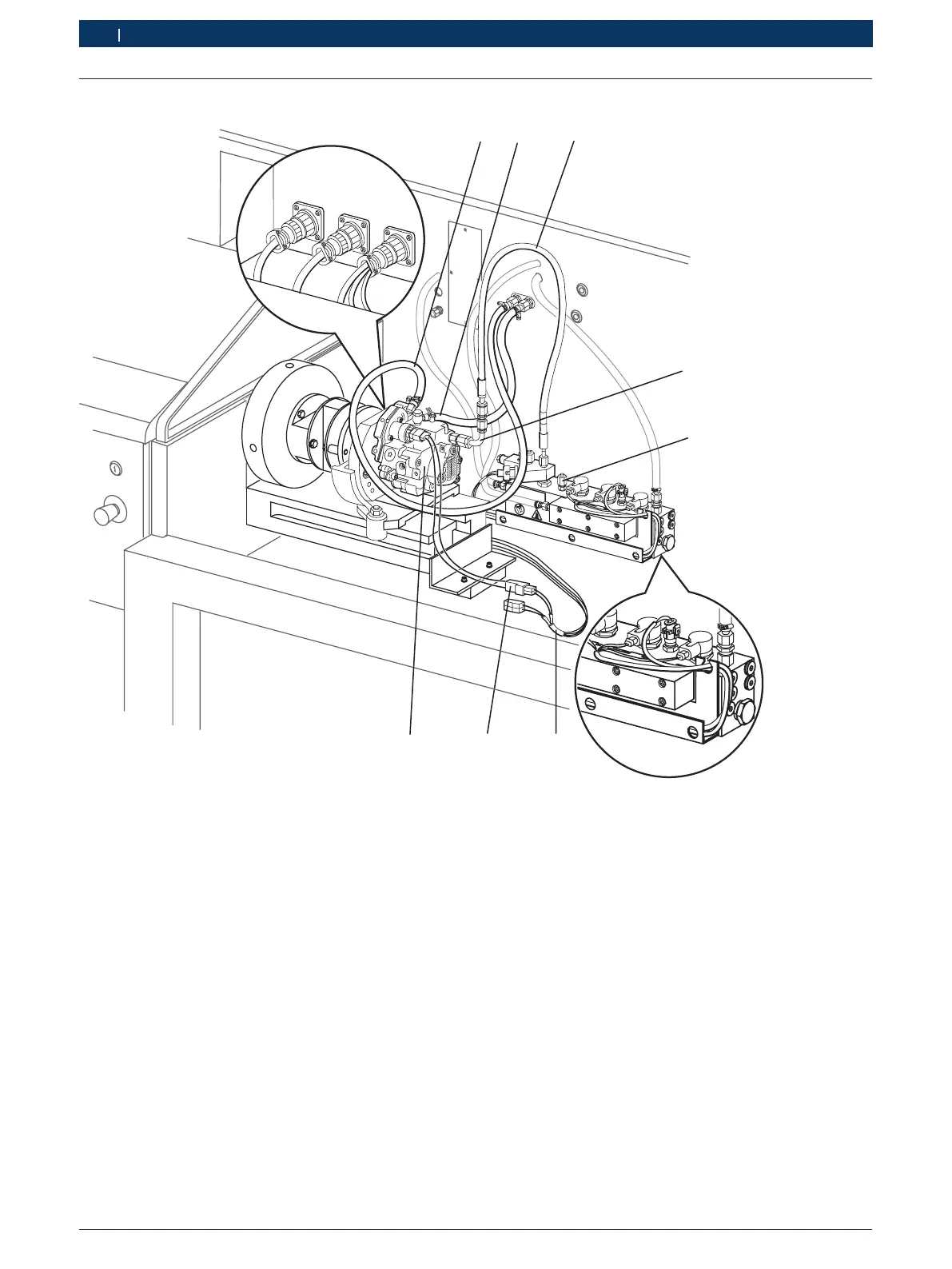

Fig. 11: Tilslutning af Common Rail-pumpe
1 Slangeledning (prøveolie-tilløb)
2 Slangeledning (prøveolie-returløb)
3 Højtryksslangeledning
1)
1 680 712 324
4 Prøvetrykledning
1)
1 680 750 123
5 Tilslutning højtryksslangeledning til fordelerskinne CRI 846H
6 X24-forbindelsesledning 1 684 463 946
7 Adapterledning
8 Common Rail-pumpe
1)
Monteringssæt 1 687 016 064
1. Slangeledninger til prøveolie-tilløb (fig. 11, pos. 1)
og prøveolie-returløb (fig. 11, pos. 2) tilsluttes de
passende tilslutninger på Common Rail-pumpen
(fig.11, pos. 8).
i Ved CP3.4 med nødvendigt returløbstryk < 10 kPA
tilsluttes en slangeledning (fig. 2, pos. 12).
i Rengør tætningskegle og tætningskonus på høj-
tryksrailen og i højtrykspumpen, inden højtryks-
slangeledningen tilsluttes.
2. Højtryksslangeledning 1680712324 (fig. 11,
pos.3) tilsluttes højtryksindgangen på højtryksrailen
og via prøvetrykledningen 1 680750123 (fig.11,
pos.4) til højtrykstilslutningen på Common Rail-
pumpen (tilspændingsmoment = 25Nm – 30 Nm).
3. X24-Vforbindelsesledning 1 684 463 946 (fig. 11,
pos.6) på X24 ved EPS 708 og via adapterledninger
1684460255 eller 1684460256 (fig.. 11, pos. 7)
på Common Rai-pumpens elektriske tilslutning.
4. Luk højtryksslangeledningens tilslutning til fordeler-
skinnen CRI 846H (fig. 11, pos. 5) med en blindprop.
" Common Rail-pumpe hydraulisk og elektrisk tilsluttet.
