4.5 Opspænding af Common Rail-pumpe
! Tilspændingsmomenter for fastgørelsesdelene og
koblingshalvdelene (se kapitel 8 Tilspændingsmo-
menter) skal altid overholdes.
! Drejetappen (ekstraudstyr) til manuel drejning af
svingskiven (fig. 8, pos. 1) må ikke blive siddende
isvingskivens huller.
! Drivkoblingen (fig. 8, pos. 2) er en sikkerhedsdel i
EPS 708. Derfor må drivkoblingen kun repareres af
et kompetent Bosch serviceværksted.
! I forbindelse med alt montagearbejde, som f.eks.
at opspænde og fjerne Common Rail-pumper og
Common Rail-injektorer, skal beskyttelseskappen på
EPS 708 altid åbnes, indtil den går i indgreb øverst
oppe.
! Anvend kun de foreskrevne opspændingsanordnin-
ger og drivkoblinger til at opspænde Common Rail-
pumpen på EPS 708.
! Inden Common Rail-pumpen opspændes på
EPS 708, skal aktuatorerne (EAV, DRV, DMV eller
ZME) kontrolleres for vindingskortslutning. Hvis
modstanden mellem tilslutningsben og hus er min-
dre end 50 ohm, skal den defekte aktuator udskiftes
inden opspænding på EPS 708.
! Inden du opspænder Common Rail-pumpen på
EPS 708, skal du kontrollere, om pumpens drivaksel
er gangbar, og undersøge pumpens hus for revner.
Common Rail-pumper med træg eller blokeret driv-
aksel eller hus med revner må ikke opspændes og
testes.
! Inden montering af drivflangen skal radialakseltæt-
ningsringen til common rail-pumpen smøres med
motorolie 15W-40. Common rail-pumpen må kun
benyttes med olieret radialakseltætningsring.
i Ved kontrol af common-rail-pumper uden smøreolie-
forsyning skal smøreolietilløbet og smøreoliereturlø-
bet (fig. 2, pos. 1 og 2) lukkes til med blindpropper.
i Alle opspændingsdele og koblinger, der er nød-
vendige for opspændingen, er opført i kataloget
over ekstraudstyr til EFEP/EPS (bestillingsnummer
1689980289) eller i kataloget over ekstraudstyr
CDToolsCATAlouge.
4.5.1 Common Rail-pumpe med
konusaksel-forbindelse
i Til opspændningen af Common Rail-pumpen er det
nødvendigt med ekstraudstyr.
458846-05_Ko
2
3
4
5
6

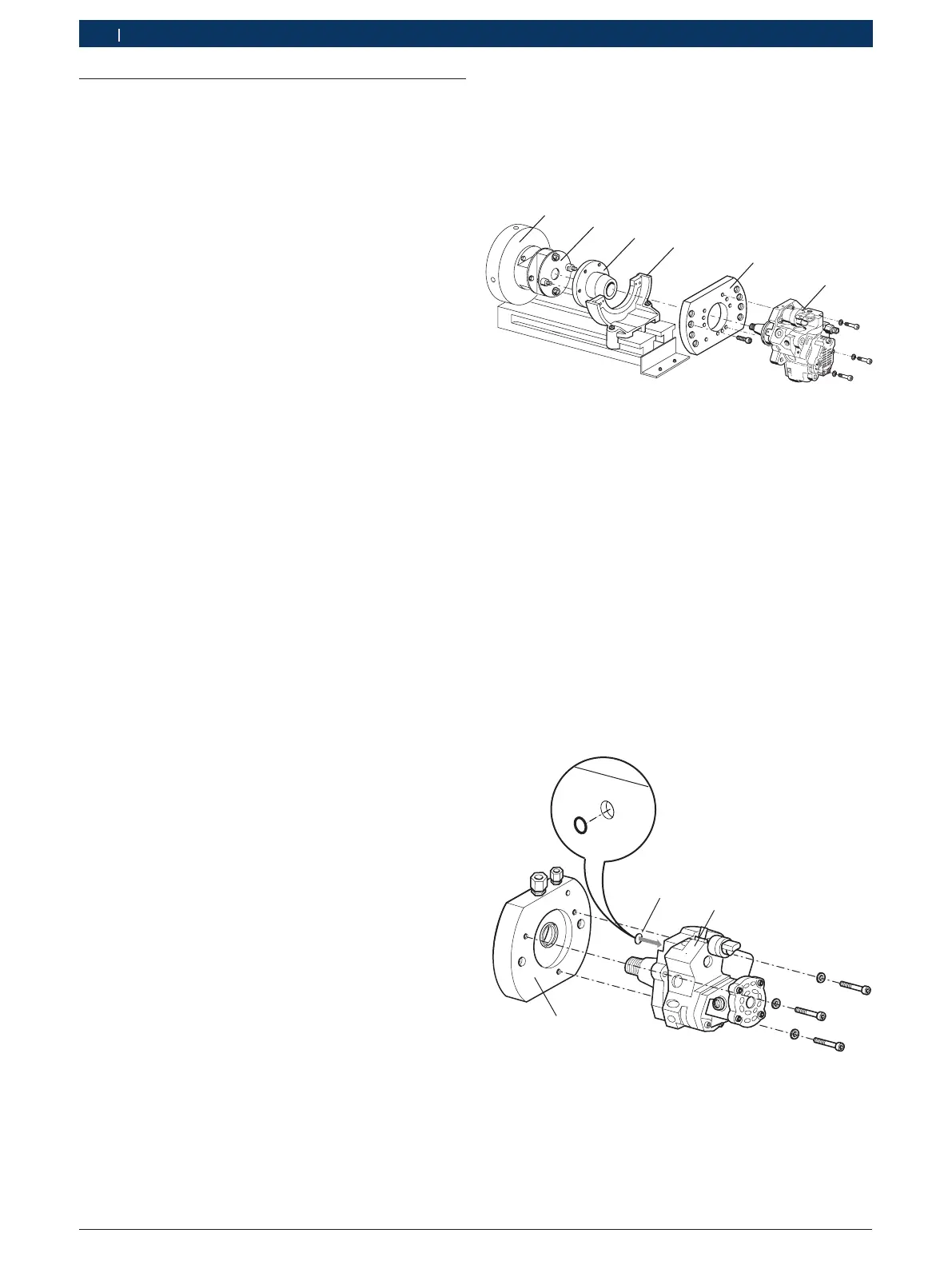

Fig. 8: Common Rail-pumpe med konusaksel-forbindelse
1 Svingskive
1)
2 Drivkobling
1)
3 Drivflange
3)
(pumpespecifik)
4 Opspændingsvinkel
2)
5 Opspændingsflange
3)
(pumpespecifik)
6 Common Rail-pumpe
1)
Indeholdt i leveringsomfanget for EPS 708
2)
Ekstraudstyr
3)
Leveringsomfang tilbehørssæt
1. Drivkobling 1 686 401 024 (fig. 8, pos. 2) fastgøres
på svingskiven (fig. 8, pos. 1) på EPS 708. Tilspæn-
dingsmomentet for monteringsskruerne udgør
95 ±2 Nm.
2. For CP 3.4 med smøreolieforsyning sættes O-ringen
Ø 10 x 3 mm (fig. 9, pos. 1) ind i tilløbsboringen til
smøreolie på Common Rail-pumpen.
458800-12_ko
1
2
3
Fig. 9: Common Rail-pumpe med konusaksel-forbindelse
1 O-ring
2 Common Rail-pumpe
3 Opspændingsflange
3. Monter opspændingsflangen (fig. 9, pos. 3) på
Common Rail-pumpen (fig. 9, pos. 2).
