3.5.3 Widok z tyłu EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

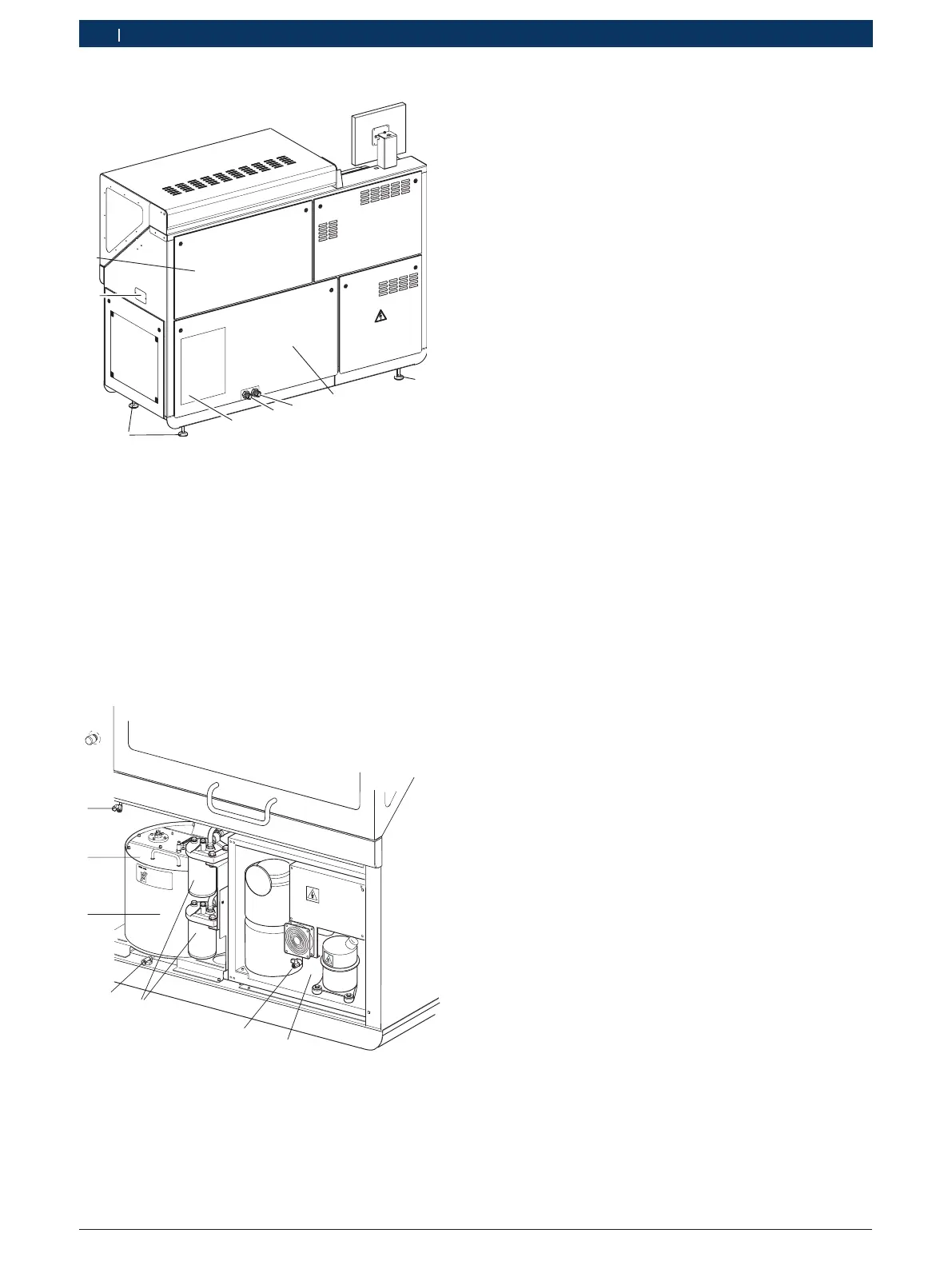

Rys. 3: Widok z tyłu EPS 708
1 dolna lewa pokrywa
2 odpływ wody chłodzącej
1)
3 dopływ wody chłodzącej
1)
4 kratka wentylacyjna (tylko w wariancie z wewnętrznym systemem
chłodzącym)
5 stopy urządzenia o regulowanej wysokości
6 otwór na złącza zewnętrzne
7 górna lewa pokrywa
1)
G½" A ISO 228- 1 (przyłącze w wariancie EPS bez wewnętrzne-
go systemu chłodzącego)
3.5.4 Zasilanie olejem testowym i system chłodzący
(zależnie od wersji akcesoria dodatkowe)
458846-041_K
o.eps
6
5
7
1
4
2
3
Rys. 4: Zasilanie olejem testowym
1 system chłodzący
2 kurek spustowy wody
3 filtr oleju testowego
4 kurek spustowy oleju testowego
5 zbiornik oleju testowego
6 pokrywa zbiornika oleju testowego
7 kurek spustowy oleju testowego w przestrzeni kontrolnej
W części dennej urządzenia EPS 708 znajduje się zbiornik
oleju testowego i system chłodzący (zależnie od wersji ak-
cesoria dodatkowe). System chłodzący służy do chłodze-
nia oleju testowego przez wymiennik ciepła. W takiej
sytuacji nie jest konieczne zasilanie wodą
z zewnątrz.
Chłodzenie oleju testowego
Olej testowy jest chłodzony przez wymiennik ciepła. Przez
zewnętrzne przyłącze wody lub wewnętrzny system chło-
dzący doprowadzana jest wymagana ilość wody.
Przyłącza zewnętrznego dopływu wody chłodzącej i
odpływu wody chłodzącej znajdują się na tylnej stronie
stołu probierczego (patrz rys.3).
! Przy zewnętrznym zasilaniu wodą chłodzącą w
odpływie wody chłodzącej użytkownik musi zainsta-
lować separator oleju.
Ogrzewanie oleju testowego
Olej testowy jest ogrzewany przez elektryczny oporowy
układ ogrzewania zainstalowany w zbiorniku oleju te-
stowego. Czas ogrzania oleju testowego np. od tempe-
ratury 20 °C do temperatury 40 °C jest zależny od ilości
oleju testowego znajdującej się w zbiorniku oleju testo-
wego. Czas ogrzewania wynosi przeciętnie
w temperaturze pokojowej (18 °C do 20 °C) ok.20 min.
Po włączeniu urządzenia EPS 708 elektryczne pompy
paliwowe zaczynają tłoczyć olej testowy. Ogrzewanie w
zbiorniku oleju testowego ogrzewa olej testowy do usta-
wionej regulatorem temperatury i utrzymuje ją. Zinte-
growany czujnik temperatury ciągle mierzy temperaturę.
Zainstalowane w zbiorniku oleju testowego przełączniki
pływakowe monitorują minimalny i maksymalny poziom
oleju kontrolnego.
