1 689 989 067 2017-12-08| Robert Bosch GmbH
276 | EPS 708 | Kunnossapitofi
6.8.2 Virtausmittarin suodatinelementin vaihto
1
2
3
4
458846-16_Ko

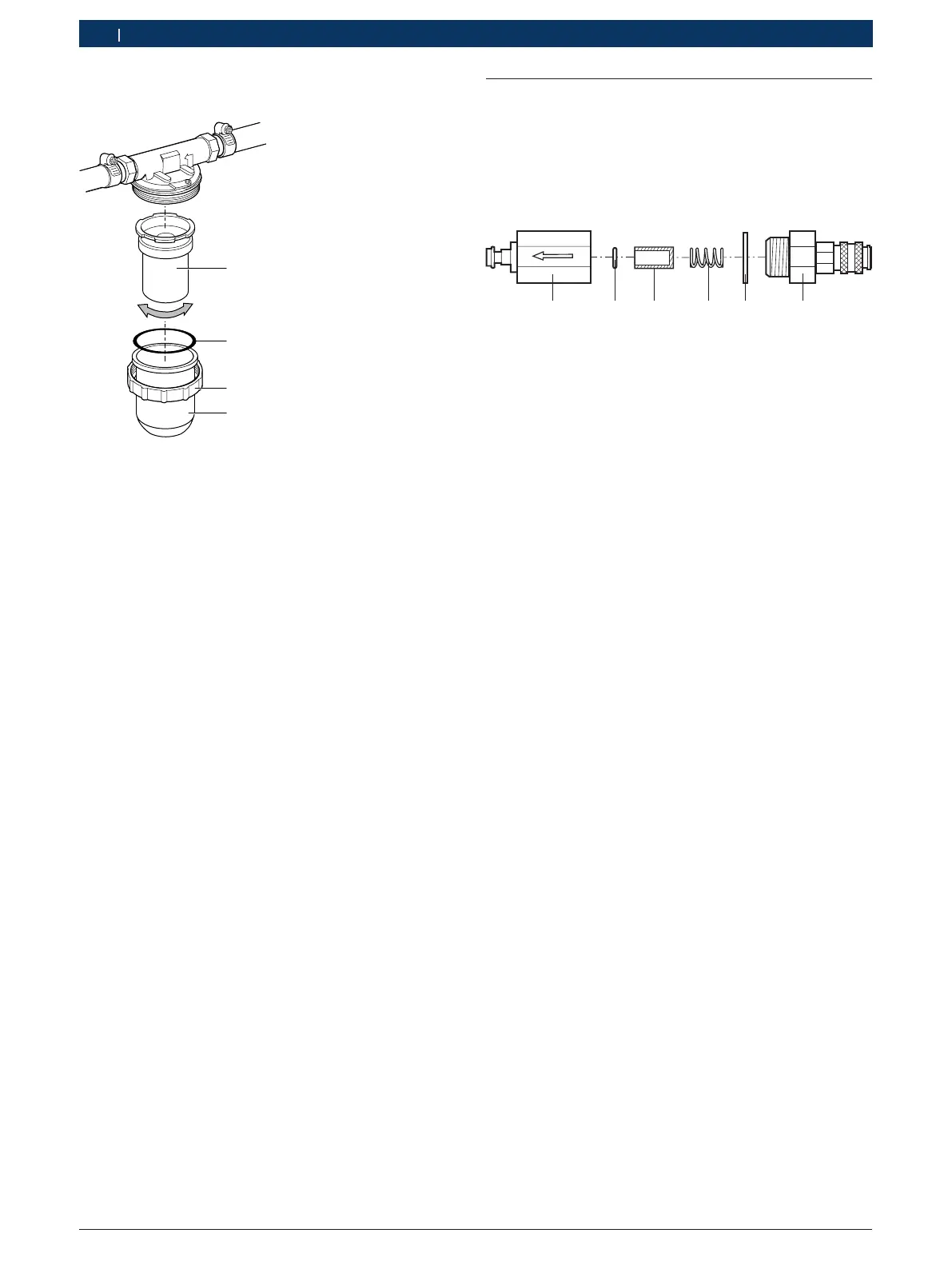

Kuva 24: Virtausmittarin suodatin
1 Suodatinelementti
2 O-rengas
3 Lukkomutteri
4 Suodatinkotelo
1. Käännä hattumutteri (kuva 24, osa 3) irti ja poista se
suodatinkotelon kanssa (kuva 24, osa 4).
2. Poista O-rengas (kuva 24, osa 2).
3. Irrota suodatinelementti (kuva 24, osa 1) myötäpäi-
vään ja poista se.
4. Hävitä O-rengas (kuva 24, osa 2) ja suodatinelement-
ti (kuva 24, osa 1).
5. Aseta uusi suodatinelementti paikoilleen ja kierrä se
kireälle vastapäivään.
i Varmista asennuksen yhteydessä, että tiivistepinnat
ja O-rengas ovat puhtaita.
6. Kiinnitä suodatinkotelo uudella O-renkaalla. Kiristä
hattumutteri käsin. Älä käytä voimaa.
" Suodatinelementti on nyt uusittu.
6.8.3 Pumpun paluuvirtauksen suodatinelementin
vaihto
¶ Suodattimen vaihto, ks. kapp. 6.8.2.
6.9 Suodatinelementin vaihto
tulopuolella (esim.injektori A)
i Lian keräytyminen tulosuodattimeen johtuu ennen
kaikkea siitä, että yhteispainesuuttimia ei ole puhdis-
tettu riittävän hyvin ennen testaamista.
458846-24_Ko
1
3
456
2
Kuva 25: Suodatinelementin vaihto
1 Kierreliitos
2 Tiivisterengas
3 Jousi
4 Suodatinelementti
5 O-rengas
6 Kierreliitos
1. Vapauta suodatin pikalukosta.
2. Löysää kierreliitokset (kuva25, osa 1 ja 6) kahdella
ruuviavaimella ja kierrä ne auki.
3. Ota tiivisterengas, jousi, suodatinelementti ja
O-rengas irti (kuva 25, osat 2, 3, 4, 5).
4. Tiivisterengas, suodatinelementti ja O-rengas
kuuluvat jätteisiin.
5. Puhdista molemmat kierreliitokset puhtaalla
testausöljyllä.
6. Aseta uusi O-rengas paikalleen.
7. Aseta uusi suodatinelementti oikeaan asentoon.
8. Vaihda uusi tiivisterengas.
9. Aseta jousi paikalleen.
10. Kierrä kierreliitokset kiinni ja kiristä ne moment-
tiavaimella (kiristystiukkuus = 50 Nm).
" Suodatinelementti on nyt uusittu.
! Tulopuolen suodattimet työnnetään ruiskutusmääri-
en tuloliitäntöihin A – F (kuva 2, osa 8): virtaussuun-
ta suodattimissa on otettava huomioon. Suodattimia
ei saa kiinnittää ruiskutuskammioihin.
