120 | EPS 708 | Mantenimientoes
6.8 Cambiar el filtro en el
compartimiento hidráulico
¶ Quitar la cubierta superior izquierda (fig. 3. pos.7)
en el lado posterior del EPS 708.
PRECAUCIÒN –!Peligro de lesiones por
bordes cortantes y rebabas!
Al cambiar el filtro se corre el peligro de
lesiones en las manos por bordes cortantes
y rebabas.
¶ Llevar puestos los guantes de protección.
i Después de cada cambio de filtro se debe cerrar
nuevamente el compartimiento hidráulico con la
cubierta.
3
2
1
458846-51_K
o

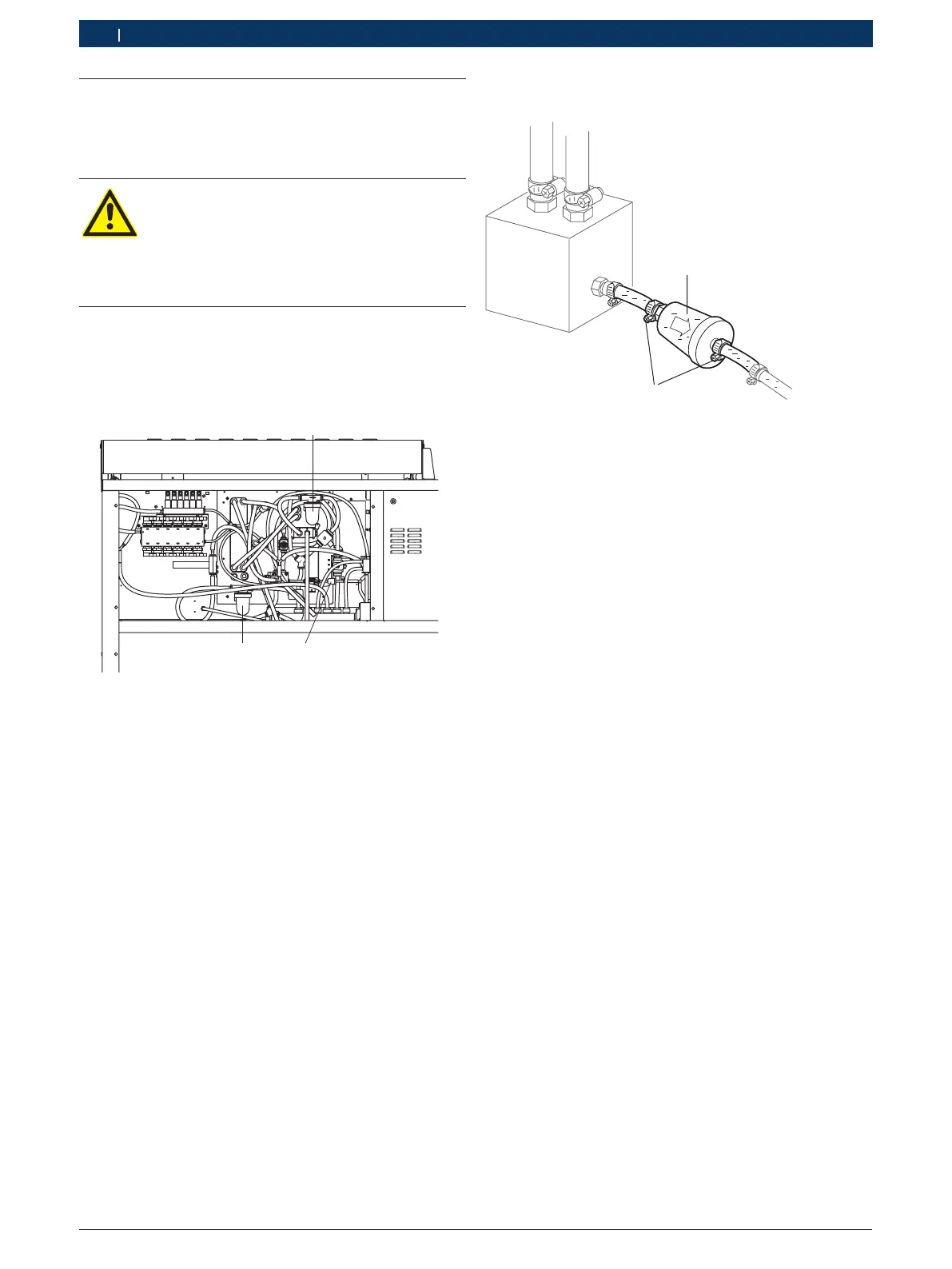

Fig. 22: Compartimiento hidráulico
1 Filtro para el retorno de la bomba
2 Filtro del medidor de caudal
3 Filtro del caudalímetro
6.8.1 Cambiar filtro del medidor de caudal
1
2
458846-09_Ko
Fig. 23: Cambiar filtro del medidor de caudal
1 Filtro del medidor de caudal
2 Abrazaderas de tornillo
1. Aflojar las abrazaderas de tornillo (fig. 23, pos.2).
2. Desmontar las mangueras en el filtro (fig.23, pos.1).
3. Quitar el filtro del medidor de caudal y desecharlo.
4. Insertar las mangueras en el filtro nuevo.
5. Fijar de nuevo las abrazaderas de tornillo.
" Se ha cambiado el filtro.
