104 | EPS 708 | Descripción del productoes
3.5.3 Vista posterior del EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

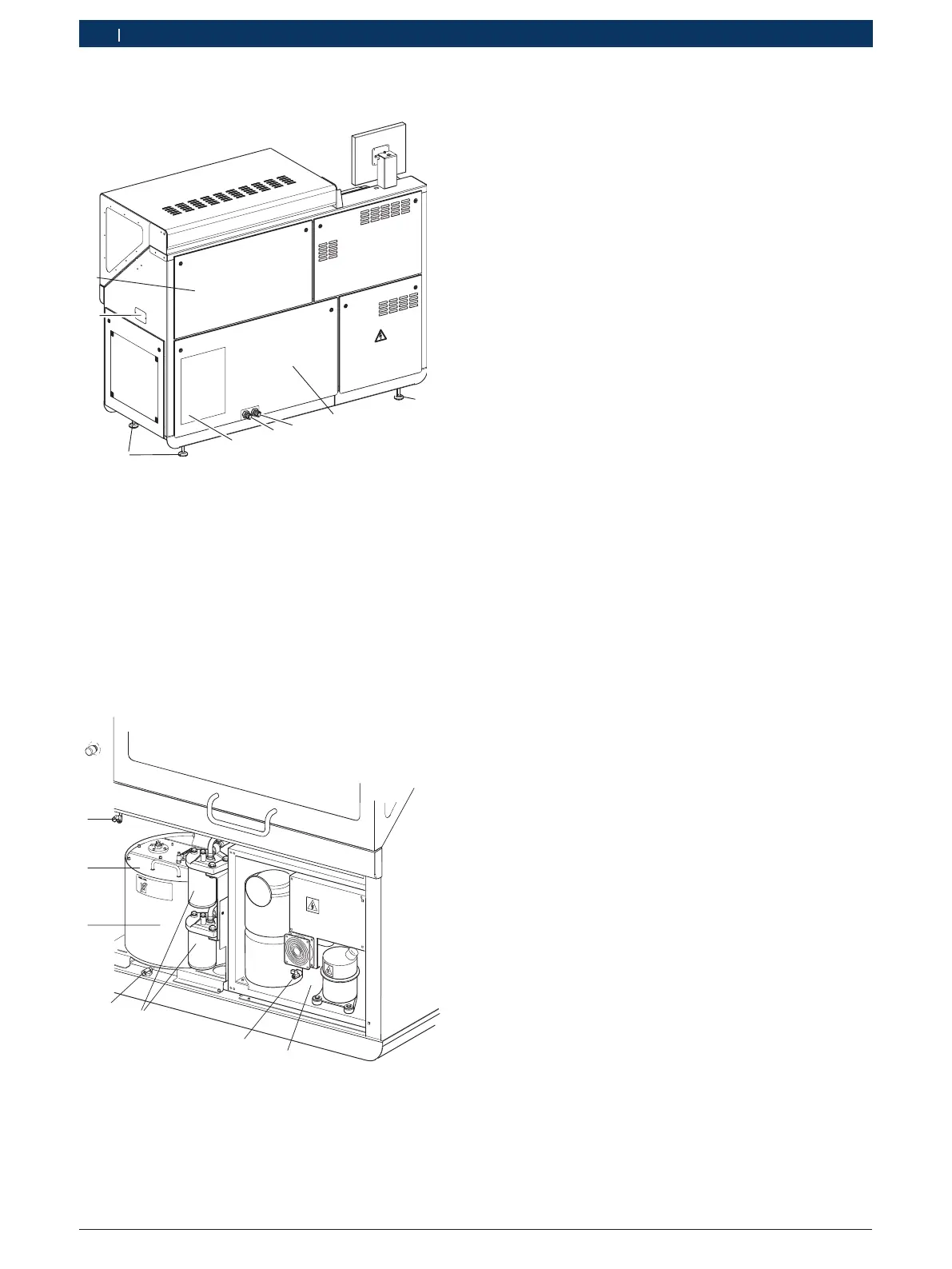

Fig. 3: Vista posterior del EPS 708
1 Cubierta inferior izquierda
2 Retorno del agua de refrigeración
1)
3 Alimentación de agua de refrigeración
1)
4 Rejilla de ventilación (sólo en la versión con enfriador de agua interno)
5 Pies del aparato regulables en altura
6 Orificio para conexiones externas
7 Cubierta superior izquierda
1)
G½" A ISO 228- 1 (conexión en la versión EPS sin enfriador
de agua interno)
3.5.4 Suministro de aceite de ensayo y enfriador de
agua (accesorio especial según el modelo)
458846-041_Ko.eps
6
5
7
1
4
2
3
Fig. 4: Suministro de aceite de ensayo
1 Enfriador de agua
2 Llave de purga de agua
3 Filtro de aceite de ensayo
4 Llave de purga de aceite de ensayo
5 Depósito de aceite de ensayo
6 Tapa del depósito de aceite de ensayo
7 Llave de purga de aceite de ensayo en el espacio de comprobación
En la zona del piso del EPS 708 está montado el depósito
de aceite de ensayo y el enfriador de agua (accesorio espe-
cial según el modelo). El aceite de ensayo se enfría con
el enfriador de agua a través de un intercambiador de
calor. En este caso no se necesita de un abastecimiento
de agua externo.
Refrigeración del aceite de ensayo
La refrigeración del aceite de ensayo se efectúa mediante
el intercambiador de calor. La cantidad correspondiente
de agua de refrigeración necesaria es alimentada a través
de la conexión de agua externa o a través del enfriador de
agua interno. Las conexiones para la alimentación exter-
na de agua de refrigeración y para el retorno del agua
de refrigeración se encuentran en el lado posterior del
banco de pruebas (véase fig.3).
! En el caso de la alimentación externa de agua se
debe instalar un separador de aceite en el desagüe
del agua de refrigeración.
Calefacción del aceite de ensayo
La calefacción del aceite de ensayo se efectúa mediante
una resistencia eléctrica instalada en el depósito de acei-
te de ensayo. El tiempo de calefacción para el aceite de
ensayo, por ej. de 20 °C a 40 °C, depende de la cantidad
de aceite de ensayo que se encuentra en el depósito de
aceite de ensayo. El tiempo de calefacción promedio
para una temperatura ambiente entre 18 °C y20 °C es de
aprox.20 min. Tan pronto como se enciende el EPS 708,
el aceite de ensayo circula a través de las bombas de
combustible eléctricas. La calefacción en el depósito de
aceite de ensayo calienta el aceite de ensayo a la tempe-
ratura preseleccionada, en dependencia del regulador de
tem peratura, y la mantiene constante. La temperatura es
medida permanentemente mediante el sensor de tempe-
ratura instalado. Mediante el interruptor del flotador ins-
talado en el depósito de aceite de ensayo se comprueba
el nivel mínimo y el nivel máximo de aceite de ensayo.
