1 689 989 067 2017-12-08| Robert Bosch GmbH
保养 | EPS 708 | 459 zh
458846-47_Ko
1
2
3

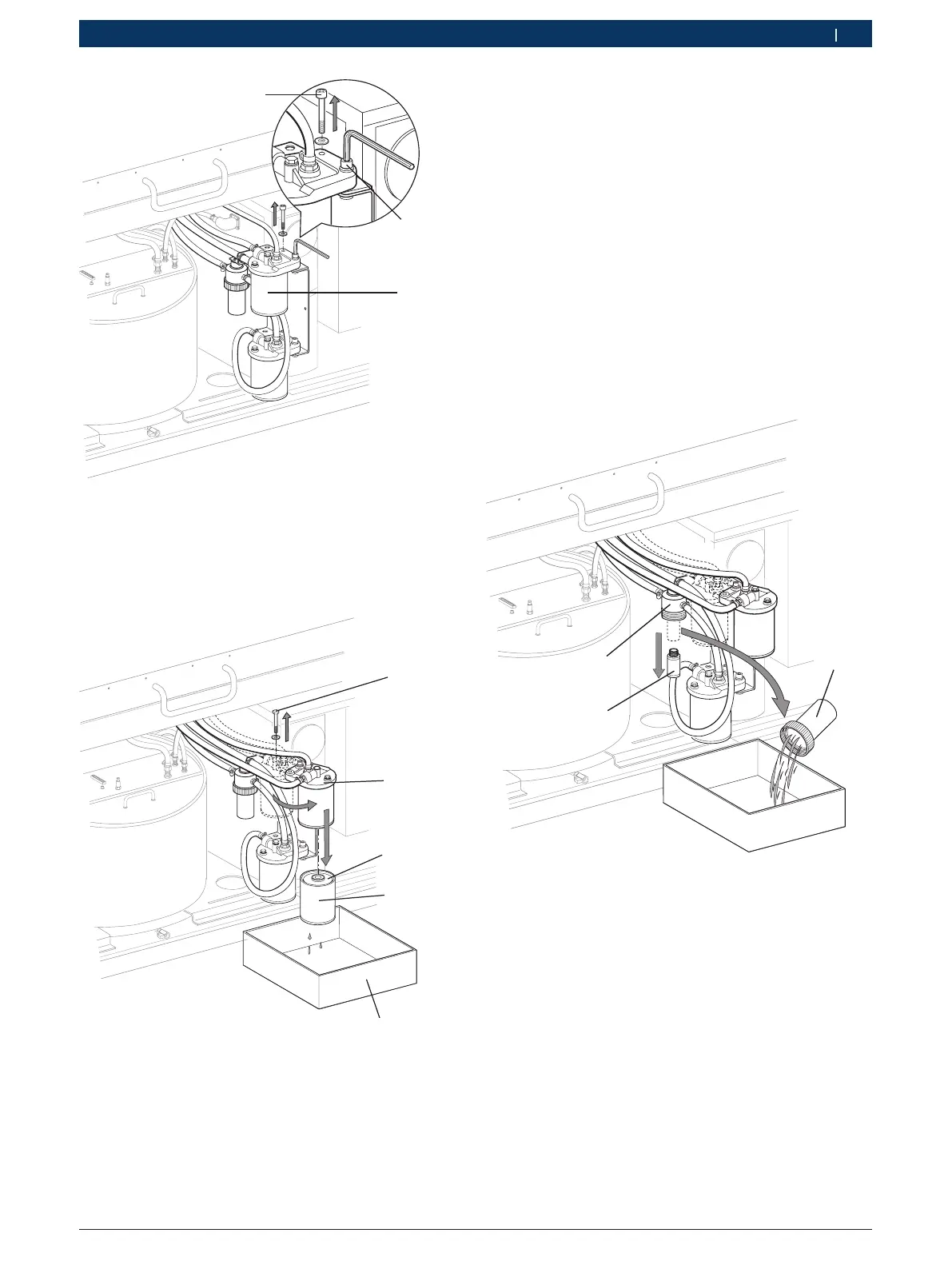

插图17: 松开检测油过滤器螺栓
1 前内六角螺栓
2 更换检测油过滤器（冷却系统）
3 后内六角螺栓
8. 松开前内六角螺栓（图17，编号1）（不拆除）。
9. 拆下后内六角螺栓（图17，编号3）
458846-48_Ko
1
4
2
3
插图18: 将检测油过滤器转出并拆下
1 过滤器螺栓
2 过滤器盖
3 滤芯
4 检测油过滤器
5 容器
10. 转出检测油过滤器（见图18）。
11. 将容器（图18，编号5）放置到检测油过滤器下方。
12. 拆下过滤器螺栓(图18，编号1)。
i 检测油过滤器及连接到过滤器盖的软管管道总是要充满检
测油。
13. 通过旋转将检测油过滤器(图18，编号4)从过滤器盖
(图18，编号2)上取下。
14. 让检测油过滤器内的检测油浇入容器并滴完。
15. 将滤芯（图18，编号3）从检测油过滤器中取出并进行废
料处理。
16. 将新的滤芯放入检测油过滤器。
17. 更换过滤器盖板的密封件。注意安装位置。
18. 将检测油过滤器放置到过滤器盖上并用过滤器螺栓拧紧
(拧紧扭矩=15Nm)。
19. 重新将检测油过滤器旋入并用内六角螺栓紧固。
检测油过滤器更换完毕。
6.6.2 更换过滤器入口（精细过滤器）
1
2
3
458846-49_Ko
插图19: 更换精细过滤器
1 过滤器壳
2 滤芯
3 过滤器盖
1. 将容器放在精细过滤器下方。
2. 从过滤器盖（图19，编号3）上拧下过滤器壳（图19，
编号1）。
3. 将检测油从过滤器壳倒入容器(见图19)。
4. 将过滤器单元(图19，编号2)从过滤器盖中取出并当作
废物处理。
