Bosch EPS 708 - 3.5.2 Zkušebna EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
382 | EPS 708 | Popis produktucs
3.5.2 Zkušebna EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

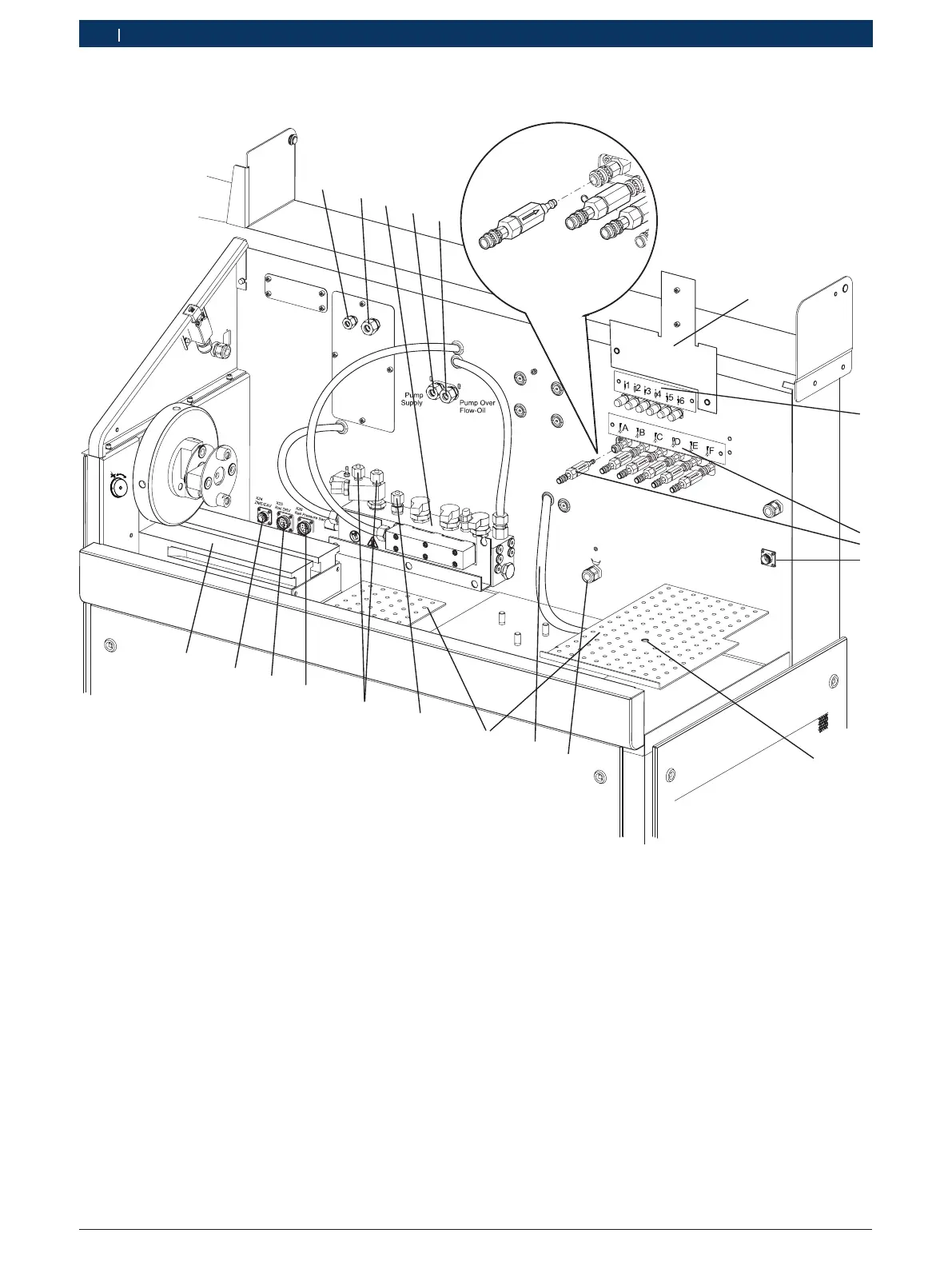

Obr. 2: Zkušebna
1 Přívod mazacího oleje
1)
2 Zpětné vedení mazacího oleje
1)
3 Vysokotlaký rail (Hlavní rail)
4 Zásobování čerpadla Common Rail zkušebním olejem
5 Zpětné vedení zkušebního oleje čerpadla Common Rail
6 Přídržný plech pro CRI 800
7 Vratné množství CRI/CRI Piezo
8 Vstřikované množství CRI/CRI Piezo se vstupními filtry
9 Přípojka CRI 800 (X27)
10 Upevňovací otvor pro přípravek zpětného vedení CRI Piezo
11 Vratné množství CRI Piezo
12 Hadicové vedení (zpětné vedení zkušebního oleje pro CP3.4)
2)
13 Odkládací plechy
14 Vysokotlaká přípojka pro rozdělovací rail CRI/CRI Piezo
15 Vysokotlaké přípojky pro čerpadlo common rail
16 Připojovací zdířka pro vysokotlaký rail
(X26 Rail Pressure Sensor)
17 Připojovací zdířka pro vysokotlaký rail (X25 Rail DRV)
18 Připojovací zdířka pro ovládání čerpadla Common Rail
(X24 ZME/EAV)
19 Upínací kolejnice
1)
Přípojky jsou k dispozici pouze v případě integrovaného
zásobování mazacím olejem (zvláštní příslušenství)
2)
Přípojka pouze pro CP3.4 s potřebným zpětným tlakem < 10 kPa
