1 689 989 067 2017-12-08| Robert Bosch GmbH
Opis produktu | EPS 708 | 353 pl
3.5.5 Filtr wlotowy
Wchodzące w zakres dostawy filtry wlotowe służą do
separacji zanieczyszczeń, które mogą wystąpić w czasie
testów mimo wyczyszczenia wtryskiwaczy Common
Rail. Filtry wlotowe należy podłączyć do wejść dawki
wtrysku od A do F (rys. 2, poz. 8) (uważać na kierunek
przepływu przez filtry wlotowe).
i Poszczególne filtry wlotowe należy zawsze podłą-
czać do tego samego wejścia dawki wtrysku, ponie-
waż oprogramowanie EP rejestruje stopień wykorzy-
stania filtrów tych poszczególnych wejść. Stopień
wykorzystania filtrów wlotowych jest pokazywany w
menu "Serwis i konserwacja" oprogramowania EP.
3.5.6 Przewód połączeniowy 1 684 463 946 (X24 do
pompy Common Rail)
Przewód połączeniowy 1 684 463 946 łączy gniazdo
X24 (rys. 2, poz. 18) urządzenia EPS 708 z elementem
nastawczym (DRV, DMV, EAV albo ZME) pompy Com-
mon Rail (patrz rozdz. 4.6).
X24
1 684 463 946
DRV/DMV1/ZME
EAV/DMV2
458846-57_Ko

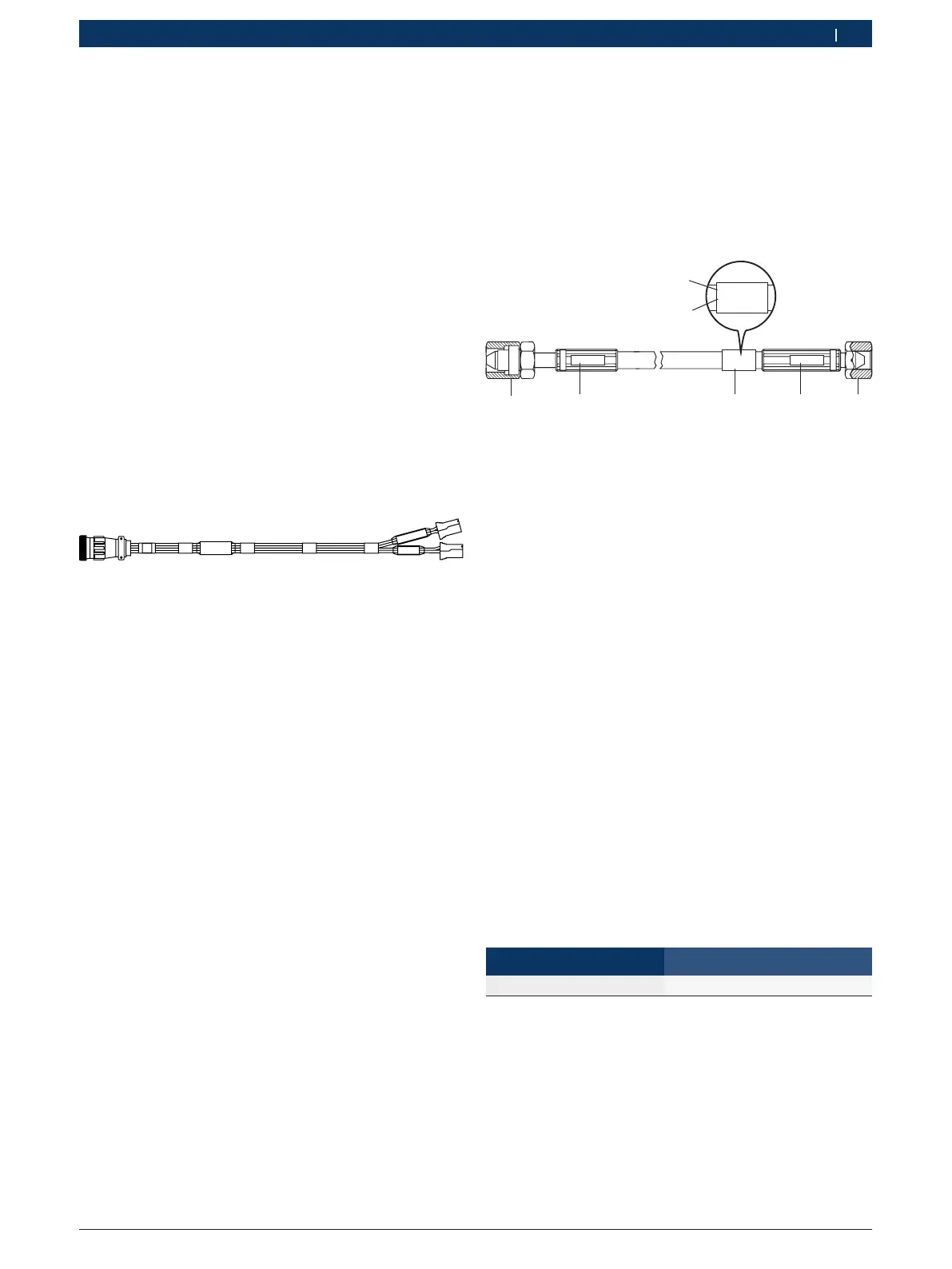

Rys. 5: Przewód połączeniowy 1 684 463 946
3.5.7 Zestaw części węża wysokociśnieniowego
(akcesoria dodatkowe)
Wąż wysokociśnieniowy 1 680 712 324 łączy pompę
Common-Rail z szyną wysokociśnieniową.
i Wąż wysokociśnieniowy 1 680 712 324, przewód ci-
śnienia kontrolnego 1 680 750 123 oraz nakrętki re-
dukcyjne wchodzą w skład zestawu 1687016064.
458843-02_Pal
1 680 712 ...
M=25 - 30 Nm
1 680 712 ...
M=25 - 30 Nm
4
3
52
6
FD: 2010-09FD: 2010-09
2
Rys. 6: Wąż wysokociśnieniowy 1 680 712 324
1 nakrętka redukcyjna
2 data produkcji węża wysokociśnieniowego
3 numer katalogowy węża wysokociśnieniowego
4 dopuszczalny moment dokręcający:
5 tabliczka opisowa
6 armatura węża z nakrętką złączkową
! Węże wysokociśnieniowe należy wymieniać co 3 lata
(patrz data produkcji na wężu wysokociśnieniowym),
nawet gdy nie widać żadnych wad istotnych dla
bezpieczeństwa.
Podczas podłączania węża wysokociśnieniowego należy
zwracać uwagę na następujące punkty:
R Przed podłączeniem oczyścić kulkę i stożek uszczel-
niający w szynie/pompie wysokociśnieniowej.
R Promień zgięcia nie może być mniejszy niż
r = 200 mm. Małe promienie zgięcia zmniejszą
przekrój węża wysokociśnieniowego. Promień zgię-
cia nie może zaczynać się na oprawie armatury, lecz
ok. 20 mm przed nią.
R Wąż wysokociśnieniowy nie może się podczas pracy
stykać z innymi wężami lub przedmiotami.
R Przy podłączaniu zawsze stosować zalecany moment
dokręcania. Nie dokręcać połączenia gwintowanego,
jeżeli wystąpiła w nim nieszczelność.
Wąż wysokociśnieniowy Moment dokręcania obustronny
1 680 712 324 25 – 30 Nm
Dopuszczalne ciśnienie robocze: maks. 250 MPa
Dopuszczalne medium robocze:
olej testowy zgodny z ISO 4113
Dopuszczalna temperatura pracy: 20 °C – 100 °C
