1 689 989 067 2017-12-08| Robert Bosch GmbH
304 | EPS 708 | Vedligeholdelseda
458846-47_K
o
1
2
3

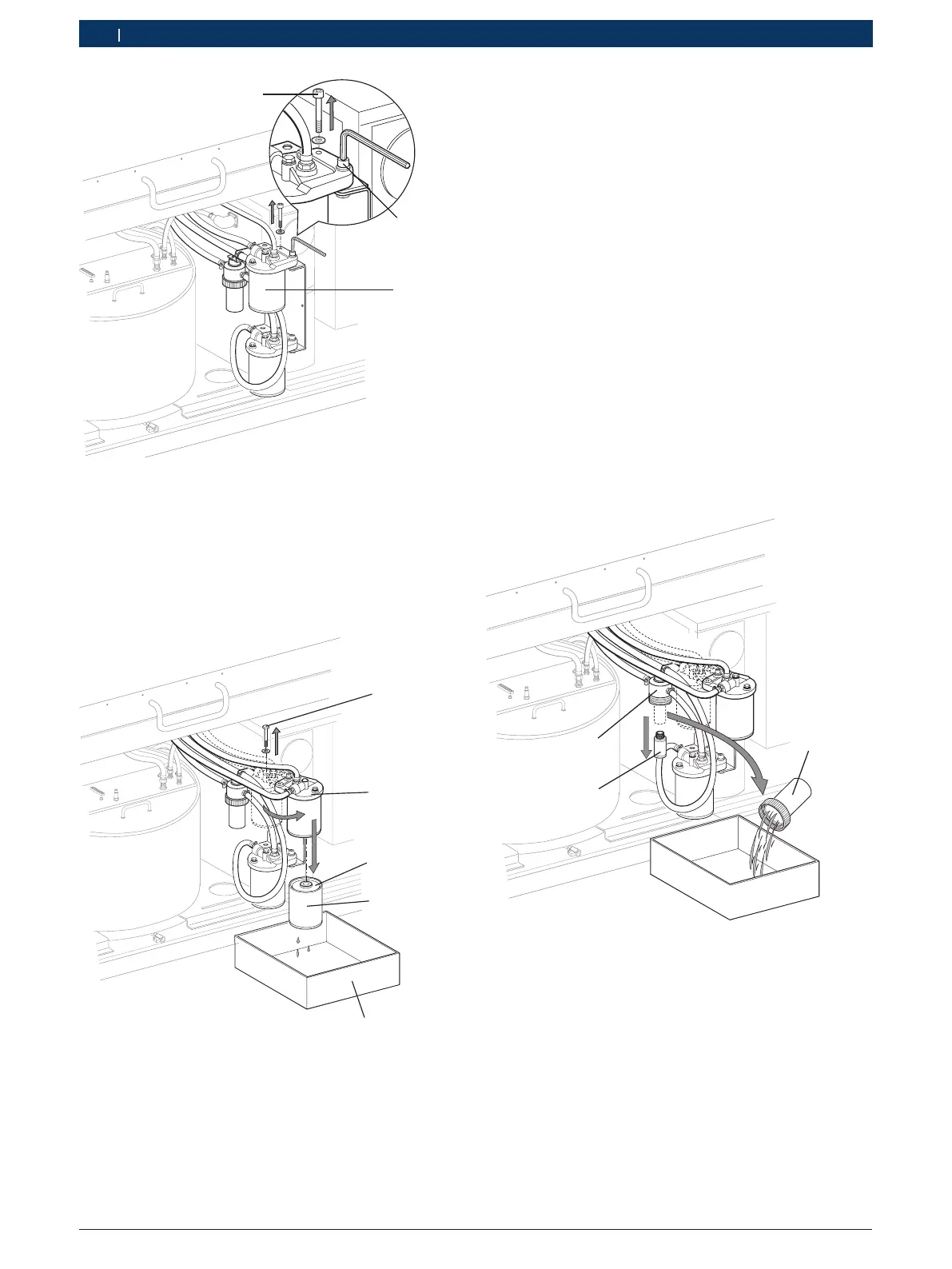

Fig. 17: Løsning af skruer i prøveoliefilter
1 Forreste skrue med indvendig sekskant
2 Prøveoliefilter (køling)
3 Bagerste skrue med indvendig sekskant
8. Forreste skrue med indvendig sekskant (fig. 17,
pos.1) løsnes (fjernes ikke).
9. Fjern den bagerste skrue med indvendig sekskant
(fig. 17, pos. 3).
458846-48_Ko
1
5
4
2
3
Fig. 18: Prøveoliefilteret svinges ud og fjernes
1 Filterskrue
2 Filterlåg
3 Filterelement
4 Prøveoliefilter
5 Beholder
10. Sving prøveoliefilteret ud (se fig. 18).
11. Anbring beholderen (fig. 18, pos. 5) under prøveolie-
filteret.
12. Fjern filterskruen (fig. 18, pos. 1).
i Prøveoliefilteret og de slangeledninger, der er tilslut-
tet filterlåget, er altid fyldt med prøveolie.
13. Prøveoliefilteret (fig. 18, pos. 4) løsnes fra filterlåget
med en drejende bevægelse (fig. 18, pos. 2).
14. Hæld prøveolien fra prøveoliefilteret ned i beholde-
ren og lad det dryppe af.
15. Filterelementet (fig. 18, pos. 3) tages ud af prøve-
oliefilteret og bortskaffes.
16. Et nyt filterelement sættes ind i prøveoliefilteret.
17. Udskift filterdækslets pakning. Vær her opmærksom
på monteringsposition.
18. Fastgør prøveoliefilteret til filterlåget og spænd med
filterskruen (tilspændingsmoment = 15 Nm).
19. Prøveoliefilteret svinges ind igen og fastgøres med
skruer med indvendig sekskant.
 Prøveoliefilteret er udskiftet.
6.6.2 Udskiftning af filter tilløb (finfilter)
1
2
3
458846-49_Ko
Fig. 19: Udskiftning af finfilter
1 Filterhus
2 Filterelement
3 Filterlåg
1. Stil beholderen ind under finfilteret.
2. Skru filterhuset (fig. 19, pos. 1) af filterlåget (fig.19,
pos. 3).
3. Hæld prøveolie fra filterhuset ned i beholderen (se
fig. 19).
4. Filterelementet (fig. 19, pos. 2) skrues af filterlåget
og bortskaffes.
