Descrição do produto | EPS 708 | 229 pt
3.5.5 Filtros de entrada
Os filtros de entrada incluídos no âmbito do forneci-
mento servem para apanhar as sujeiras que poderão
surgir durante o teste, apesar de os injetores Common
Rail estarem limpos. Os filtros de entrada têm de ser
colocados nas entradas de débito de injeção A a F
(fig,2, pos. 8) (observar o sentido do fluxo dos filtros
de entrada).
i Cada um dos filtros de entrada deve permanecer
sempre colocado na mesma entrada de injeção, uma
vez que o software EP grava o respectivo carrega-
mento do filtro nas entradas de injeção. O carrega-
mento dos filtros de entrada é apresentado no menu
"Serviço de manutenção" do software EP.
3.5.6 Cabo de ligação 1 684 463 946 (X24 para a
bomba Common Rail)
O cabo de ligação 1 684 463 946 liga a tomada de liga-
ção X24 (fig. 2, pos. 18) da EPS 708 ao atuador (DRV,
DMV, EAV ou ZME) da bomba Common Rail
(ver Cap. 4.6).
X24
1 684 463 946
DRV/DMV1/ZME
EAV/DMV2
458846-57_Ko

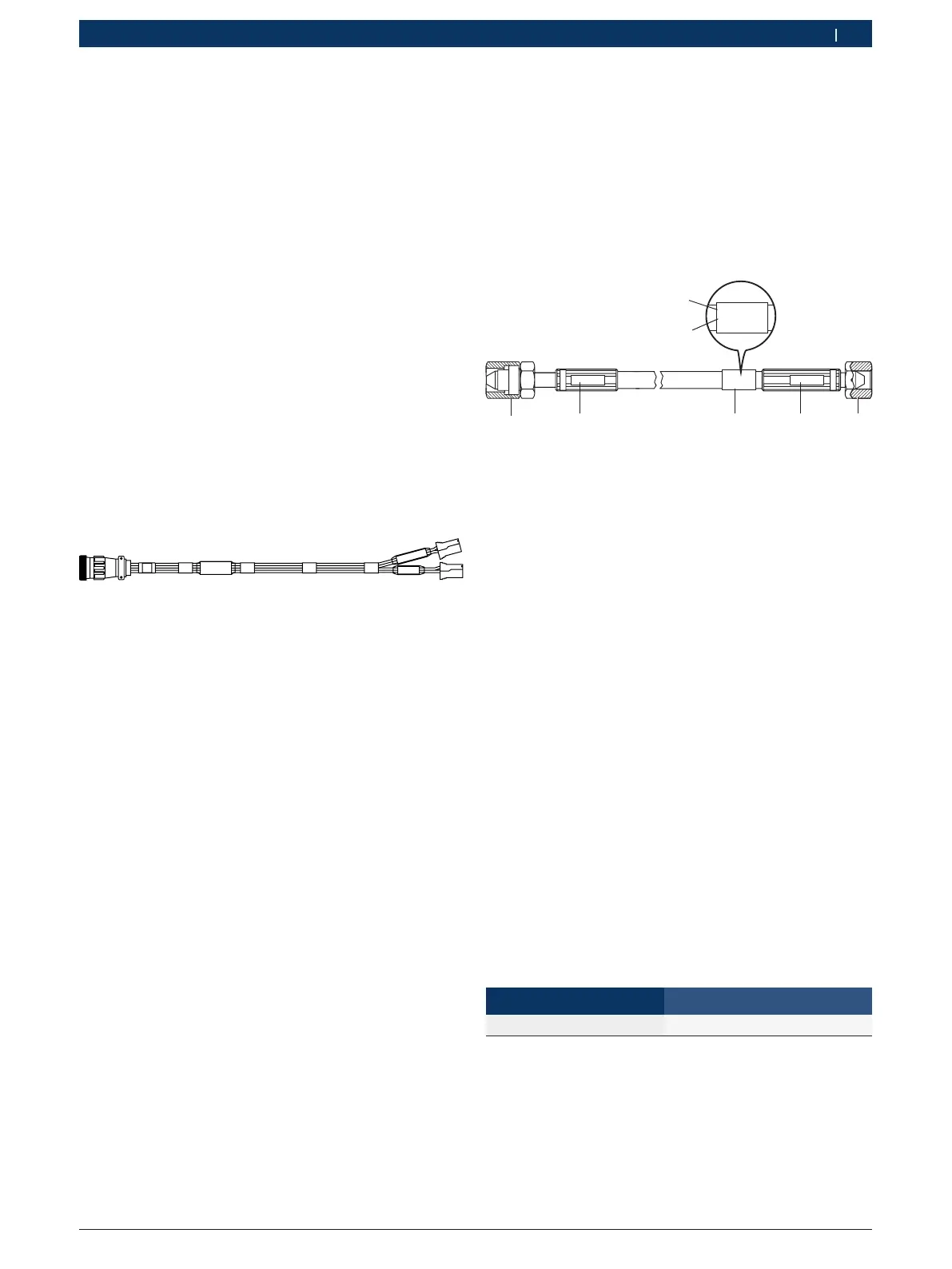

Fig. 5: Cabo de ligação 1 684 463 946
3.5.7 Jogo de peças da mangueira de alta pressão
(acessório especial)
A mangueira de alta pressão 1 680 712 324 liga abom-
ba Common Rail ao rail de alta pressão.
i A mangueira de alta pressão 1 680 712 324, o tubo
de pressão de teste 1 680 750 123 e as porcas de
redução estão incluídas no âmbito de fornecimento
do jogo de peças 1687016064.
458843-02_Pal
1 680 712 ...
M=25 - 30 Nm
1 680 712 ...
M=25 - 30 Nm
4
3
52
6
1
FD: 2010-09FD: 2010-09
2
Fig. 6: Mangueira de alta pressão 1 680 712 324
1 Porca de redução
2 Data de produção da mangueira de alta pressão
3 N.º de referência da mangueira de alta pressão
4 Torque de aperto permitido
5 Placa de designação
6 Fixadores da mangueira com porca de capa
! Substituir as mangueiras de alta pressão após
3anos (ver data de produção na mangueira de alta
pressão), mesmo quando não sejam visíveis ne-
nhuns danos relevantes para a segurança.
Ao conectar a mangueira de alta pressão, atenção aos
seguintes pontos:
R Antes da conexão, limpar os cones de vedação no
rail de alta pressão/bomba de alta pressão.
R O raio de flexão mais pequeno não pode ser inferior
a r = 200 mm. Raios de flexão pequenos reduzem
a seção transversal da mangueira de alta pressão.
Oraio de flexão não pode começar no suporte da
guarnição mas sim aprox. 20 mm antes deste.
R Durante o funcionamento, a mangueira de alta
pressão não pode entrar em contato com outras
mangueiras ou objetos.
R Ao conectar, mantenha sempre o torque de aperto
prescrito. Se a conexão apresentar fugas, nunca
reaperte a união roscada.
Mangueira de alta pressão Torque de aperto dos dois lados
1 680 712 324 25 – 30 Nm
Pressão de funcionamento permitida:
no máximo 250MPa
Fluido de serviço permitido:
Óleo de teste segundo ISO 4113
Temperatura de serviço permitida: 20 °C – 100 °C
