Bosch EPS 708 - 3.5.5 Giriş filtresi; 3.5.6 Bağlantı hattı 1 684 463 946 (X24 den Common Rail pompasına); 3.5.7 Parça seti, yüksek basınç hortum hattı (özel aksesuar)

1 689 989 067 2017-12-08| Robert Bosch GmbH
Ürün tarifi | EPS 708 | 415 tr
3.5.5 Giriş filtresi
Teslimat kapsamına dahil edilmiş olan giriş filtreleri,
temiz Common Rail enjektörlerine rağmen kontrolde
oluşabilen kirlenmelerin toplanması işlevini görmekte-
dir. Giriş filtreleri, A ilâ F enjeksiyon miktarı girişlerine
(şek.2, poz.8) takılmak zorundadır (giriş filtrelerinin
akımı iletme yönünü dikkate alın).
i Münferit giriş filtreleri daima aynı enjeksiyon girişine
takılı kalmalıdır çünkü EP yazılımı, enjeksiyon girişle-
rindeki ilgili filtre doluluğunu kaydetmektedir. Giriş
filtrelerinin filtre doluluğu EP yazılımının "Servis
bakım" menüsünde görüntülenmektedir.
3.5.6 Bağlantı hattı 1 684 463 946 (X24'den Com-
mon Rail pompasına)
1 684 463 946 bağlantı hattı, EPS 708 ünitesinin X24
bağlantı yuvasını (şek. 2, poz. 18) Common Rail pompa-
sının ayar elemanına (DRV, DMV, EAV veya ZME) bağlar
(bkz. Böl. 4.6).
X24
1 684 463 946
DRV/DMV1/ZME
EAV/DMV2
458846-57_Ko

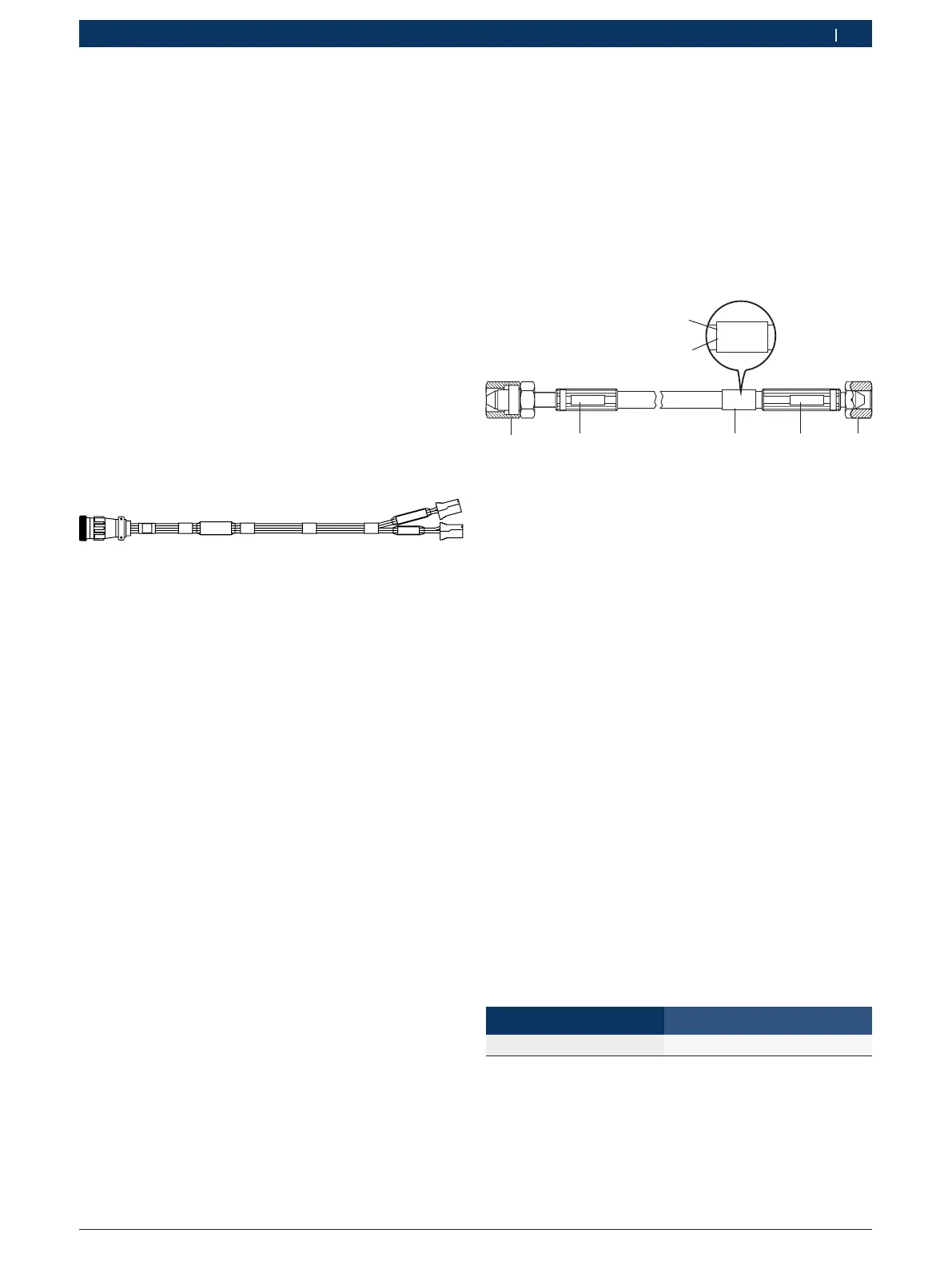

Şek. 5: Bağlantı hattı 1 684 463 946
3.5.7 Parça seti, yüksek basınç hortum hattı
(özelaksesuar)
Yüksek basınç hortum hattı 1 680 712 324, Common-
Rail pompası ile yüksek basınç borusu arasındaki bağ-
lantıyı sağlar.
i Yüksek basınç hortum hattı 1 680 712 324, test
basıncı hattı 1 680 750 123 ve vida dişi adaptörleri,
1687016064 kodlu parça setinin teslimat kapsa-
mındadır.
458843-02_Pal
1 680 712 ...
M=25 - 30 Nm
1 680 712 ...
M=25 - 30 Nm
4
3
52
6
1
FD: 2010-09FD: 2010-09
2
Şek. 6: Yüksek basınç hortum hattı 1 680 712 324
1 Vida dişi adaptörü
2 Yüksek basınç hortum hattının imalat tarihi
3 Yüksek basınç hortum hattının sipariş numarası
4 İzin verilen sıkma torku
5 Tanım levhası
6 Başlıklı somunlu hortum armatürü
! Yüksek basınç hortum hatlarını, güvenlik açısından
önemli bir kusurları olmasa dahi 3 yıl sonra değişti-
rin (bkz. yüksek basınç hortum hattı üzerinde yazılı
üretim tarihi).
Yüksek basınç hortum hattının bağlantısını kurarken
aşağıdaki noktalara dikkat edin:
R Bağlantıyı kurmadan önce, yüksek basınç rayındaki/
pompasındaki sızdırmazlık koniği ve konik yatağı
temizleyin.
R En küçük r = 200 mm bükme yarıçapının altına düşül-
memelidir. Küçük bükme yarıçapları yüksek basınç
hortum hattının kesitini küçültmektedir. Bükme yarı-
çapı, armatür yuvasında başlamamalıdır ve yaklaşık
bu yuvanın 20 mm öncesinde başlamalıdır.
R Yüksek basınç hortum hattı işletim sırasında başka
hortum hatları ya da cisimlere temas etmemelidir.
R Bağlantıyı oluştururken daima şart koşulan sıkma
torkuna uyun. Bağlantıda kaçak varsa vidalı bağlantı-
yı kesinlikle daha fazla sıkmayın.
Yüksek basınç hortum hattı Sıkma torku iki taraflı
1 680 712 324 25 – 30 Nm
İzin verilen çalışma basıncı: Azami 250 MPa
İzin verilen işletme maddesi:
ISO 4113 standartına uygun test yağı
İzin verilen işletme sıcaklığı: 20 °C – 100 °C
