Bosch EPS 708 - 4.6 Common Rail Pumpe anschließen

1 689 989 067 2017-12-08| Robert Bosch GmbH
Bedienung | EPS 708 | 17 de
4.6 Common Rail Pumpe anschließen
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

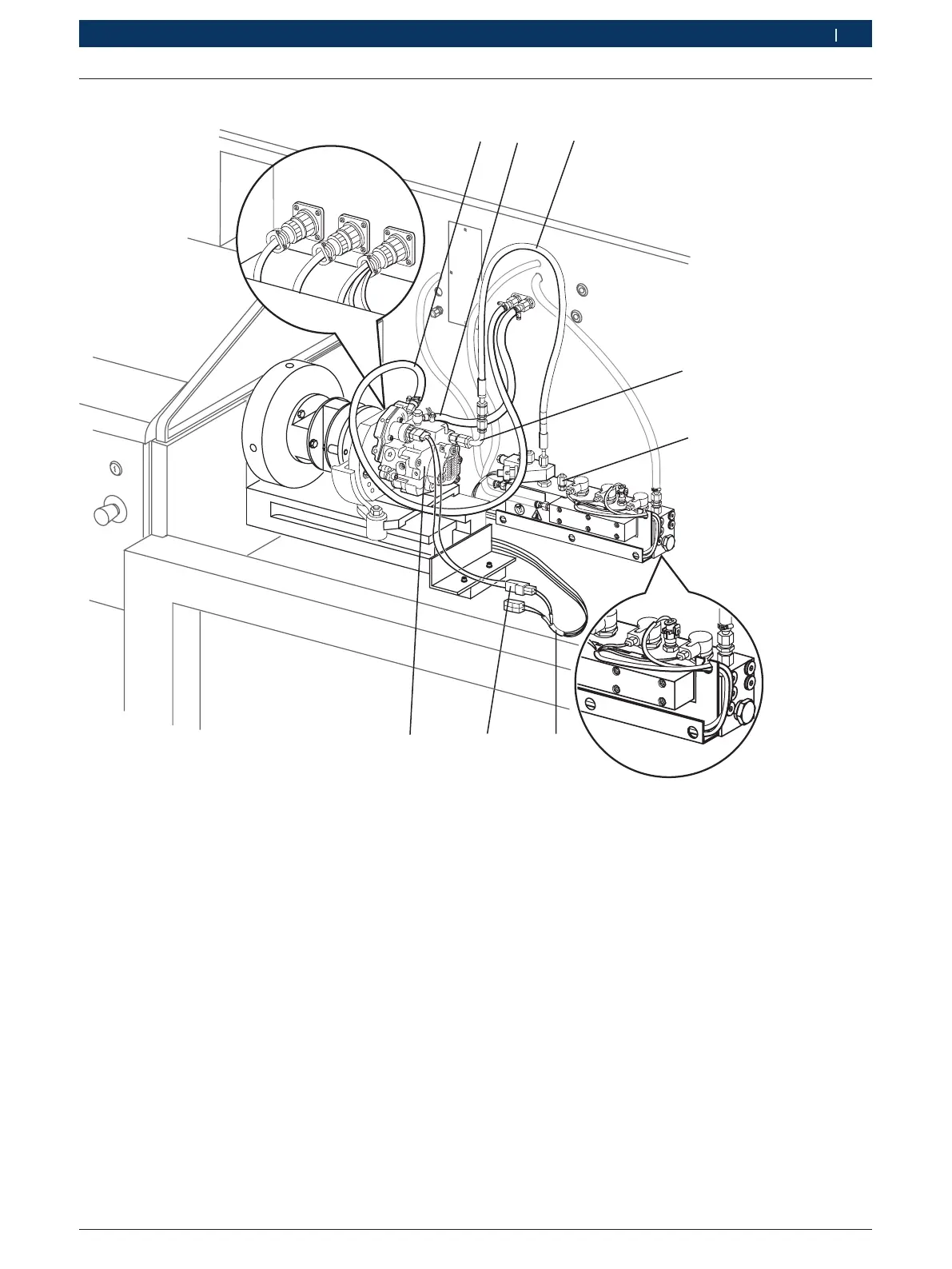

Abb. 11: Anschluss Common Rail Pumpe
1 Schlauchleitung (Prüfölzulauf)
2 Schlauchleitung (Prüfölrücklauf)
3 Hochdruckschlauchleitung
1)
1 680 712 324
4 Prüfdruckleitung
1)
1 680 750 123
5 Anschluss Hochdruckschlauchleitung für Verteilerrail CRI 846H
6 X24-Verbindungsleitung 1 684 463 946
7 Adapterleitung
8 Common Rail Pumpe
1)
Teilesatz 1 687 016 064
1. Schlauchleitungen für Prüfölzulauf (Abb. 11, Pos. 1)
und Prüfölrücklauf (Abb. 11, Pos. 2) an die vorgese-
henen Anschlüsse der Common Rail Pumpe
(Abb. 11, Pos. 8) anschließen.
i Bei CP3.4 mit erforderlichem Rücklaufdruck <10kPa
Schlauchleitung (Abb. 2, Pos.12) anschließen.
i Vor dem Anschluss der Hochdruckschlauchleitung
Dichtkegel und Dichtkonus am Hochdruckrail und an
der Hochdruckpumpe reinigen.
2. Hochdruckschlauchleitung 1680712324 (Abb. 11,
Pos. 3) an den Hochdruckeingang des Hochdruckrails
und über die Prüfdruckleitung 1680750123 (Abb.11,
Pos.4) am Hochdruckanschluss der Common Rail Pum-
pe anschließen (Anziehdrehmoment = 25Nm – 30 Nm).
3. X24-Verbindungsleitung 1 684 463 946 (Abb. 11,
Pos.6) an X24 am EPS 708 und über die Adapterlei-
tungen 1 684 460 255 oder 1684460256 (Abb. 11,
Pos. 7) am elektrischen Anschluss der Common Rail
Pumpe anschließen.
4. Anschluss für Hochdruckschlauchleitung zum Ver-
teilerrail CRI 846H (Abb. 11, Pos. 5) mit einem Blind-
stopfen verschließen.
" Common Rail Pumpe hydraulisch und elektrisch an-
geschlossen.
