Bosch EPS 708 - 6.7 Filter Hochdruckrail (Hauptrail) wechseln

1 689 989 067 2017-12-08| Robert Bosch GmbH
26 | EPS 708 | Instandhaltungde
5. Neues Filterelement in Filterdeckel einschrauben.
6. Filtergehäuse an Filterdeckel schrauben.
 Feinfilter ist gewechselt.
i Filter Zulauf (Prüfölfilter, Abb. 14, Pos. 4) in gleicher
Weise wechseln, wie in Kap. 6.6.1 beschrieben.
Haltewinkel (nach Filterwechsel) wieder befestigen
1. Haltewinkel (mit den Filtern) an den hinteren Aus-
sparungen wieder einhängen.
2. Haltewinkel mit Inbusschraube (Abb. 15, Pos. 1)
befestigen.
3. Vordere rechte Abdeckung befestigen.
" Filter Zulauf (Prüfölfilter und Feinfilter) und Prüfölfilter
(Kühlung) sind gewechselt.
6.7 Filter Hochdruckrail (Hauptrail)
wechseln
ACHTUNG – Verbrennungsgefahr durch hei-
ße Oberfläche!
Berührung der heißen Oberfläche des Hoch-
druckrails verursacht schwere Verbrennungen
an den Händen.
¶ Hochdruckrail abkühlen lassen.
¶ Schutzhandschuhe tragen.
1. Alle offenen Anwendungen beenden.
2. PC über Windows-Betriebssystem herunterfahren.
3. EPS708 am Hauptschalter ausschalten.
4. Common Rail Pumpe entfernen.
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

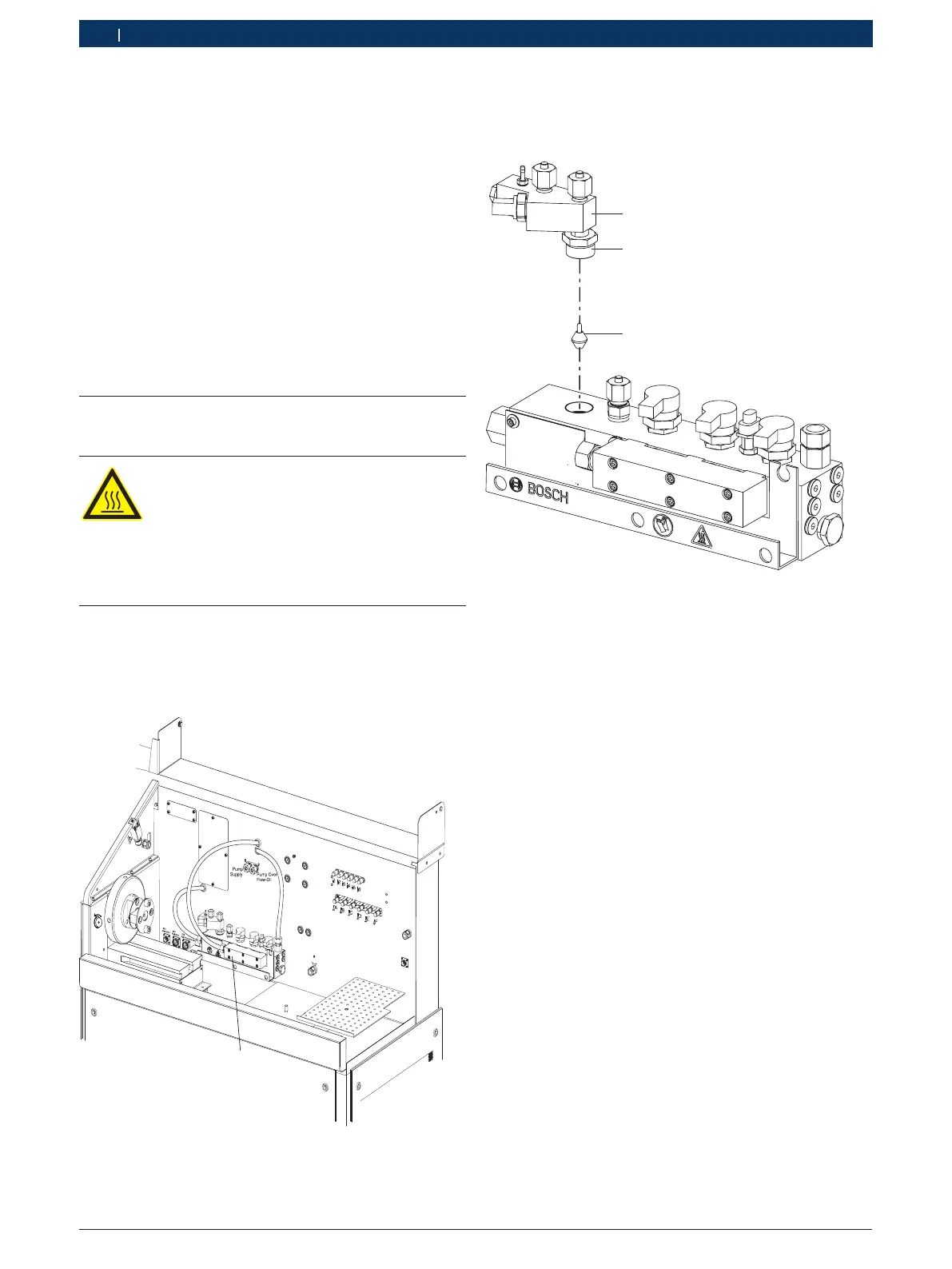

Abb. 20: Prüfraum EPS 708
1 Hochdruckrail (Hauptrail)
5. Alle Schlauchleitungen und Hochdruckschlauchlei-
tungen am Hochdruckrail (Abb. 20 Pos. 1) entfernen.
6. Alle elektrische Leitungen am Hochdruckrail entfernen.
458846-18/K
o
1
2
3
Abb. 21: Filter tauschen
1 Vorrail
2 Mutter Vorrail
3 Filter
7. Mit einem Schraubenschlüssel die Mutter (Abb.21,
Pos. 2) des Vorrails (Abb. 21, Pos. 1) lösen.
8. Vorrail entfernen.
9. Filter (Abb. 21, Pos. 3) aus dem Hochdruckrail ent-
nehmen und entsorgen.
i Vor dem Einbau des neuen Filters prüfen, ob die
Dichtfläche im Hochdruckrail und der Dichtkegel am
Filter frei von Schmutzresten ist.
10. Neuen Filter in das Hochdruckrail einsetzen.
11. Vorrail auf Hochdruckrail befestigen.
12. Mutter vom Vorrail mit Drehmomentschlüssel fest-
ziehen. Anziehdrehmoment = 135 Nm.
13. Alle elektrischen Anschlussleitungen am Hochdruck-
rail anschließen.
14. Schlauchleitungen und Hochdruckschlauchleitungen
am Hochdruckrail anschließen.
" Das Hochdruckrail ist betriebsbereit.
