354 | EPS 708 | Opis produktupl
Wąż wysokociśnieniowy ma z jednej strony wymienną
nakrętkę redukcyjną (patrz rys. 6, poz. 1). Nakrętkę
redukcyjną można zmieniać w zależności od rozmiaru
gwintu wyjścia wysokociśnieniowego w pompie Com-
mon Rail. Nakrętkę redukcyjną należy wkręcić na wąż
wysokociśnieniowy i dociągnąć. W ramach wyposażenia
dostępne są trzy nakrętki redukcyjne o następujących
rozmiarach gwintu:
Nakrętka redukcyjna Gwint
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M14x1,5 – M18x1,5
1 683 345 053 M16x1,5 – M18x1,5
Wąż wysokociśnieniowy 1 680 712 324 można podłą-
czać do trudno dostępnych króćców wylotu wysoko-
ciśnieniowego za pomocą wygiętych przewodów
probierczych 1680750123. Do podłączenia przewodu
probierczego do węża wysokociśnieniowego użyć na-
krętki redukcyjnej 1683345053 (rys. 7, poz. 6).
458843-03_Pal
32
1
4
FD: 2010-09

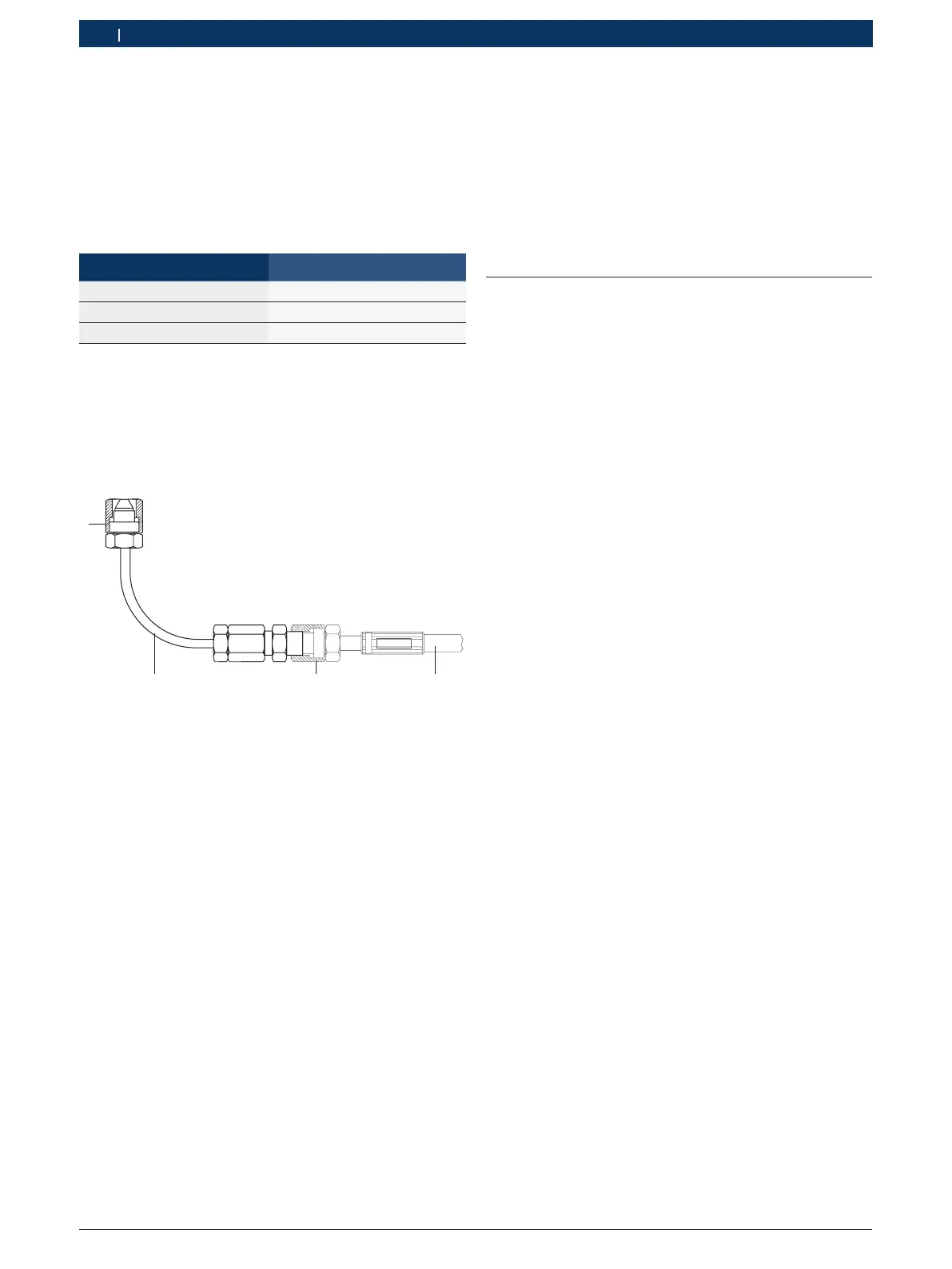

Rys. 7: Przewód ciśnienia kontrolnego 1680750123
1 nakrętka redukcyjna
2 przewód ciśnienia kontrolnego 1680750123
3 redukcja 1 683 345 053 (M16x1,5 – M18x1,5)
4 wąż wysokociśnieniowy 1 680 712 324
3.5.8 Układ zasilania olejem smarnym
(akcesoria dodatkowe)
Układ zasilania olejem smarnym zasila niesmarowane
paliwem pompy Common Rail olejem smarnym w czasie
testu.
i Informacje na temat montażu układu zasilania
olejem smarnym są podane w instrukcji instalacji
1689978558.
3.6 Ustawianie i pierwsze uruchomienie
Urządzenie EPS 708 może uruchamiać tylko dział ser-
wisowy firmy Bosch albo autoryzowane punkty serwi-
sowe. Sposób pierwszego uruchamiania urządzenia
EPS 708 jest opisany w druku 1689978559.
i Sposób ustawiania i podłączania drukarki (akcesoria
dodatkowe) jest opisany w instrukcji montażowej.
