3.5.2 Compartimento de ensaio EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
14
11
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

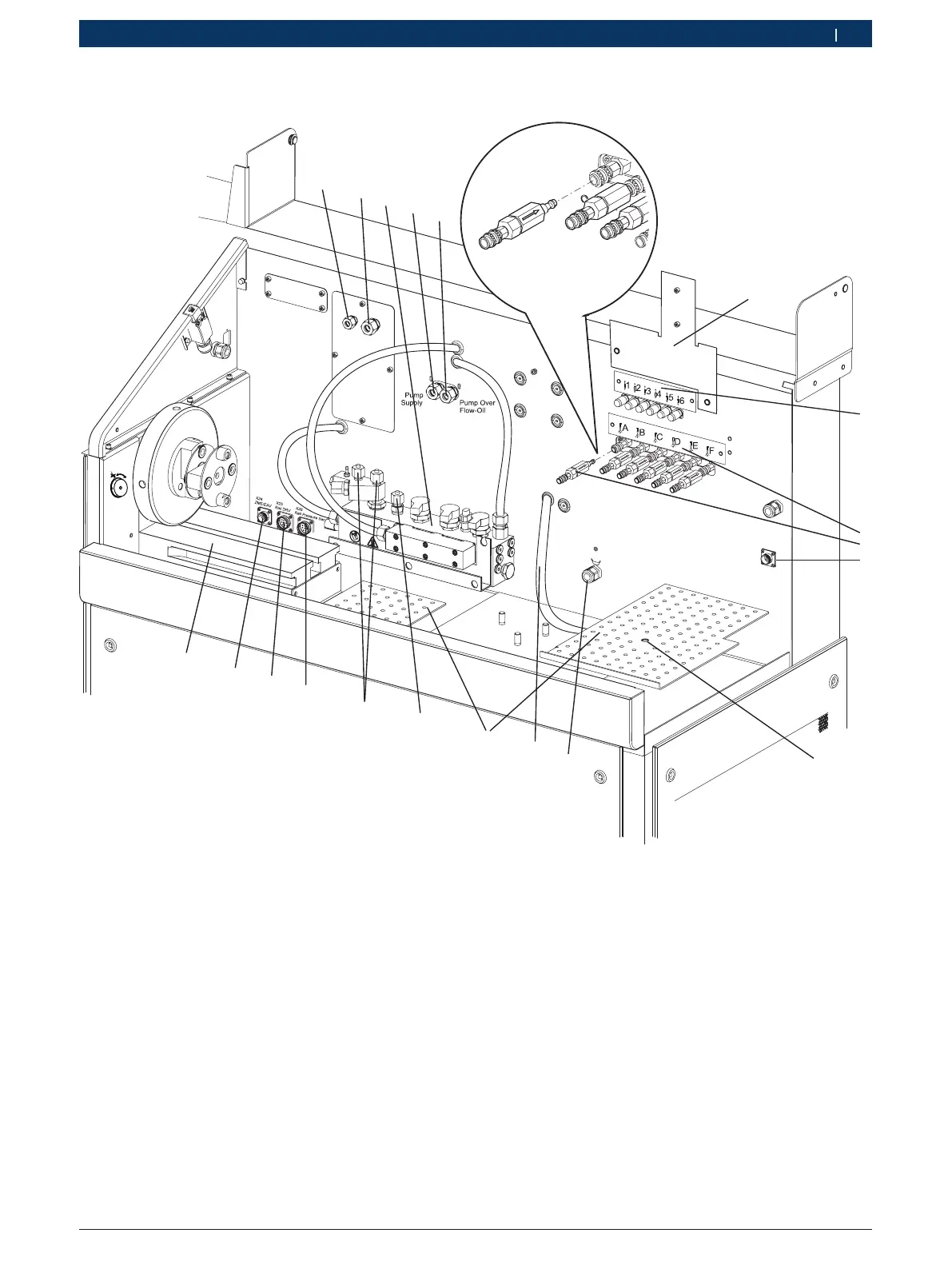

Fig. 2: Compartimento de ensaio
1 Alimentação de óleo lubrificante
1)
2 Retorno do óleo lubrificante
1)
3 Rail de alta pressão (Rail principal)
4 Alimentação de óleo de teste da bomba Common Rail
5 Retorno do óleo de teste da bomba Common Rail
6 Chapa de fixação para CRI 800
7 Débito de retorno CRI/CRI Piezo
8 Débito de injeção CRI/CRI Piezo com filtros de entrada
9 Conexão de CRI 800 (X27)
10 Furo de fixação para o dispositivo de retorno CRI Piezo
11 Débito de retorno CRI Piezo
12 Mangueira (retorno do óleo de teste para CP3.4)
2)
13 Chapas de apoio
14 Conexão de alta pressão para rail distribuidor CRI/CRI Piezo
15 Conexões de alta pressão para bomba Common Rail
16 Tomada de ligação do rail de alta pressão
(X26 Rail Pressure Sensor)
17 Tomada de ligação do rail de alta pressão (X25 Rail DRV)
18 Tomadas de ligação para o acionamento da bomba Common Rail
(X24 ZME/EAV)
19 Calha de fixação
1)
Ligações disponíveis apenas com alimentação de óleo
lubrificante montada (acessório especial)
2)
Conexão apenas para CP3.4 com a pressão de retorno necessá-
ria < 10 kPa
