1 689 989 067 2017-12-08| Robert Bosch GmbH
Descrizione del prodotto | EPS 708 | 137 it
Il tubo per alta pressione presenta su un lato un dado
riduttore scambiabile (vedi fig. 6, pos. 1). In base alla
grandezza della filettatura dello scarico di alta pres-
sione sulla pompa Common Rail è possibile sostituire
il dado riduttore. In caso di utilizzo, il dado riduttore
viene avvitato e stretto sul tubo per alta pressione. La
fornitura comprende tre dadi riduttori per le seguenti
grandezze di filettatura:
Dado riduttore Filettatura
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M14x1,5 – M18x1,5
1 683 345 053 M16x1,5 – M18x1,5
Con la tubazione della pressione di prova
1680750123 piegata è possibile collegare il tubo
per alta pressione 1 680 712 324 a scarichi di alta
pressione difficilmente accessibili. Per il collegamento
della tubazione della pressione di prova al tubo per
alta pressione è necessario usare il dado riduttore
1683345053 (fig. 7, pos. 3).
458843-03_Pal
FD: 2010-09

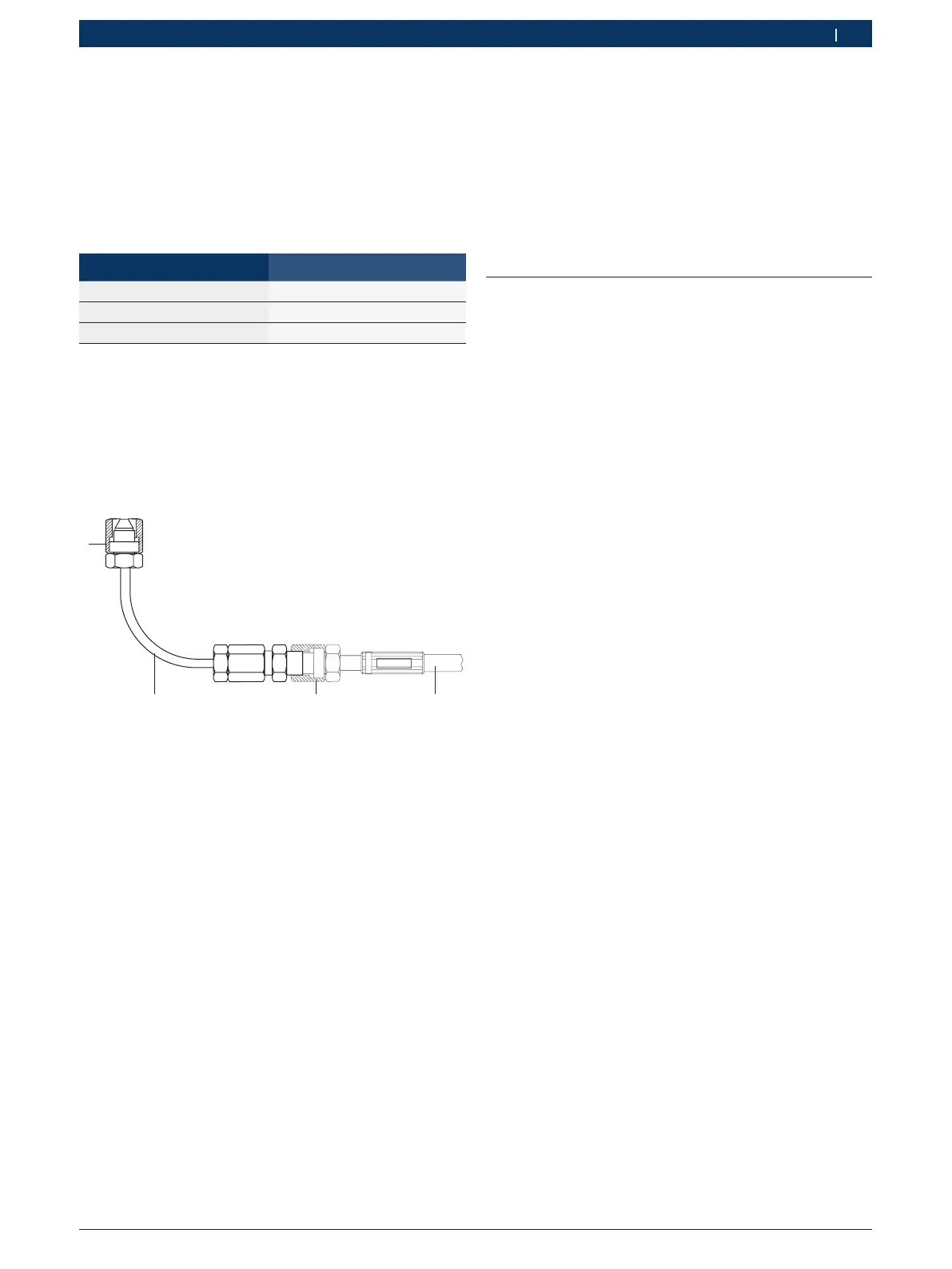

Fig. 7: Tubazione della pressione di prova 1 680 750 123
1 Dado riduttore
2 Tubazione della pressione di prova 1 680 750 123
3 Riduzione 1 683 345 053 (M16x1,5 – M18x1,5)
4 Tubo per alta pressione 1 680 712 324
3.5.8 Alimentazione dell’olio lubrificante
(accessorio speciale)
L'alimentazione dell'olio lubrificante durante il funziona-
mento di prova alimenta con l'olio lubrificante le pompe
Common Rail non lubrificate con il carburante.
i Indicazioni sul montaggio dell'alimentazione dell'olio
lubrificante sono riportate nelle istruzioni di montag-
gio 1 689 978 558.
3.6 Montaggio e prima messa in funzione
Dell'EPS 708 deve essere messo in funzione solo dal
servizio assistenza Bosch o da centri di assistenza au-
torizzati. La prima messa in funzione dell'EPS 708 ède-
scritta nel manuale 1 689 978 559.
i L’installazione e il collegamento della stampante
(accessorio speciale) sono descritti nelle istruzioni
di montaggio.
