Bosch EPS 708 - 3.5.2 Przestrzeń kontrolna EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
Opis produktu | EPS 708 | 351 pl
3.5.2 Przestrzeń kontrolna EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

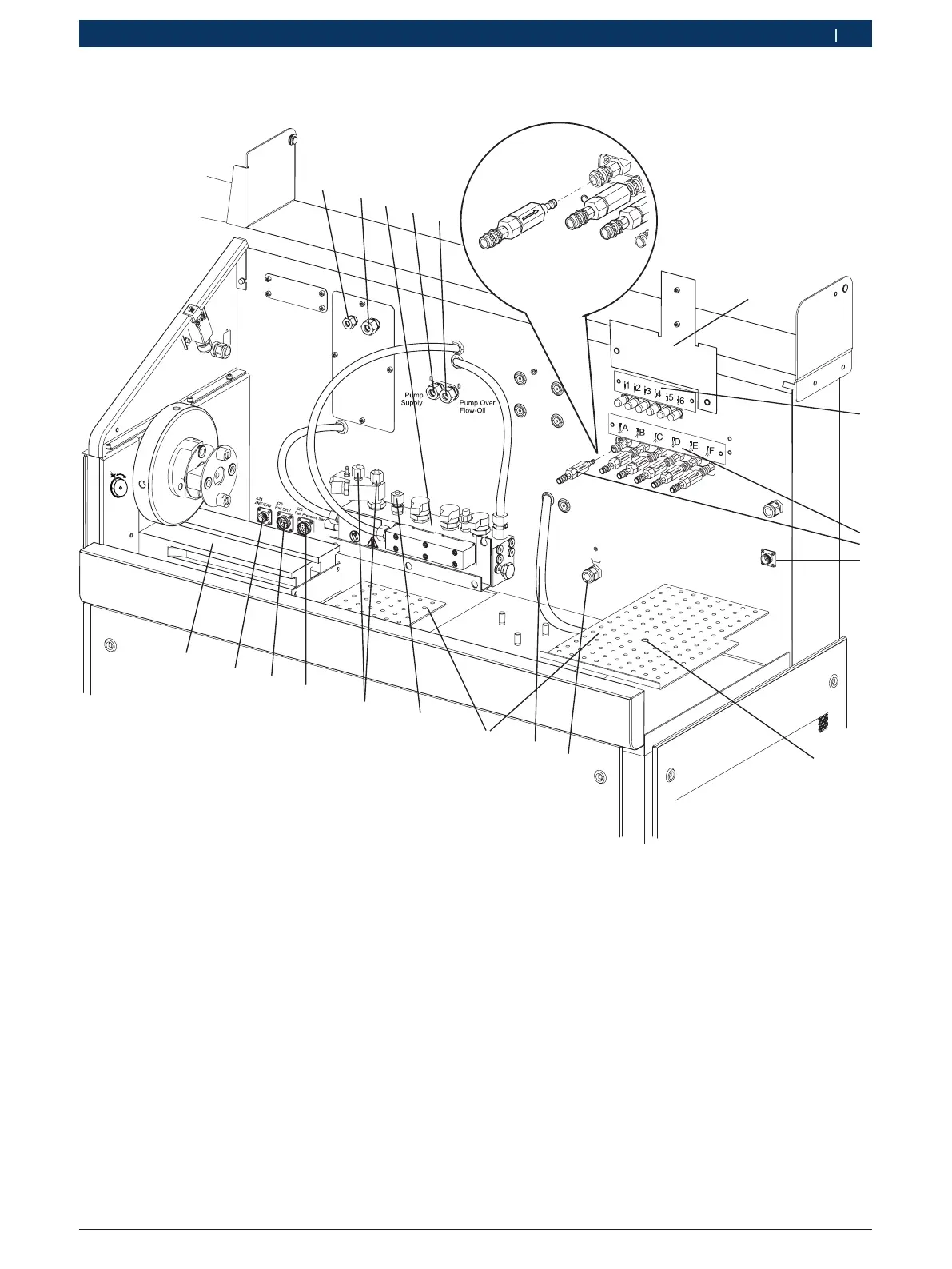

Rys. 2: Przestrzeń kontrolna
1 dopływ oleju smarnego
1)
2 odpływ oleju smarnego
1)
3 szyna wysokociśnieniowa (Szyna główna)
4 zasilanie pompy Common Rail olejem testowym
5 odpływ oleju testowego z pompy Common Rail
6 blacha mocująca dla elementu CRI 800
7 dawka powrotna CRI/CRI Piezo
8 dawka wtrysku CRI/CRI Piezo z filtrami wlotowymi
9 złącze CRI 800 (X27)
10 otwór do mocowania zespołu odpływowego CRI/CRI Piezo
11 dawka powrotna CRI Piezo
12 wąż (odprowadzanie oleju testowego dla CP3.4)
2)
13 półki blaszane
14 przyłącze wysokociśnieniowe dla rozdzielacza CRI/CRI Piezo
15 przyłącze wysokociśnieniowe dla pompy Common Rail
16 gniazdo przyłączeniowe szyny wysokociśnieniowej
(X26 Rail Pressure Sensor)
17 gniazdo przyłączeniowe szyny wysokociśnieniowej
(X25 Rail DRV)
18 gniazdo przyłączeniowe sterujące pompą Common Rail
(X24 ZME/EAV)
19 szyna mocująca
1)
te przyłącza występują tylko przy zainstalowanym układzie
zasilania olejem smarnym (akcesoria dodatkowe)
2)
Przyłącze tylko dla CP3.4 z wymaganym ciśnieniem przepływu
powrotnego < 10 kPa
