Bosch EPS 708 - 6.8 Byta filter i hydraulikkammaren; 6.8.1 Byt filter mängdmätare

1 689 989 067 2017-12-08| Robert Bosch GmbH
182 | EPS 708 | Renoveringarsv
6.8 Byta filter i hydraulikkammaren
¶ Ta bort övre kåpan till vänster (fig. 3. pos. 7) på bak-
sidan av EPS 708.
SE UPP – Risk för personskada genom
vassa kanter och grader!
Vid filterbyte kan risk finnas för handskador
på grund av vassa kanter och grader.
¶ Använd skyddshandskar.
i Efter varje filterbyte måste hydraulikkammarens
kåpa återmonteras.
3
2
1
458846-51_K
o

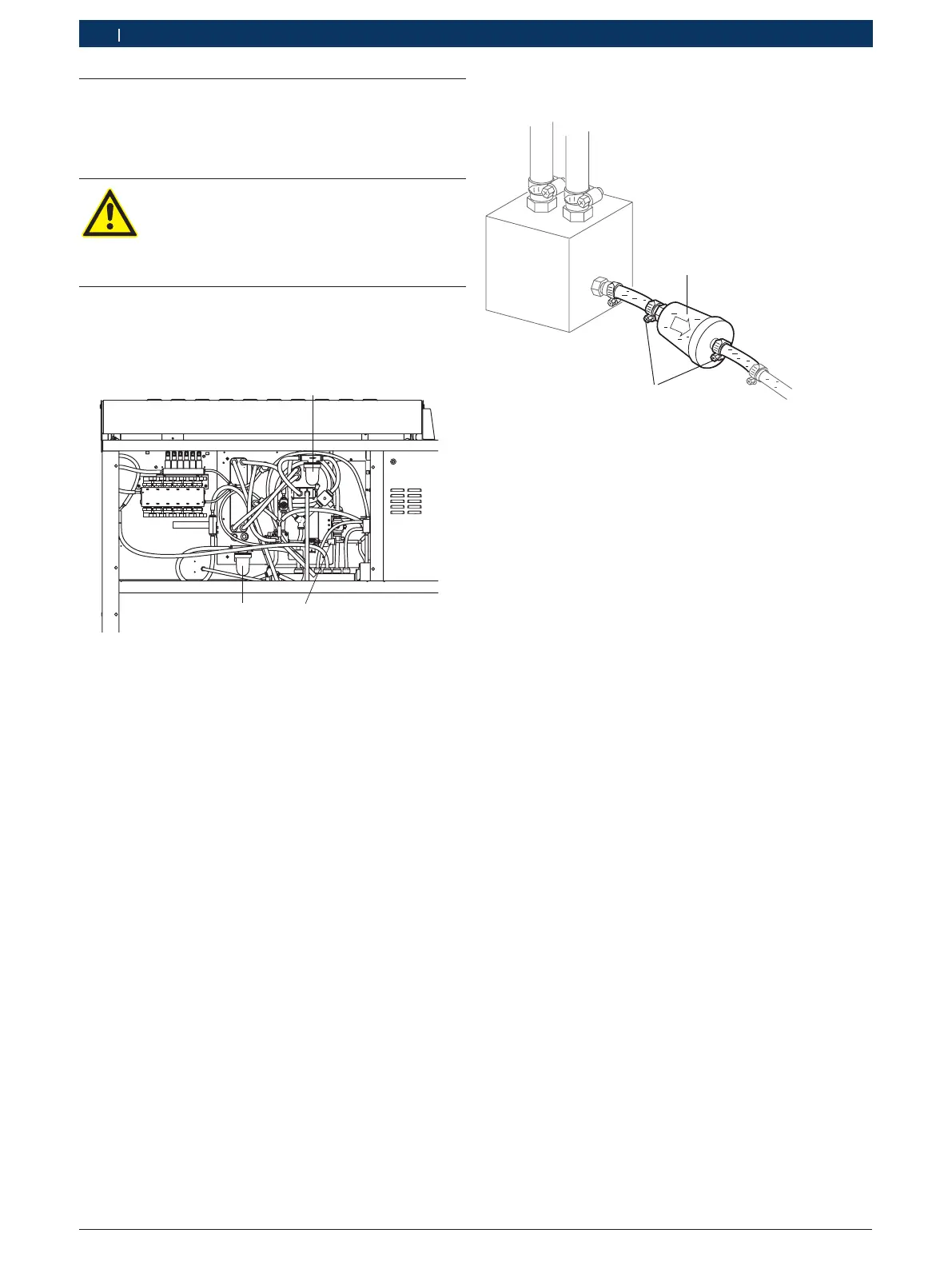

Fig. 22: Hydraulikkammare
1 Filter för pumpretur
2 Filter mängdmätare
3 Filter flödesmätare
6.8.1 Byt filter mängdmätare
1
2
458846-09_Ko
Fig. 23: Byt filter mängdmätare
1 Filter mängdmätare
2 Skruvad slangklämma
1. Lossa slangklämmorna (fig. 23, pos 2).
2. Dra av slangarna vid filtret (fig.23, pos. 1).
3. Avlägsna filter mängdmätare och lämna till sophan-
tering.
4. Skjut upp slangarna på det nya filtret.
5. Dra åt slangklämmorna på nytt.
" Filtret är bytt.
