Bosch EPS 708 - 4.6 连接共轨泵

1 689 989 067 2017-12-08| Robert Bosch GmbH
操作 | EPS 708 | 451 zh
4.6 连接共轨泵
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

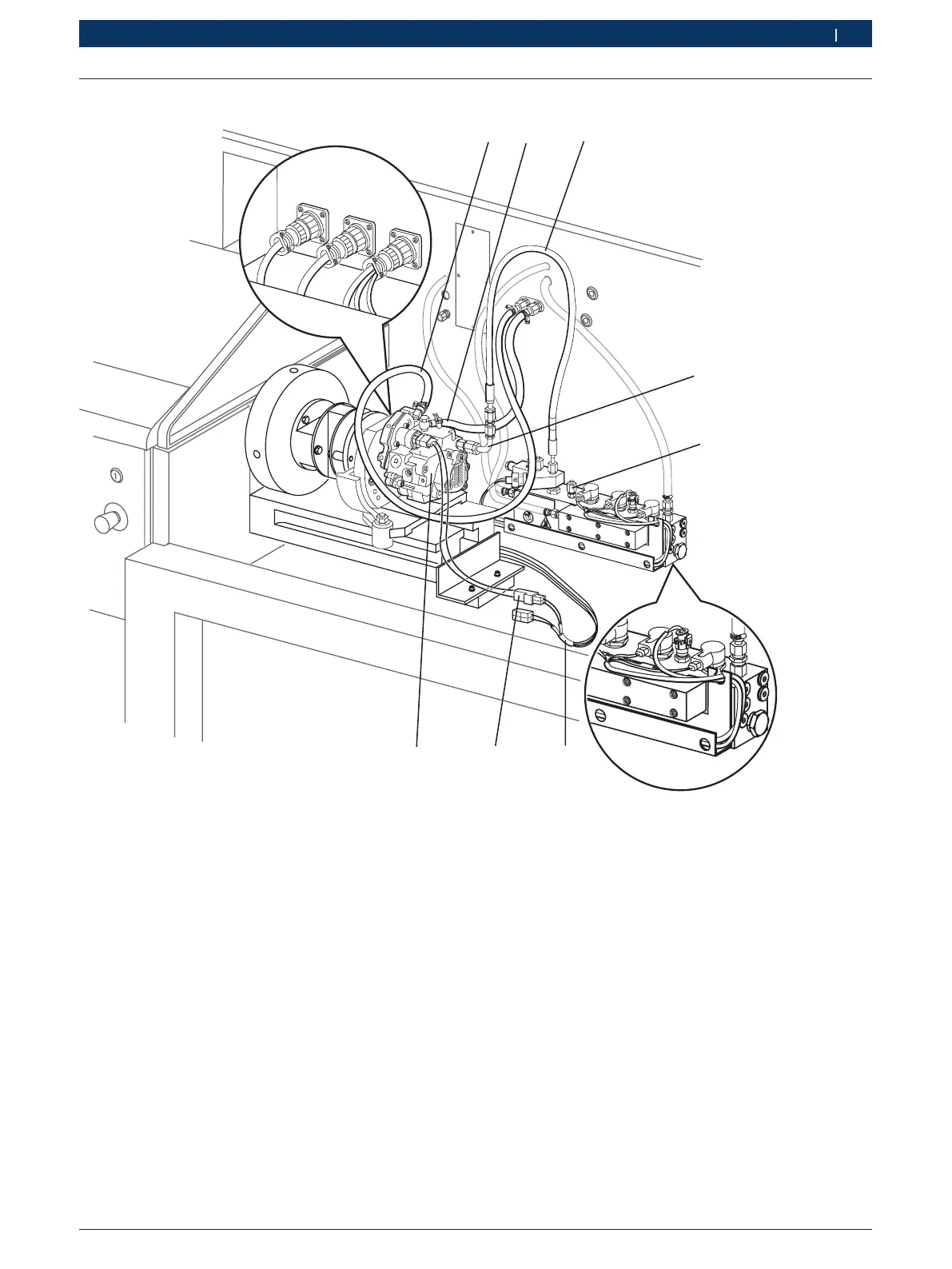

插图11: 连接共轨泵
1 软管管道(检测油流入)
2 软管管道(检测油回流)
3 高压软管
1)
1680712324
4 检查压力管
1)
1680750123
5 CRI846H分配轨高压软管连接
6 X24连接线1684463946
7 适配线
8 共轨泵
1)
 成套零件1687016064
1. 将检测油流入(图11，编号1)和检测油回流
(图11，编号2)的软管管道连接到共轨泵的相应连接上
(图 11，编号8)。
i 在所需回流压力小于10kPa的CP3.4上连接软管（参
见图2，位置12）。
i 连接高压软管前，清洁高压油轨及高压泵上的密封锥和密
封锥体。
2. 将高压软管1680712324(图11，编号3)连接到高压轨
的高压入口，并通过检测压力管1680750123(图11,
编号4)连接到共轨泵的高压连接(拧紧扭矩=
25Nm–30Nm)。
3. 将X24连接导线1684463946（插图11，编号6）连接
在EPS708的X24上，并通过适配器导线1684460255
或1684460256（插图11，编号7）连接在共轨泵的电
气接头上。
4. 将CRI846H分配轨的高压软管连接(图11,编号5)用盲
塞进行封闭。
" 共轨泵的液压和电气连接。
