Bosch EPS 708 - 6.6.2 Substituir o filtro da alimentação (filtro fino)

1 689 989 067 2017-12-08| Robert Bosch GmbH
242 | EPS 708 | Conservaçãopt
458846-47_Ko
1
2
3

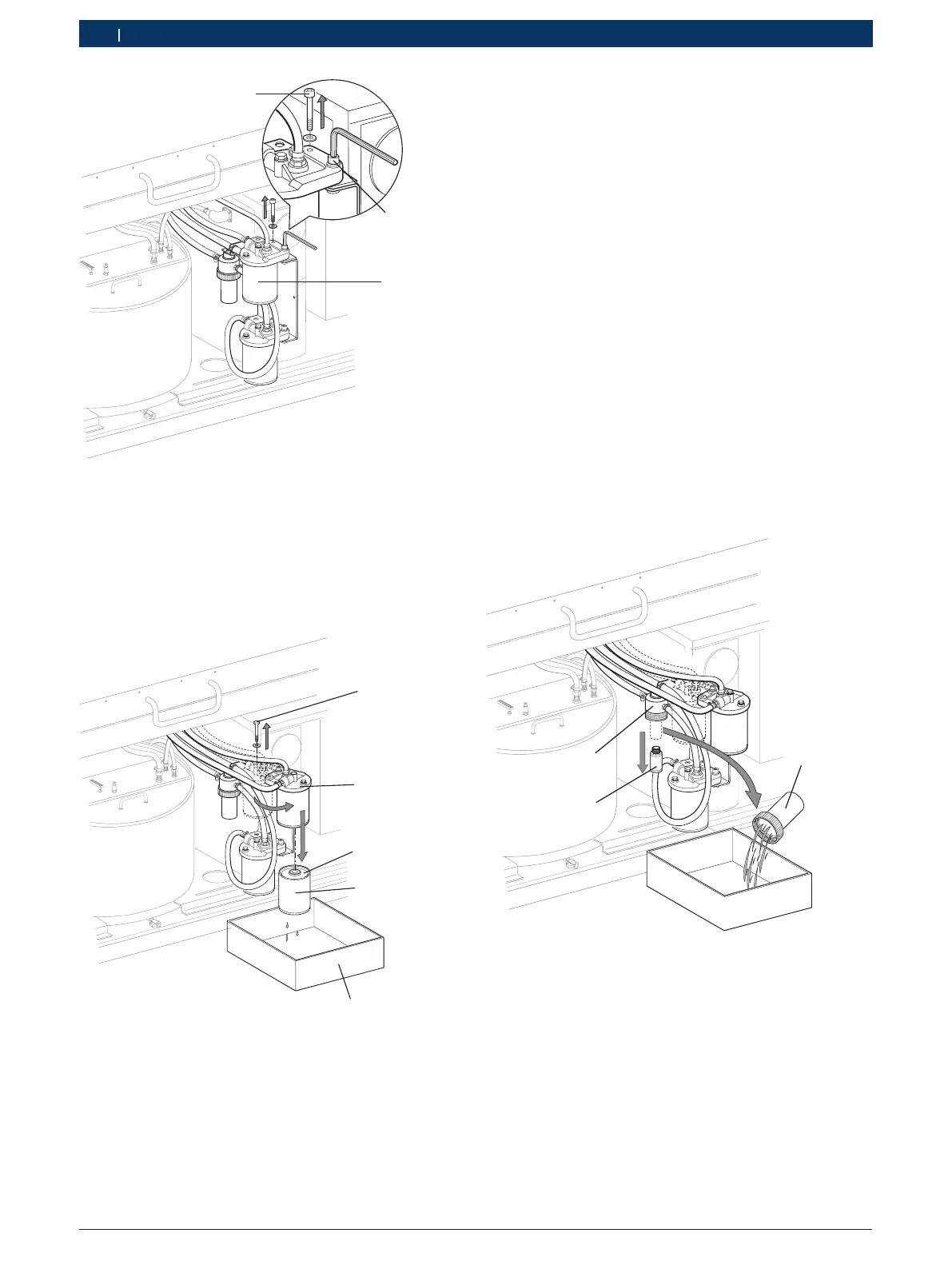

Fig. 17: Solte os parafusos do filtro do óleo de teste
1 Parafuso sextavado interno dianteiro
2 Filtro do óleo de teste (sistema de refrigeração)
3 Parafuso sextavado interno traseiro
8. Solte o parafuso sextavado interno dianteiro (fig. 17,
pos. 1).
9. Remova o parafuso sextavado interno traseiro
(fig,17, pos.3).
458846-48_Ko
1
5
4
2
3
Fig. 18: Gire o filtro do óleo de teste para fora e remova
1 Parafuso do filtro
2 Tampa do filtro
3 Elemento filtrante
4 Filtro do óleo de teste
5 Recipiente
10. Gire o filtro do óleo de teste para fora (ver fig. 18).
11. Posicione o recipiente (fig. 18, pos. 5) sob o filtro do
óleo de teste.
12. Remova o parafuso do filtro (fig. 18, pos. 1).
i O filtro do óleo de teste e as mangueiras ligadas à
tampa do filtro estão sempre cheios de óleo de teste.
13. Solte o filtro do óleo de teste (fig. 18, pos. 4) fazen-
do girar a tampa do filtro (fig. 18, pos. 2).
14. Despeje o óleo de teste que se encontra no filtro
do óleo de teste para dentro do recipiente e deixe
escorrer.
15. Remova e elimine o elemento filtrante (fig. 18,
pos.3) do filtro do óleo de teste.
16. Insira um elemento filtrante novo no filtro do óleo de
teste.
17. Substituir a vedação da tampa do filtro. Respeitar a
posição de montagem.
18. Coloque o filtro do óleo de teste na tampa do filtro e fixe
com o parafuso do filtro (Torque de aperto = 15 Nm).
19. Sacuda novamente o filtro do óleo de teste e fixe
com parafusos sextavados internos.
 Está terminada substituição do filtro do óleo de
teste.
6.6.2 Substituir o filtro da alimentação (filtro fino)
1
2
3
458846-49_Ko
Fig. 19: Substitua o filtro fino
1 Caixa do filtro
2 Elemento filtrante
3 Tampa do filtro
1. Coloque o recipiente sob o filtro fino.
2. Desaparafuse a caixa do filtro (fig. 19, pos. 1) da
tampa do filtro (fig. 19, pos. 3).
3. Deixe que o óleo de teste escoe da caixa do filtro
para o recipiente (ver fig. 19).
4. Remova e elimine o elemento filtrante (fig. 19,
pos.2) da tampa do filtro.
