Bosch EPS 708 - 6.7 Yüksek basınç rayı filtresinin değiştirilmesi (Ana ray)

1 689 989 067 2017-12-08| Robert Bosch GmbH
Koruyucu bakım | EPS 708 | 429 tr
5. Filtre kapağına yeni filtreleme elemanı vidalayın.
6. Filtre muhafazasını filtre kapağına vidalayın.
 İnce filtre değiştirilmiştir.
i Geliş akışı filtresini (test yağı filtresini, şek. 14, poz.4)
Bölüm 6.6.1 altında tarif edildiği gibi değiştirin.
Tutucu dirseği (filtre değişiminden sonra) yeniden
monte edin
1. Tutucu dirseği (filtrelerle birlikte) arkadaki girintilere
yeniden asın.
2. Tutucu dirseği alen vidayla (şek. 15, poz. 1) sabitle-
yin.
3. Sağ ön kapağı sabitleyin.
" Geliş akışı filtresi (test yağı filtresi ve ince filtre) ve test
yağı filtresi (soğutma) değiştirilmiştir.
6.7 Yüksek basınç rayı filtresinin değişti-
rilmesi (Ana ray)
DİKKAT – Sıcak yüzeyler nedeniyle yanık
tehlikesi var!
Yüksek basınç rayının sıcak yüzeyine temas
edilmesi halinde ellerde ağır yanıklara neden
olur.
¶ Yükse basınç rayının soğumasını bekleyin.
¶ Koruyucu eldiven takın.
1. Açık olan tüm uygulamaları sona erdirin.
2. PC'yi Windows işletim sistemi üzerinden kapatın.
3. EPS 708 ünitesini ana şalter üzerinden kapatın.
4. Common Rail pompasını çıkartın.
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

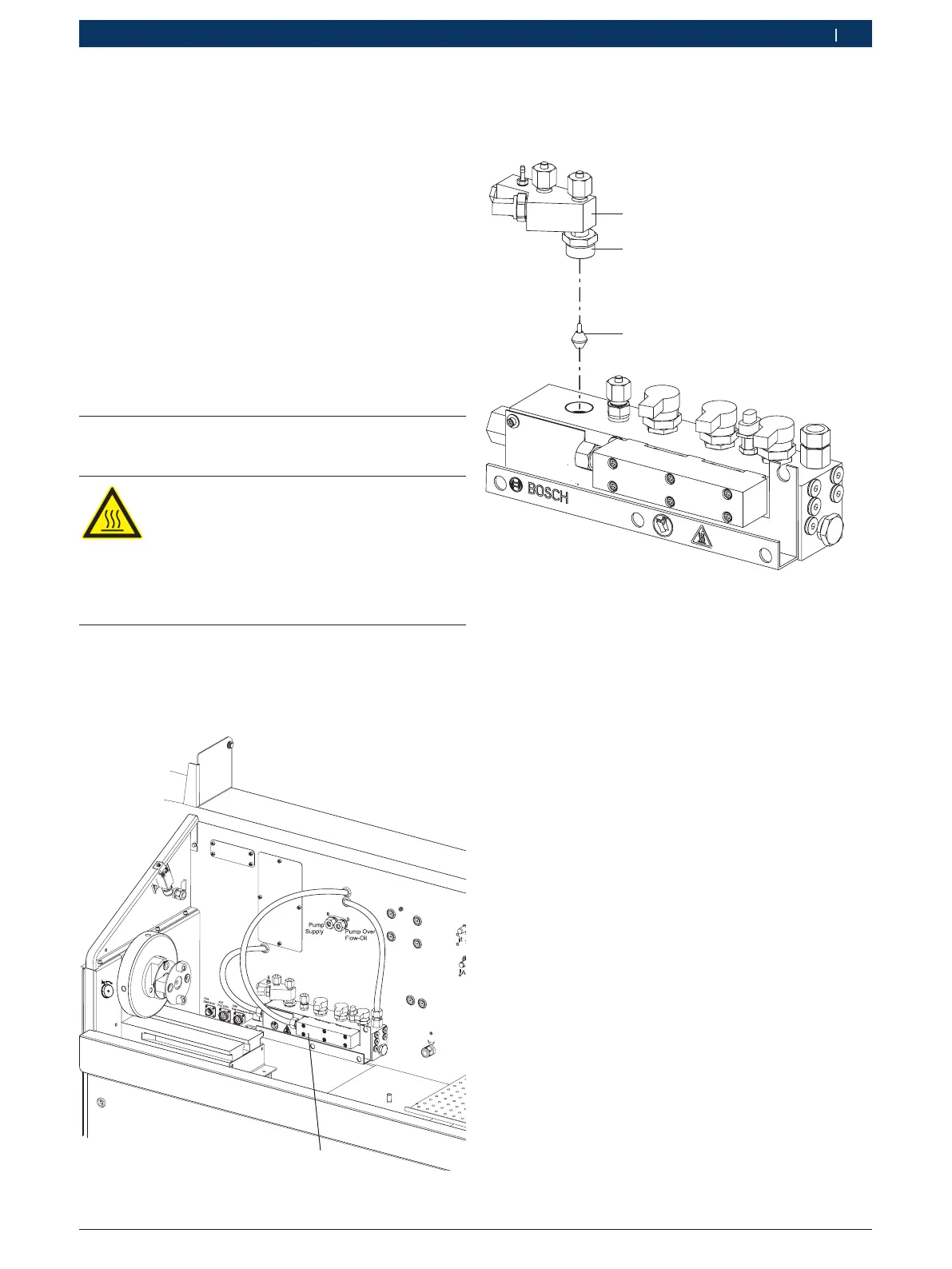

Şek. 20: EPS 708 ünitesinin test bölmesi
1 Yüksek basınç rayı (Ana ray)
5. Tüm hortum hatlarını ve yüksek basınç hortum hatla-
rını yüksek basınç rayından (şek. 20, poz. 1) çıkartın.
6. Yüksek basınç rayındaki tüm elektrik hatlarını sökün.
458846-18/K
o
1
2
3
Şek. 21: Filtrelerin değiştirilmesi
1 Ön ray
2 Ön ray somunu
3 Filtre
7. Bir anahtarla ön rayın (şek. 21, poz. 1) somununu
(şek.21, poz. 2) çözün.
8. Ön rayın çıkartın.
9. Filtreyi (şek. 21, poz. 3) yüksek basınç rayından
çıkartın ve elden çıkartın.
i Yeni filtreyi takmadan önce, yüksek basınç rayındaki
conta yüzeyinin ve filtredeki sızdırmazlık koniğinin
kir artıklarından temizlenmiş olduğundan emin olun.
10. Yeni filtreyi yüksek basınç rayına yerleştirin.
11. Ön rayı yüksek basınç rayına monte edin.
12. Ön rayın somununu tork anahtarıyla sıkın. Sıkma
torku = 135 Nm.
13. Tüm elektrik kablolarını yüksek basınç rayına takın.
14. Hortum hatlarını ve yüksek basınç hortum hatlarını
yüksek basınç rayına takın.
" Yüksek basınç rayı çalışmaya hazır durumdadır.
