3.5.3 Pohled zezadu na EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

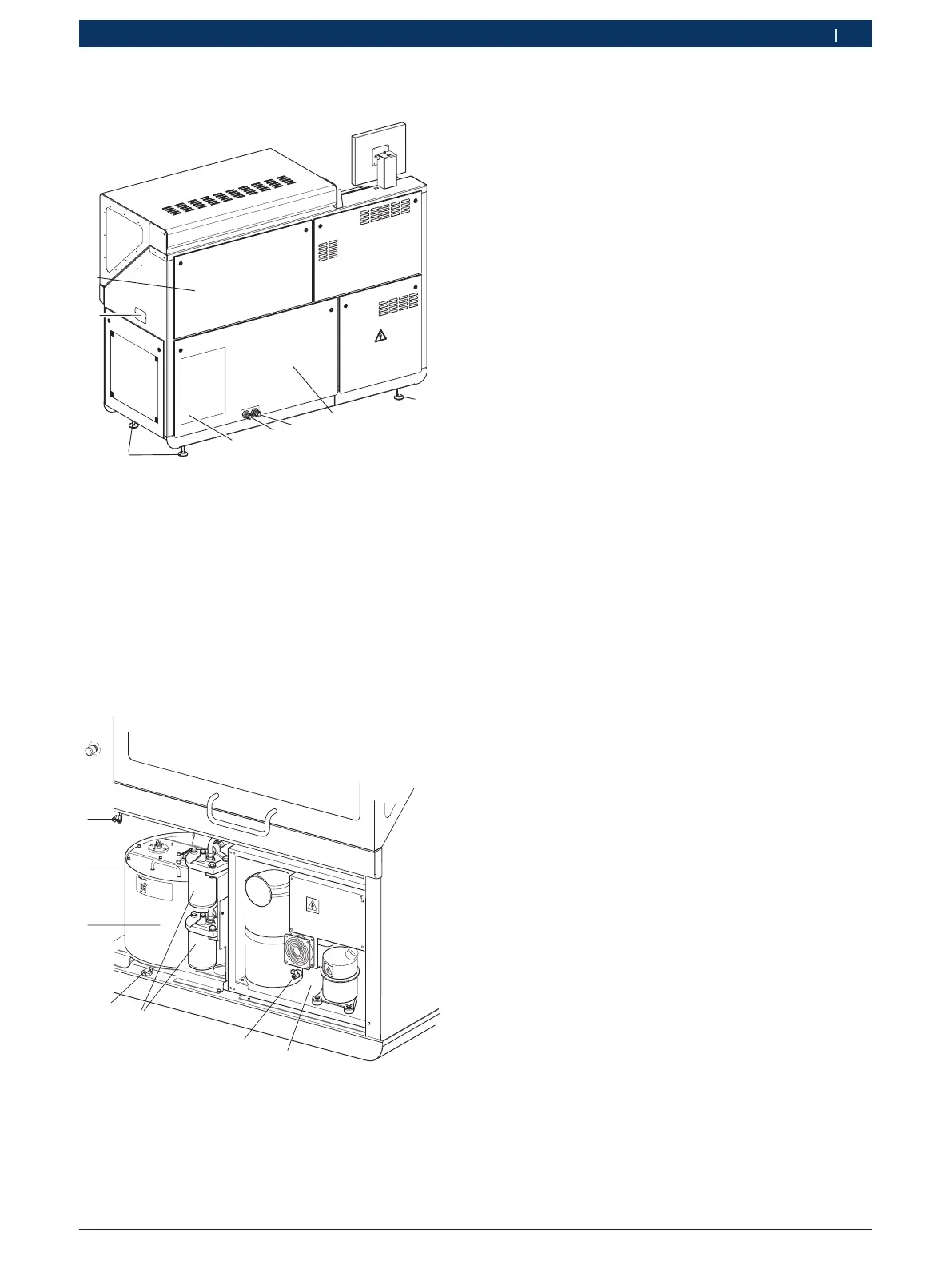

Obr. 3: Pohled zezadu na EPS 708
1 Dolní levý kryt
2 Zpětné vedení chladicí vody
1)
3 Přívod chladicí vody
1)
4 Větrací mřížka (pouze u varianty s interním chladičem vody)
5 Výškově přestavitelné nohy přístroje
6 Otvor pro externí přípojky
7 Horní levý kryt
1)
G½" A ISO 228- 1 (přípojka u EPS varianty bez interního
chladiče vody)
3.5.4 Zásobování zkušebním olejem a chladič vody
(podle provedení zvláštní příslušenství)
458846-041_Ko.eps
6
5
7
1
4
2
3
Obr. 4: Zásobování zkušebním olejem
1 Chladič vody
2 Vypouštěcí kohout pro vodu
3 Čistič zkušebního oleje
4 Vypouštěcí kohout pro zkušební olej
5 Nádrž na zkušební olej
6 Víko nádrže na zkušební olej
7 Vypouštěcí kohout pro zkušební olej ve zkušebně
V podlažním prostoru EPS 708 je zabudována nádrž na
zkušební olej a chladič vody (podle provedení zvláštní pří-
slušenství). Pomocí chladiče vody se přes výměník tepla
chladí zkušební olej. V tomto případě není zapotřebí
externí zásobování vodou.
Chlazení zkušebního oleje
Zkušební olej se chladí pomocí výměníku tepla. Přes exter-
ní vodní přípojku nebo přes interní chladič vody se přivádí
potřebné množství chladicí vody.
Přípojky pro externí přívod chladicí vody a odvod chla-
dicí vody jsou umístěny na zadní straně zkušebny (viz
obr.3).
! V případě externího zásobování vodou musí provo-
zovatel do odtoku chladicí vody instalovat odlučovač
oleje.
Ohřev zkušebního oleje
Zkušební olej se ohřívá elektrickým odporovým tope-
ním, které je zabudováno v nádrži na zkušební olej.
Doba ohřevu pro zkušební olej, např. z 20 °C na 40 °C,
je závislá na množství zkušebního oleje v nádrži na zku-
šební olej. Doba ohřevu při teplotě prostředí
(18 °C až 20 °C) je průměrně cca20 min.
Jakmile je EPS 708 zapnuta, spustí se oběh zkušebního
oleje pomocí elektrických palivových čerpadel. Topení
vnádrži na zkušební olej ohřívá v závislosti na regulátoru
teploty zkušební olej na předvolenou teplotu a udržuje
ji konstantní. Pomocí vestavěného snímače teploty se
nepřetržitě měří teplota. Pomocí plovákového spínače
montovaného v nádrži na zkušební olej se kontroluje
minimální hladina zkušebního oleje a maximální hladina
zkušebního oleje.
