Tuoteseloste | EPS 708 | 261 fi
Korkeapaineletkun toisessa päässä on irrotettava supis-
tusmutteri (ks. kuva 6, osa 1). Common Rail -pumpun
korkeapaineliitännän kierteen koosta riippuen valitaan
oikeankokoinen supistusmutteri. Supistusmutteri kier-
retään kiinni korkeapaineletkuun ja kiristetään. Toimi-
tukseen kuuluu kolme supistusmutteria, joissa on alla
mainitut kierteet.
Supistusmutteri Kierre
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M14x1,5 – M18x1,5
1 683 345 053 M16x1,5 – M18x1,5
Kaarevan testauspaineputken 1 680 750 123 avulla
korkeapaineletku 1 680 712 324 voidaan liittää myös
sellaisiin korkeapaineliitäntöihin, joihin muutoin on
vaikea pääsy. Testauspaineputki kiinnitetään korkeapai-
neletkuun supistusmutterilla 1 683 345 053 (kuva 7,
osa 3).
458843-03_Pal
32
1
4
FD: 2010-09

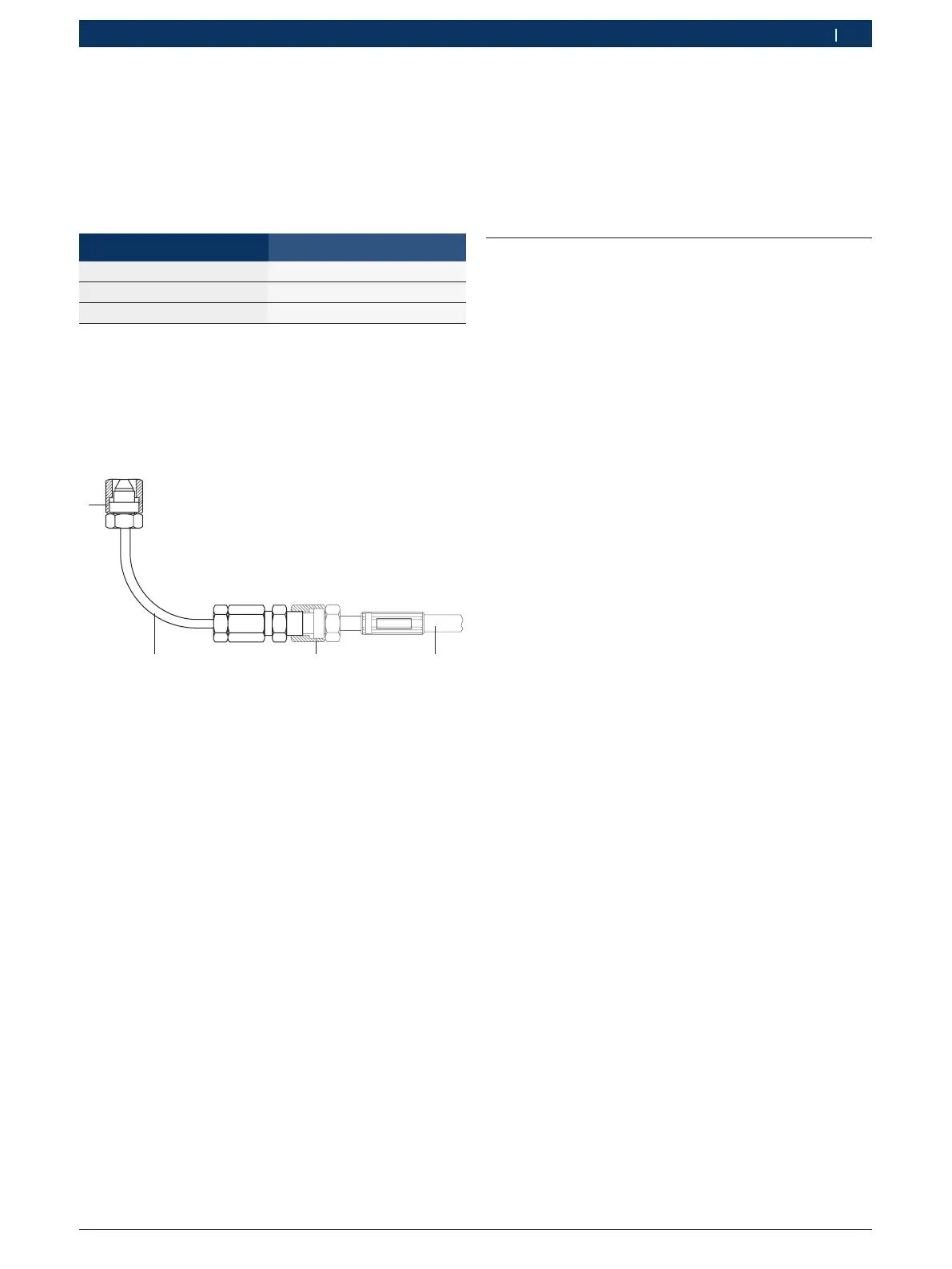

Kuva 7: Testauspaineputki 1 680 750 123
1 Supistusmutteri
2 Testauspaineputki 1 680 750 123
3 Supistuskappale 1 683 345 053 (M16x1,5 – M18x1,5)
4 Korkeapaineletku 1 680 712 324
3.5.8 Voiteluöljyn syöttölaite (erikoisvaruste)
Testaustilanteessa Common Rail -pumppua ei voidella
polttoaineella kuten normaalisti, vaan koepenkin voite-
luöljyn syöttölaitteen avulla.
i Ohjeet voiteluöljyn syöttölaitteen asennukseen
sisältyvät asennusohjeeseen 1 689 978 558.
3.6 Pystytys ja ensimmäinen
käyttöönotto
EPS 708-koepenkin saa ottaa käyttöön vain Bosch-
asiakaspalvelu tai muu valtuutettu tekninen palvelu.
EPS 708-koepenkin käyttöönotto on selostettu julkai-
sussa 1689 978 559.
i Tulostimen (erikoisvarute) asennus ja liitäntä on
selostettu asennusohjeessa.
