4.6 Ligar a bomba Common Rail
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

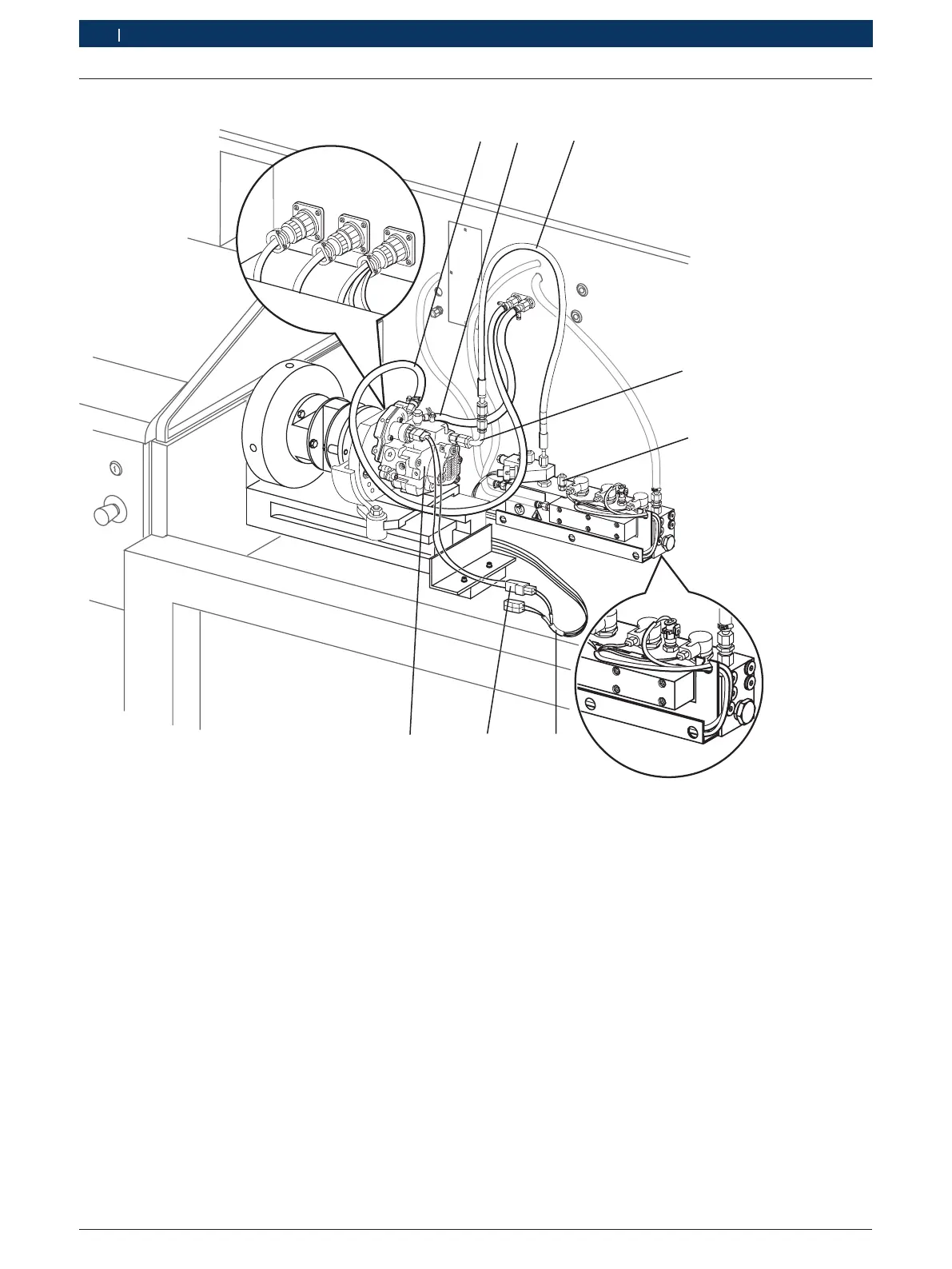

Fig. 11: Ligação da bomba Common Rail
1 Mangueira (alimentação de óleo de teste)
2 Mangueira (retorno do óleo de teste)
3 Mangueira de alta pressão
1)
1 680 712 324
4 Tubo de pressão de teste
1)
1 680 750 123
5 Ligação da mangueira de alta pressão para rail distribuidor
CRI 846H
6 Cabo de ligação X24 1 684 463 946
7 Cabo adaptador
8 Bomba Common Rail
1)
Jogo de peças 1 687 016 064
1. Ligue as mangueiras para alimentação do óleo de
teste (fig. 11, pos. 1) e para retorno do óleo de teste
(fig. 11, pos. 2) nas ligações previstas para esse
efeito na bomba Common Rail (fig. 11, pos. 8).
i Na versão CP3.4 com a pressão de retorno necessá-
ria < 10 kPa, conectar a mangueira (fig. 2, pos. 12).
i Antes da ligação da mangueira de alta pressão, lim-
pe os cones de vedação e do rail de alta pressão e
da bomba de alta pressão.
2. Ligue a mangueira de alta pressão 1680712324
(fig. 11, pos. 3) à entrada de alta pressão do rail de
alta pressão e à conexão de alta pressão da bomba
Common Rail através da linha de pressão de teste
1680750123 (fig,11, pos.4) (Torque de aperto =
25 Nm – 30 Nm).
3. Conectar cabo de conexão X24 1 684 463 946
(fig. 11, pos.6) no X24 no EPS 708 e conectar
através dos cabos adaptadores 1 684 460 255 ou
1684460256 (fig. 11, pos. 7) na conexão elétrica
da bomba Common Rail.
4. Feche a ligação para a mangueira de alta pressão
para o rail distribuidor CRI 846H (fig. 11, pos. 5)
com um tampão cego.
" Bomba Common Rail ligada hidráulica e eletricamente.
