Bosch EPS 708 - 4.5.2 带奥德姆连接的共轨泵

1 689 989 067 2017-12-08| Robert Bosch GmbH
450 | EPS 708 | 操作zh
4. 将共轨泵连同紧固法兰放到紧固角铁(图8，编号4)上并
紧固。
5. 将传动法兰(图8，编号3)安装到共轨泵的传动轴上。
锁紧螺母的拧紧扭矩：80+10Nm。
6. 将共轨泵放到EPS708的夹紧托架上。
7. 将共轨泵的传动法兰与传动联轴器相连并用两个紧固螺栓
紧固。拧紧扭矩：35±2Nm
8. 将紧固角铁通过两个紧固螺栓紧固到夹紧托架上。
" 带锥形轴连接的共轨泵已经夹紧完毕。
4.5.2 带奥德姆连接的共轨泵
i 为了夹紧带奥德姆连接的共轨泵额外需要紧固角铁
1688010129(特殊附件)。
2
3
5
4
58845-06_Ko
4
6
1

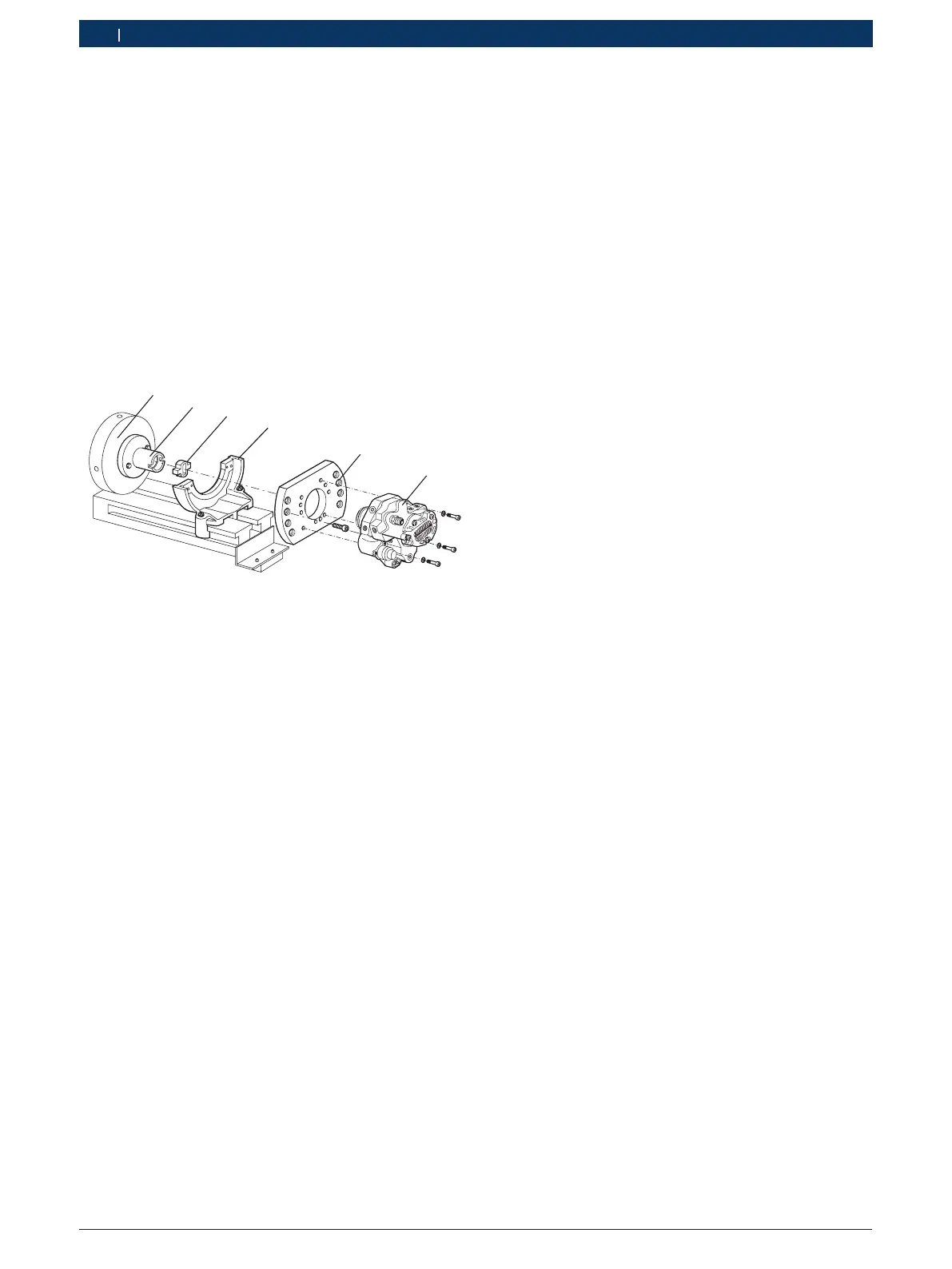

插图10: 带奥德姆连接的共轨泵
1 飞轮
2 奥德姆传动法兰
2)
3 连接件
2)
4 紧固角铁
1)
5 喷油泵专用紧固法兰
2)
6 共轨泵
1)
特殊附件
2)
CP1,CP3.X配件套件供货范围(1687010346)
1. 拆下传动联轴器1686401024(图8，序号2)拆下传动
联轴器。
2. 将奥德姆传动联轴器1685702090(图10,编号2)固
定到EPS708的飞轮(图10,编号1)上。固定螺栓的拧
紧扭矩为95±2Nm。
3. 将紧固法兰(图10,编号5)安装到共轨泵(图10,
编号6)上。
4. 将共轨泵连同紧固法兰放到紧固角铁(图10，编号4)上
并紧固。
5. 清洁传动法兰内的槽并稍微涂上润滑油。
! 仅使用不脏和/或未损坏的连接件(图10，编号3)。
6. 连接件放入连接法兰的槽内。
7. 检查连接件是否在槽内平稳转动。当连接件转动困难时，
必须更换连接件。
8. 将共轨泵放到EPS708的夹紧托架上。
9. 将共轨泵推入连接件并同时注意，连接件在槽内还是平
稳转动的。
10. 将紧固角铁通过两个紧固螺栓紧固到夹紧托架上。
11. 再次检查，连接件是否是平稳转动的。
" 带奥德姆连接的共轨泵已经夹紧完毕。
