1 689 989 067 2017-12-08| Robert Bosch GmbH
Serwisowanie | EPS 708 | 365 pl
6.6 Wymiana filtra dopływu (filtr oleju
testowego i mikrofiltr) oraz filtra ole-
ju testowego (chłodzenie)
Poniższa instrukcja opisuje wymianę mikrofiltra i filtrów
oleju testowego. Przy wymianie filtra dopływu należy
zawsze wymieniać razem filtr oleju testowego i mikrofiltr.
i Usuwanie oleju testowego i filtrów oleju testowego
patrz rozdział 7 "Wyłączanie z eksploatacji".
1
3
458846-30_Ko
2
4

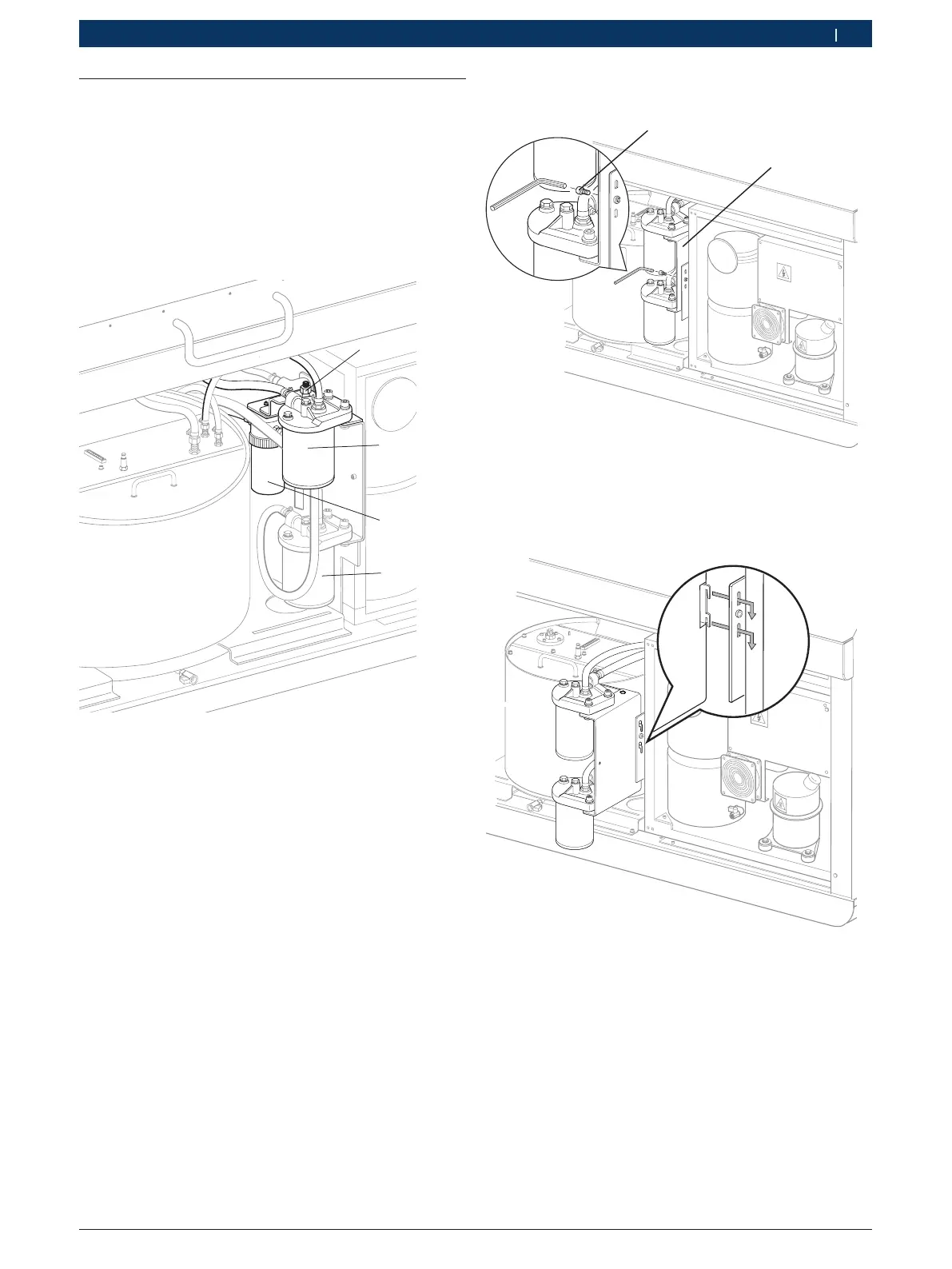

Rys. 14: Wymiana mikrofiltra, filtrów oleju testowego
1 kurek spustowy oleju testowego
2 filtr oleju testowego (Chłodzenie)
3 filtr dopływu (mikrofiltr)
4 filtr dopływu (filtr oleju testowego)
6.6.1 Wymiana filtra oleju testowego (chłodzenie)
i Filtr dopływu (filtr oleju testowego) wymienia się w
taki sam sposób jak filtr oleju testowego (chłodze-
nie). Dołączona uszczelka elementu filtrującego jest
przeznaczona do pokrywy filtra. Uszczelkę należy
wymienić przy każdej wymianie filtra.
1. Zamknąć wszystkie otwarte aplikacje.
2. Zamknąć komputer przy użyciu systemu
operacyjnego Windows.
3. Wyłączyć urządzenie EPS 708 wyłącznikiem głównym.
4. Zdjąć przednią prawą osłonę (rys.1, poz. 2).
5. Odkręcić śrubę imbusową (rys. 15, poz. 1).
458846-45_Ko
2
Rys. 15: Odkręcanie kątownika mocującego
1 Śruba imbusowa
2 Kątownik mocujący
6. Wyjąć kątownik mocujący (z filtrami).
458846-46_Ko
Rys. 16: Montaż kątownika mocującego
7. Zamontować kątownik mocujący (z filtrami) w przed-
nich wyżłobieniach (patrz rys. 16).
