1 689 989 067 2017-12-08| Robert Bosch GmbH
Testowanie elementów | EPS 708 | 361 pl
5.5.1 Czyszczenie ilościomierza
Przy wykonywaniu prac montażowych w
komorze hydraulicznej urządzenia EPS 708
zawsze nosić okulary ochronne.
Przy pracach przy urządzeniu EPS 708 za-
wsze używać rękawic ochronnych.
! Nieprawidłowy demontaż i montaż może ujemnie
wpłynąć na sposób działania i dokładność pomiarów
ilościomierza (rys. 12, poz. 1).
i Przy czyszczeniu tłoka regulacyjnego lub pompy
zębatej nie jest konieczny demontaż całego ilościo-
mierza z urządzenia EPS 708.
i Podczas demontażu ilościomierza wypływa olej
testowy. Dlatego pod ilościomierz należy podłożyć
pojemnik albo czyściwo.
1
4
3
958846-52_Ko
2

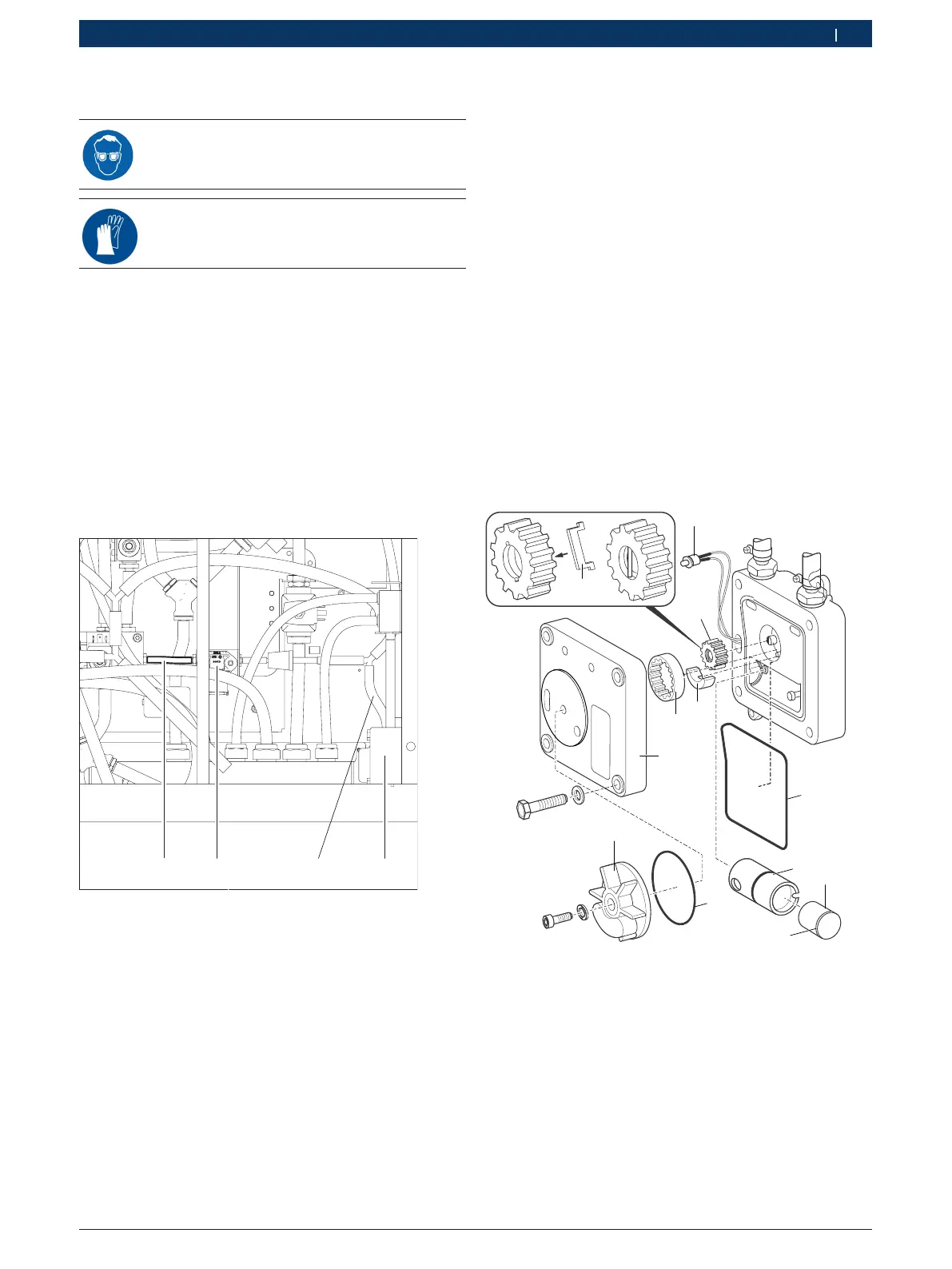

Rys. 12: Komora hydrauliczna
1 Ilościomierz
2 Wężyk (doprowadzanie oleju testowego)
3 Czujnik ciśnienia-temperatury
4 Wężyk serwisowy
! Przy demontażu i montażu ilościomierza należy
zwracać uwagę na pozycję montażową zewnętrzne-
go koła zębatego (rys. 13, poz. 9), pałąka (rys.13,
poz.8) i wewnętrznego koła zębatego (rys. 13,
poz.10).
1. Wyłączyć urządzenie EPS 708.
2. Zdjąć górną lewą osłonę (rys. 3, poz. 7).
3. Zdjąć plastikową pokrywę (rys. 13, poz. 6) ilościo-
mierza i wyjąć diodę z oprawką (rys. 13, poz. 11).
4. Zdjąć pokrywę ilościomierza (rys. 13, poz. 7) (4 śru-
by) i przeprowadzić diodę z oprawką i przewodem
podłączeniowym przez pokrywkę ilościomierza.
5. Ostrożnie wyjąć cylinder (rys. 13, poz. 2) z tłokiem
regulacyjnym (rys. 13, poz. 3). Wyjąć tłok regulacyjny.
! Jeżeli na tłoku regulacyjnym występują blizny, ilo-
ściomierz musi zostać wymieniony przez serwis.
6. Cylinder i tłok regulacyjny wyczyścić w czystym oleju
testowym, sprawdzić powierzchnie pod kątem blizn.
7. Włożyć tłok regulacyjny do cylindra. Uważać na
pozycję montażową, pokrywa tłoka regulacyjnego
(rys.13, poz. 4) musi leżeć z prawej strony.
8. Sprawdzić swobodę ruchu tłoka regulacyjnego, lek-
ko poruszając cylindrem.
458737-14Ko
1
2
3
4
5
6
7
8
9
10
11
12
Rys. 13: Ilościomierz
1 Oring
2 Cylinder
3 Tłok regulacyjny
4 Pokrywa tłoka regulacyjnego
5 Oring
6 Pokrywa plastikowa
7 Pokrywa ilościomierza
8 Pałąk
9 Zewnętrzne koło zębate
10 Wewnętrzne koło zębate
11 Dioda z oprawką
12 Zabierak
