Produktbeskrivelse | EPS 708 | 321 no
3.5.3 Bakriss EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

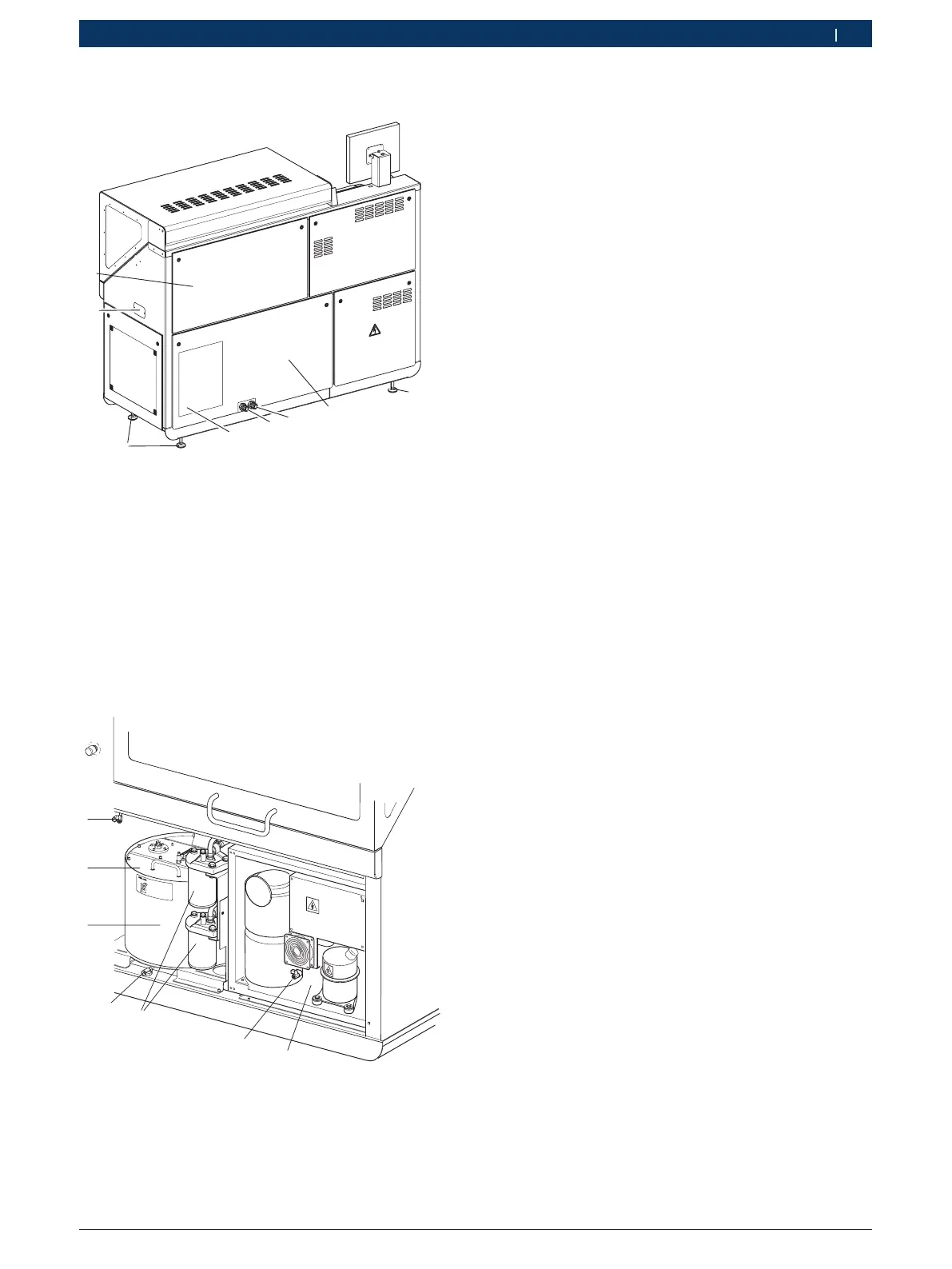

Fig. 3: Bakriss EPS 708
1 Nedre venstre deksel
2 Kjølevannretur
1)
3 Kjølevanntilførsel
1)
4 Luftegitter (kun på modell med internt kaldtvannsett)
5 Høydejusterbare føtter
6 Åpning for eksterne tilkoblinger
7 Øvre venstre deksel
1)
G½" A ISO 228- 1 (tilkobling på EPS-variant uten internt
kaldtvannsett)
3.5.4 Prøveoljetilførsel og kaldtvannsett
(avhengig av utførelse på ekstrautstyr)
458846-041_Ko.eps
6
5
7
1
4
2
3
Fig. 4: Prøveoljetilførsel
1 Kaldtvannsett
2 Tappekran for vann
3 Prøveoljefilter
4 Tappekran for prøveolje
5 Prøveoljetank
6 Prøveoljetanklokk
7 Tappekran for prøveolje i testrommet
I bunnen på EPS 708 er prøveoljetanken og kaldtvannsett
(avhengig av utførelse på ekstrautstyr) montert. Med
kaldtvannsett kjøles prøveoljen ned ved hjelp av en
varmeveksler. I slike tilfeller er det ikke nødvendig med
ekstern vanntilførsel.
Prøveoljekjøling
Prøveoljekjølingen skjer via en varmeveksler. Via den ek-
sterne vanntilkoblingen eller via det interne kaldtvannset-
tet tilføres nødvendig mengde med kjølevann.
Tilkoblingene for ekstern kjølevanntilførsel og kjølevann-
retur er plassert på baksiden av prøvebenken
(se fig.3).
! Ved ekstern vanntilførsel må det monteres en oljeut-
skiller i kjølevannavløpet på anleggssiden.
Prøveoljeoppvarming
Prøveoljeoppvarmingen skjer med en elektrisk mot-
standsoppvarming som er montert i prøveoljetanken.
Prøveoljens oppvarmingstid f.eks. fra 20 °C til 40 °C av-
henger av hvor mye prøveolje som er i prøveoljetanken.
I gjennomsnitt er oppvarmingstiden ved romtemperatur
(18 °C til 20 °C) ca.20 min.
Når EPS 708 slås på, sirkuleres prøveoljen med de
elektriske drivstoffpumpene. Oppvarmingen i prøve-
oljetanken varmer opp prøveoljen til forhåndsinnstilt
temperatur og holder den der, avhengig av temperaturre-
gulatoren. Med den integrerte temperaturføleren måles
temperaturen konstant. Med den flottørbryteren som
er integrert i prøveoljetanken kontrolleres minimum og
maksimum prøveoljenivå.
