Bosch EPS 708 - 3.5.2 Test bölmesi EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
Ürün tarifi | EPS 708 | 413 tr
3.5.2 Test bölmesi EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

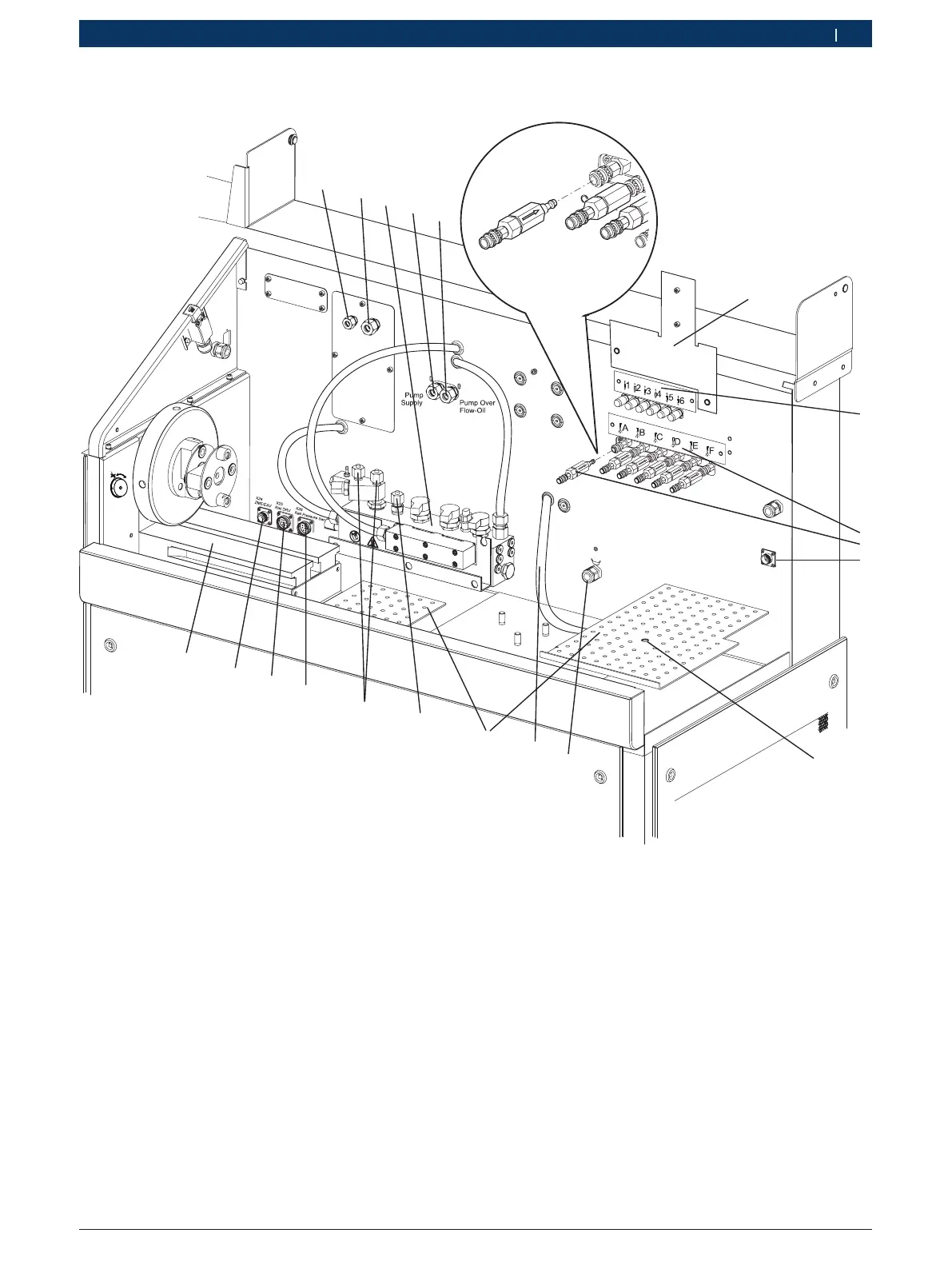

Şek. 2: Test bölmesi
1 Yağlama yağı gelişi
1)
2 Yağlama yağı geri akışı
1)
3 Yüksek basınç rayı (Ana ray)
4 Common Rail pompası test yağı beslemesi
5 Common Rail pompası dönüşü
6 CRI 800 için tutma sacı
7 Geri akış miktarı CRI/CRI Piezo
8 Enjeksiyon miktarı CRI/CRI giriş filtreli Piezo
9 CRI 800 bağlantısı (X27)
10 CRI Piezo geri akış düzeneği için sabitleme deliği
11 Geri akış miktarı CRI Piezo
12 Hortum hattı (CP3.4 için test yağı dönüşü)
2)
13 Altlık sacları
14 Dağıtım rayı için yüksek basınç bağlantısı CRI/CRI Piezo
15 Common Rail pompası için yüksek basınç bağlantıları
16 Yüksek basınç rayı bağlantı yuvası (X26 Rail Pressure Sensor)
17 Yüksek basınç rayı bağlantı yuvası (X25 Rail DRV)
18 Common Rail pompası kumandası için bağlantı yuvası
(X24 ZME/EAV)
19 Bağlama rayı
1)
Bağlantılar sadece yağlama yağı beslemesi (özel aksesuar)
mevcutsa vardır
2)
CP3.4 içim bağlantı, < 10 kPa gerekli dönüş basınçlı
