Vedligeholdelse | EPS 708 | 307 da
6.8.2 Udskiftning af filterelement gennem-
strømsmåler
1
2
3
4
458846-16_Ko

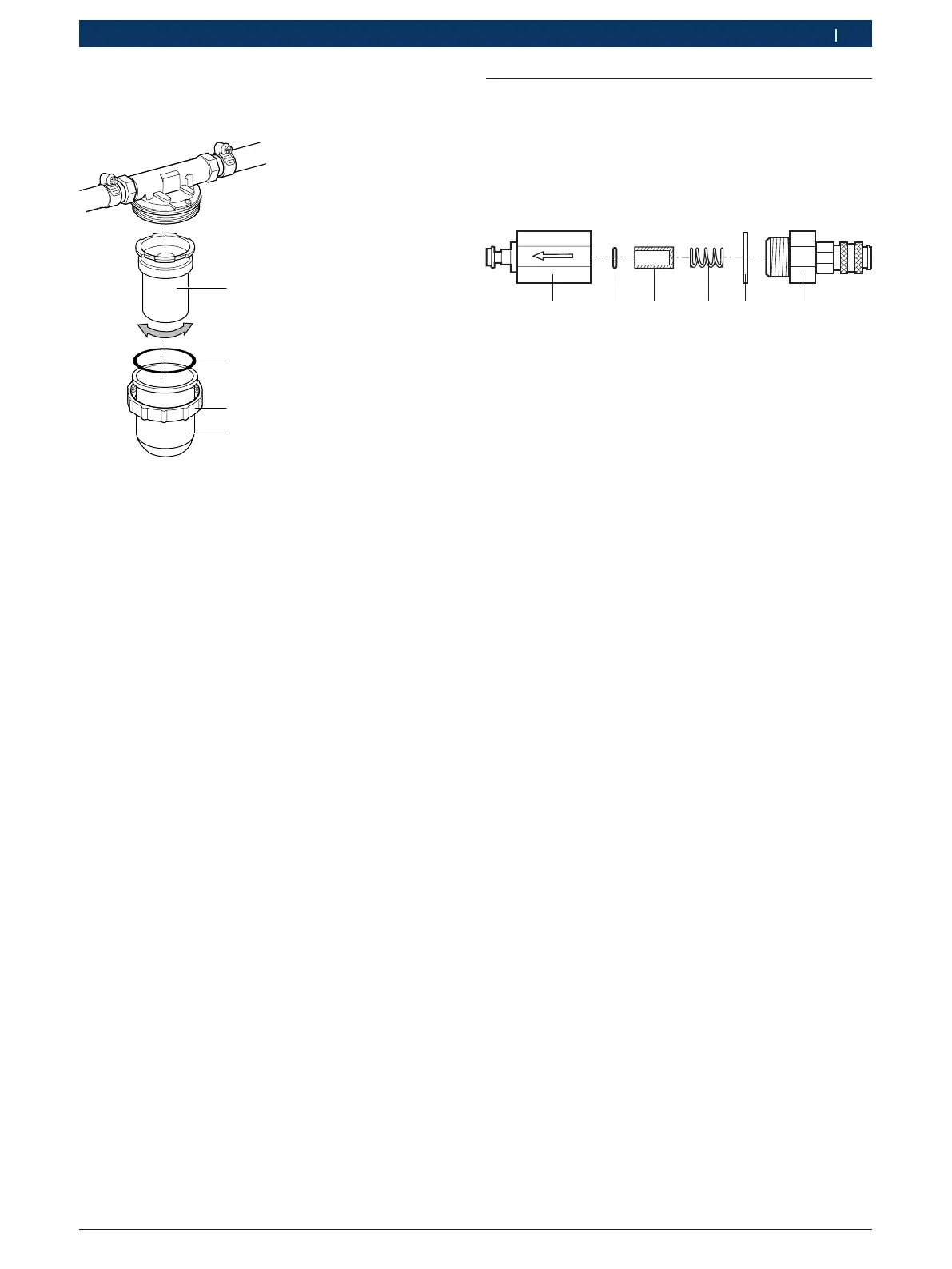

Fig. 24: Filter gennemstrømsmåler
1 Filterelement
2 O-Ring
3 Omløbermøtrik
4 Filterhus
1. Skru omløbermøtrikken (fig. 24, pos. 3) løs og fjern
den med filterhuset (fig. 24, pos. 4).
2. Fjern O-ringen (fig. 24, pos. 2).
3. Løsn filterelementet (fig. 24, pos. 1) med uret og
fjern den.
4. Bortskaf O-ringen (fig. 24, pos. 2) og filterelementet
(fig. 24, pos. 1).
5. Isæt et nyt filterelement og drej det fast mod uret.
i Sørg under monteringen for, at tætningsfladerne og
O-ringen er rene.
6. Fastgør filterhuset med en ny O-ring. Spænd omlø-
bermørikken manuelt. Anvend ikke vold.
" Filterelementet er udskiftet.
6.8.3 Udskiftning af filterelement til pumpereturløb
¶ Mht. filterskift, se kapitel 6.8.2.
6.9 Udskiftning af indgangsfilterets
(f.eks. injektor A) filterelement
i Snavsaflejringerne i indgangsfilteret skyldes først og
fremmest, at common rail-injektorerne ikke er blevet
rengjort tilstrækkeligt eller slet ikke er blevet rengjort.
458846-24_Ko
1
3
456
2
Fig. 25: Udskiftning af filterelement
1 Skruesamling
2 Flad pakning
3 Fjeder
4 Filterelement
5 O-ring
6 Skruesamling
1. Indgangsfilteret løsnes fra lynkoblingerne.
2. Skruesamlingerne (fig.25, pos. 1 og 6) løsnes og
skrues helt af med to skruenøgler.
3. Den flade pakning, fjeder, filterelement og O-ring
tages ud (fig. 25, pos. 2, 3, 4, 5).
4. Den flade pakning, filterelement og O-ring fjernes og
bortskaffes.
5. Begge skruesamlinger renses med rent prøveolie.
6. En ny O-ring sættes på.
7. Et nyt filterelement sættes korrekt på.
8. En ny flad pakning sættes på.
9. Fjederen sættes på.
10. Skruesamlingerne skrues fast og spændes med en
momentnøgle (tilspændingsmoment = 50 Nm).
" Filterelementet er udskiftet.
! Indgangsfiltrene skal altid sættes i indgangene for
indsprøjtningsmængderne A til F (fig. 2, pos. 8)
(vær opmærksom på retningen for gennemstrøm-
ningen i indgangsfiltrene). De må aldrig sættes til
indsprøjtningskamrene.
