Bosch EPS 708 - 3.5.2 Espace de contrôle EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
72 | EPS 708 | Description du produitfr
3.5.2 Espace de contrôle EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

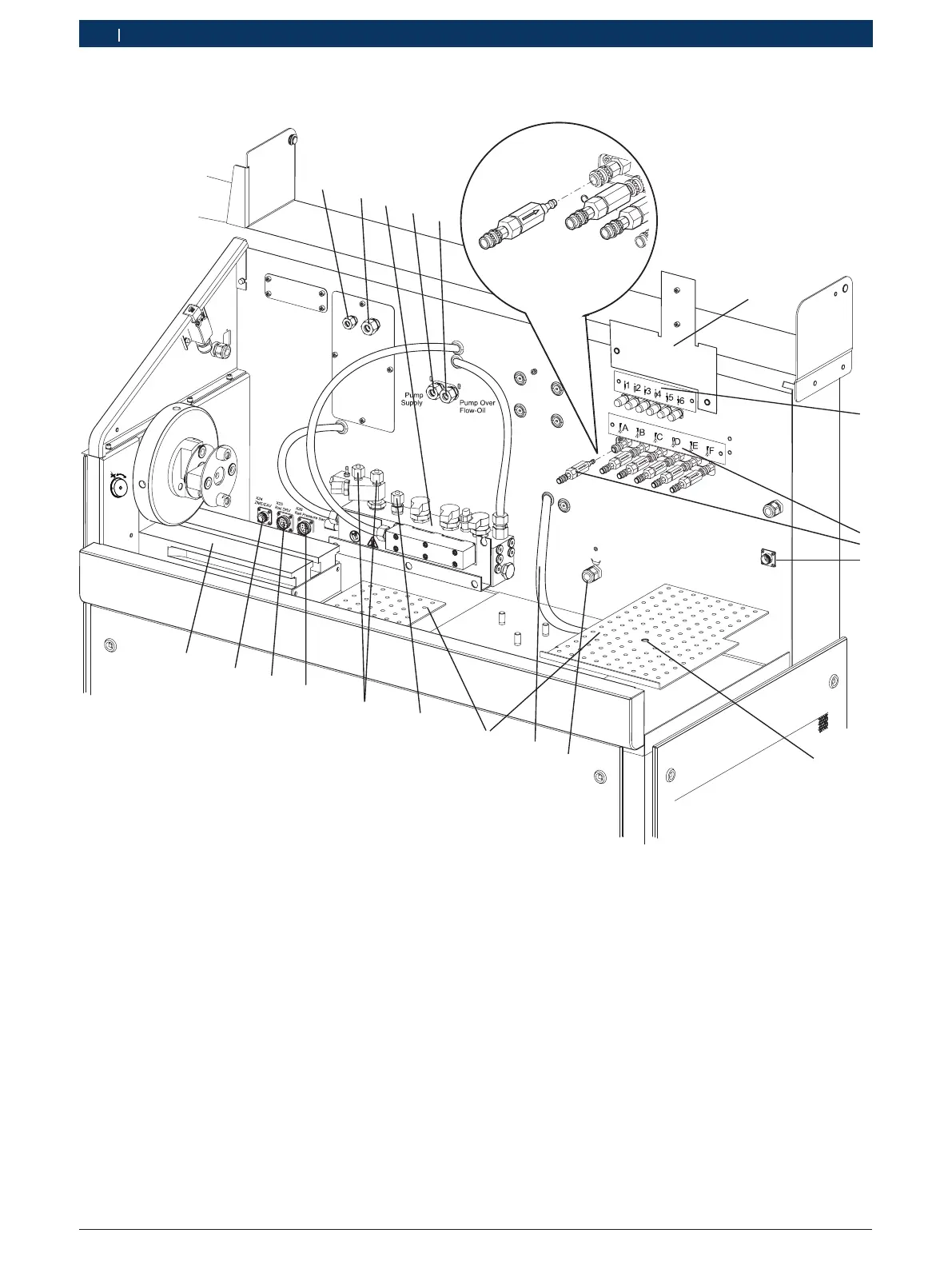

Fig. 2: Espace de contrôle
1 Arrivée d'huile lubrifiante
1)
2 Retour d'huile lubrifiante
1)
3 Rail haute pression (Rail principal)
4 Alimentation en huile d’essai pompe Common Rail
5 Retour d’huile d’essai pompe Common Rail
6 Plaque de maintien pour CRI 800
7 Débit de retour CRI/CRI piézo
8 Débit d’injection CRI/CRI piézo avec filtres d’entrée
9 Raccordement CRI 800 (X27)
10 Alésage de fixation pour dispositif de retour CRI piézo
11 Débit de retour CRI piézo
12 Flexible (retour d’huile d’essai pour CP3.4)
2)
13 Tôles réceptrices
14 Raccord haute pression pour rail de distribution CRI/CRI piézo
15 Raccords haute pression pour pompe Common Rail
16 Prise de raccordement rail haute pression
(X26 Rail Pressure Sensor)
17 Prise de raccordement rail haute pression (X25 Rail DRV)
18 Prise de raccordement pour activation pompe Common Rail
(X24 ZME/EAV)
19 Rail de fixation
1)
Raccords présents uniquement dans le cas d’une alimentation
en huile lubrifiante intégrée (accessoire spécial)
2)
Raccordement uniquement si le CP3.4 affiche la pression de
retour requise < 10 kPa
