Vysokotlaké hadicové vedení má na jedné straně vymě-
nitelnou redukční matici (viz obr. 6, poz. 1). V závislosti
na velikosti závitu vysokotlaké výpusti na čerpadle
common rail lze redukční matici vyměnit. Při použití se
redukční matice našroubuje na vysokotlaké hadicové
vedení a utáhne se. V rozsahu dodávky jsou tři redukční
matice pro následující velikosti závitů:
Redukční matice Závit
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M14x1,5 – M18x1,5
1 683 345 053 M16x1,5 – M18x1,5
Pomocí zahnutých vedení zkušebního tlaku
1680750123 lze vysokotlaké hadicové vedení
1680712324 připojit na nesnadno přístupných vyso-
kotlakých výstupech. Pro připojení vedení zkušebního
tlaku na vysokotlaké hadicové vedení se musí použít
redukční matice 1683345053 (obr. 7, poz. 3).
458843-03_Pal
32
1
4
FD: 2010-09

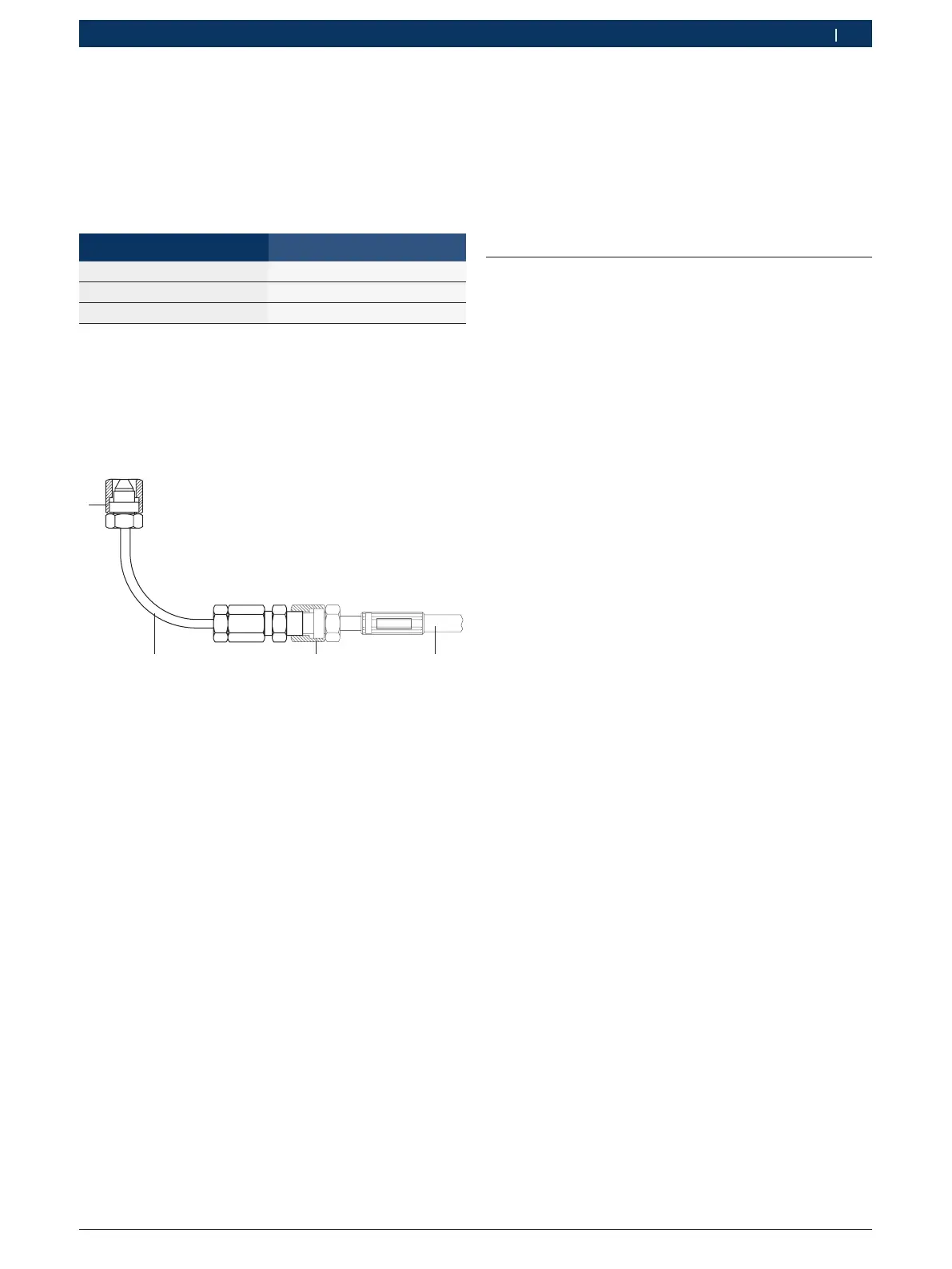

Obr. 7: Vedení zkušebního tlaku 1 680 750 123
1 Redukční matice
2 Vedení zkušebního tlaku 1 680 750 123
3 Redukce 1 683 345 053 (M16x1,5 – M18x1,5)
4 Vysokotlaké hadicové vedení 1 680 712 324
3.5.8 Zásobování mazacím olejem
(zvláštní příslušenství)
Pomocí zásobování mazacím olejem se čerpadla com-
mon rail, která nejsou mazána palivem, během zkušeb-
ního provozu zásobují mazacím olejem.
i Pokyny k montáži zásobování mazacím olejem jsou
uvedeny v návodu k montáži 1 689 978 558.
3.6 Montáž a první uvedení do provozu
EPS 708 smějí zprovoznit pouze zákaznický servis
Bosch nebo autorizovaná servisní pracoviště. První
uvedení EPS 708 do provozu je popsáno v publikaci
1689978 559.
i Instalace a připojení tiskárny (zvláštní příslušenství)
jsou popsány v Návodu k montáží.
