Bosch EPS 708 - 6.6.2 Geliş akışı filtresinin (ince filtre) değiştirilmesi

1 689 989 067 2017-12-08| Robert Bosch GmbH
428 | EPS 708 | Koruyucu bakımtr
458846-47_Ko
1
2
3

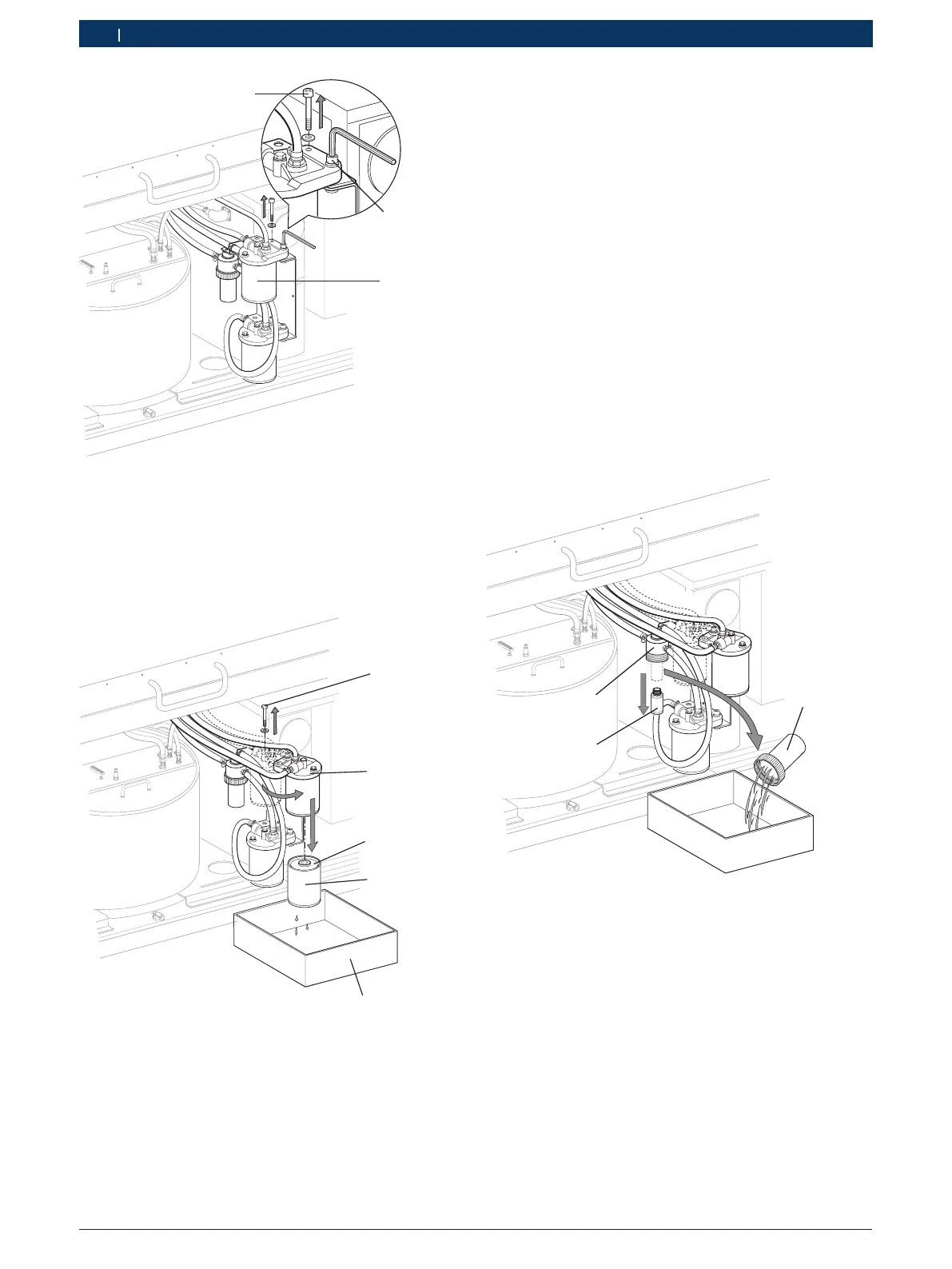

Şek. 17: Test yağı filtresi vidalarını çözün
1 Ön alen vida
2 Test yağı filtresi (soğutma)
3 Arka alen vida
8. Ön alen vidasını (şek. 17, poz. 1) çözün (çıkartma-
yın).
9. Arka alen vidayı çıkartın (şek. 17, poz.3).
458846-48_Ko
1
5
4
2
3
Şek. 18: Test yağı filtresini dışarı çevirin ve çıkartın
1 Filtre vidası
2 Filtre kapağı
3 Filtreleme elemanı
4 Test yağı filtresi
5 Hazne
10. Test yağı filtresini dışarı çevirin (bkz. şek. 18).
11. Hazneyi (şek. 18, poz. 5) test yağı filtresinin altına
koyun.
12. Filtre vidasını (şek. 18, poz. 1) çıkartın.
i Test yağı filtreleri ve filtre kapağına bağlı olan hor-
tum hatları daima test yağı ile doludur.
13. Test yağı filtresini (şek. 18, poz. 4) döndürme hareketi
uygulayarak filtre kapağından (şek. 18, poz. 2) sökün.
14. Test yağı filtresinde mevcut olan test yağını hazneye
dökün ve damlamaya bırakın.
15. Filtreleme elemanını (şek. 18, poz. 3) test yağı filtre-
sinden çıkartın ve elden çıkartın.
16. Test yağı filtresine yeni filtreleme elemanı yerleştirin.
17. Filtre kapağı contasını değiştirin. Bu esnada montaj
pozisyonuna dikkat edin.
18. Test yağı filtresini filtre kapağına yerleştirip filtre
vidası ile sıkın (sıkma torku = 15 Nm).
19. Test yağı filtresini yeniden içeri döndürün ve alen
vidalarıyla sabitleyin.
 Test yağı filtresi değiştirilmiştir.
6.6.2 Geliş akışı filtresinin (ince filtre) değiştirilmesi
1
2
3
458846-49_Ko
Şek. 19: İnce filtrenin değiştirilmesi
1 Filtre muhafazası
2 Filtreleme elemanı
3 Filtre kapağı
1. İnce filtrenin altına bir hazne koyun.
2. Filtre muhafazasını (şek. 19. poz. 1) filtre kapağın-
dan (şek. 19, poz. 3) sökün.
3. Filtre muhafazasındaki test yağını hazneye dökün
(bkz. şek. 19).
4. Filtreleme elemanını (şek. 19, poz. 2) filtre kapağın-
dan sökün ve elden çıkartın.
