6.10 Yağlama yağı beslemesinin bakımı
6.10.1 Yağlama yağının değiştirilmesi
458846-20_K
o
1
2
4
3

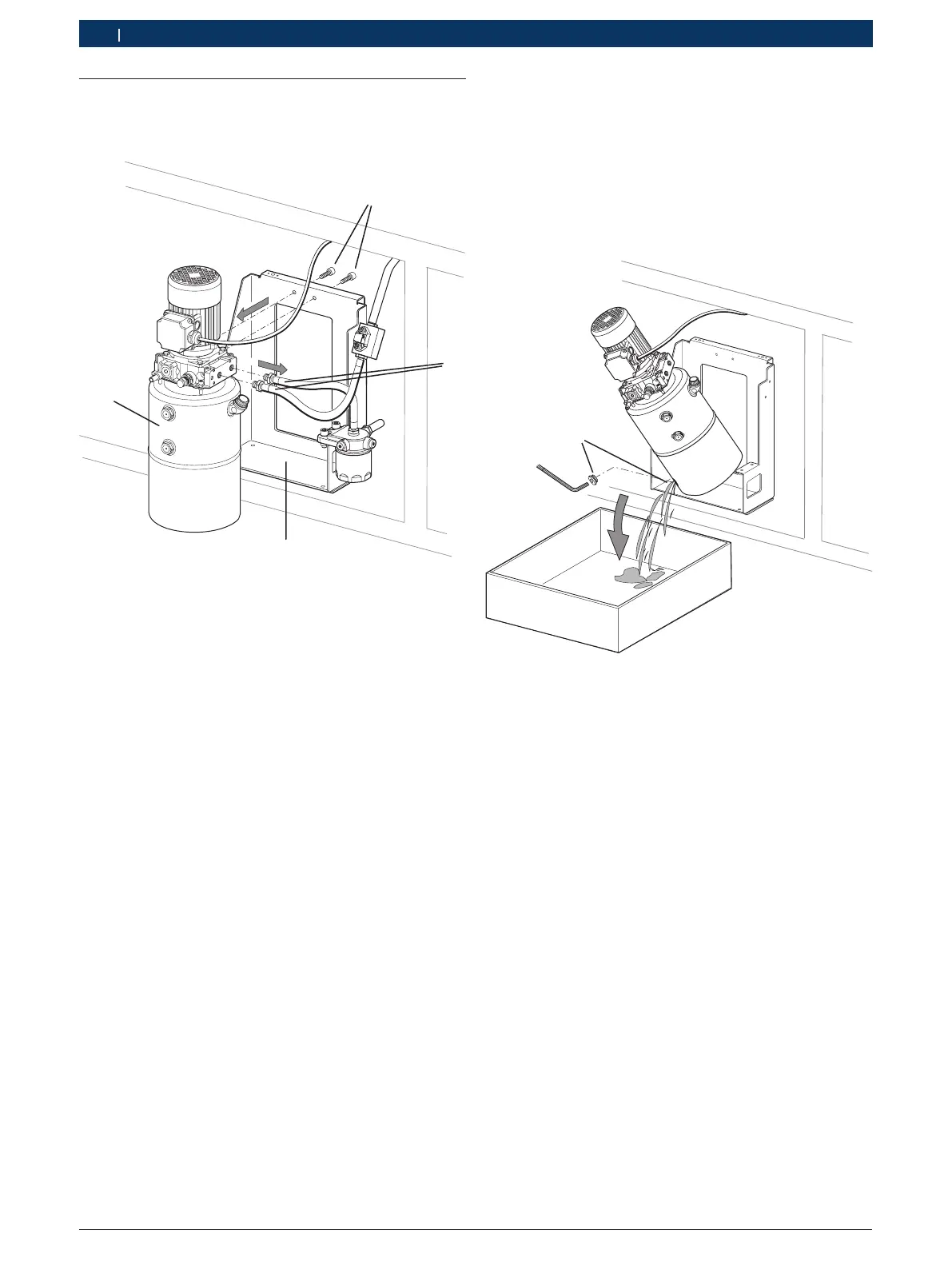

Şek. 26: Yağlama yağı haznesini çıkartın
1 İnbus vidaları
2 Hortum hatları
3 Montaj şasileri
4 Yağlama yağı haznesi
1. Açık olan tüm uygulamaları sona erdirin.
2. PC'yi Windows işletim sistemi üzerinden kapatın.
3. EPS 708 ünitesini ana şalter üzerinden kapatın.
4. EPS 708 ünitesinin arka yüzünde sol alt kapağı çıkar-
tın.
5. Yağlama yağı haznesinde (şek. 26, poz. 4) iki hortum
hattını (şek. 26, poz. 2) sökün.
6. Hortum hatlarında mevcut olan yağlama yağının bir
hazneye akmasını sağlayın.
! Yağlama yağı haznesinin aşağı düşmemesi için, inbus
vidaları çözülürken yağlama yağı haznesinin tutulma-
sı gerekir.
7. Montaj şasisinde (şek. 26, poz. 3) inbus anahtarı
yardımıyla iki inbus vidasını (şek. 26, poz. 1) yağlama
yağı haznesinden sökün.
8. Yağlama yağı haznesini montaj şasisinin zeminine
oturtun ve yağlama yağı haznesinin boşaltma vidası
öne bakacak şekilde döndürün.
9. Kullanılmış yağ için kullanılan kabı yağlama yağı haz-
nesinin önünde zemine koyun.
458846-22_Ko
1
Şek. 27: Yağlama yağı haznesinin boşaltılması
1 Boşaltma vidası
10. Boşaltma vidasını inbus anahtarıyla (şek. 27, poz.1)
çıkartın.
 Yağlama yağının kaba boşalmasını sağlayın.
11. Ardından yağlama yağı haznesini biraz devirerek yağ-
lama yağının tümüyle boşalmasını sağlayın.
12. İnbus anahtarını kullanarak boşaltma vidasını yeni-
den yağlama yağı haznesine sabitleyin.
13. Yağlama yağı haznesini, iki inbus vidasını (şek.27,
poz. 1) kullanarak yeniden montaj şasisine sabitle-
yin.
