Bosch EPS 708 - 4.6 Ansluta Common-Rail-pump

1 689 989 067 2017-12-08| Robert Bosch GmbH
172 | EPS 708 | Manövreringsv
4.6 Ansluta Common-Rail-pump
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

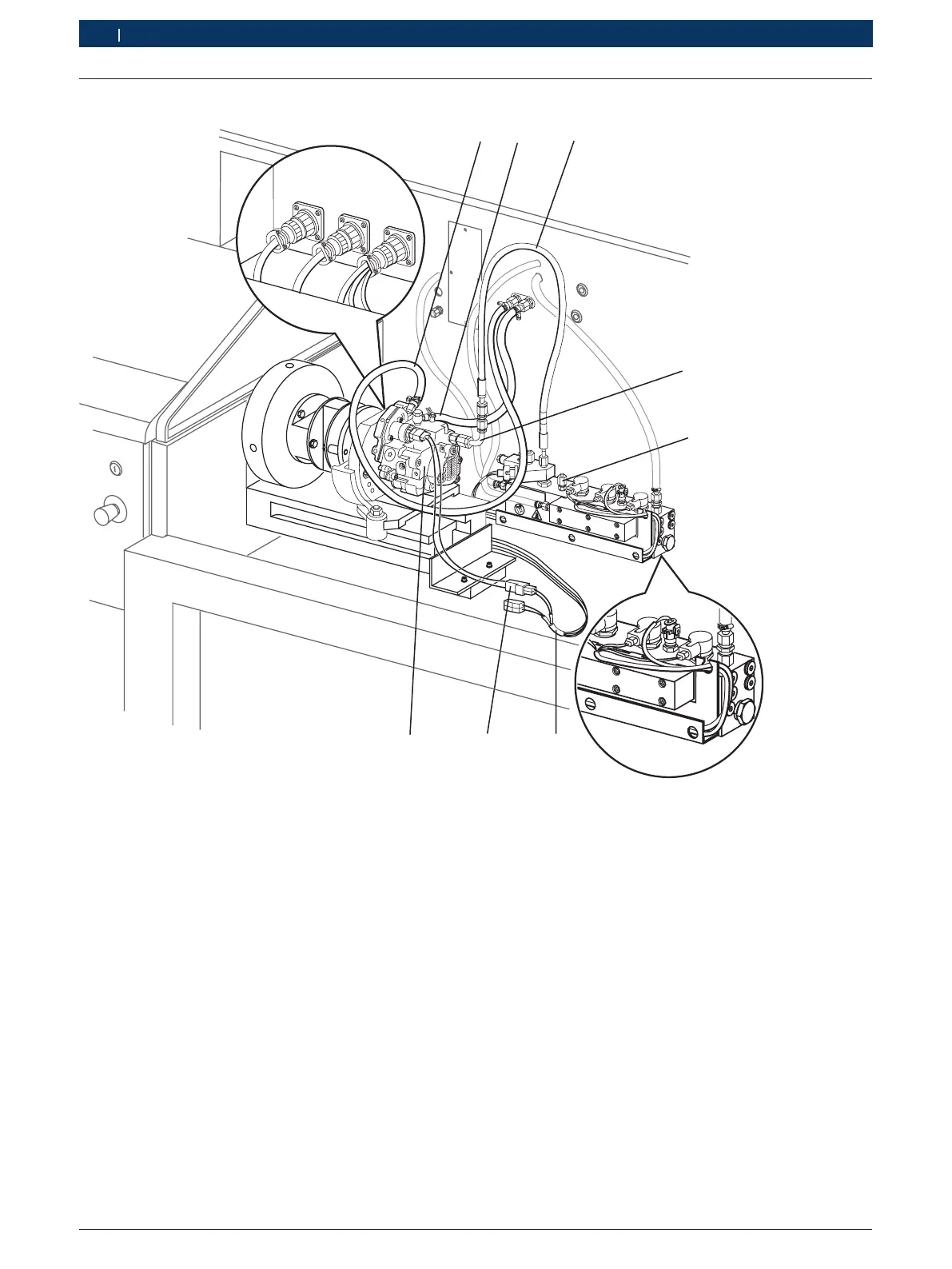

Fig. 11: Anslutning av Common-Rail-pump
1 Slangledning (testoljetillförsel)
2 Slangledning (testoljeretur)
3 Högtrycksslang
1)
1680712324
4 Testtryckledning
1)
1 680 750 123
5 Anslutning för högtrycksslang för fördelningsrail CRI 846H
6 X24-förbindelseledning 1 684 463 946
7 Adapterledning
8 Common-Rail-pump
1)
Reservdelssats 1687016064
1. Anslut slangarna för testoljetillförseln (fig. 11,
pos.1) och testoljereturen (fig. 11, pos. 2) till
respektive anslutningar på Common-Rail-pumpen
(fig.11, pos.8).
i På CP3.4 med nödvändigt returtryck < 10 kPa anslu-
ter man slangledning (fig. 2, pos. 12).
i Rengör den invändiga resp. utvändiga tätningskonan
på högtrycksrailen och högtryckspumpen innan hög-
trycksslangen ansluts.
2. Anslut högtrycksslang 1680712324 (fig. 11,
pos.3) till högtryckrailens högtrycksingång och via
testtryck ledningen 1680750123 (fig.11, pos.4)
till högtrycksanslutningen på Common-Rail-pumpen
(åtdragningsmoment = 25 Nm – 30 Nm).
3. Anslut X24-anslutningskabel 1 684 463 946 (fig 11,
pos.6) till X24 på EPS 708 via adapterledningar
1 684 460 255 eller 1684460256 (fig. 11, pos. 7)
till elanslutningen på common rail-pumpen.
4. Sätt igen anslutningen för högtrycksslangen till
fördelarrailen CRI 846H (fig. 11, pos. 5) med en
blindplugg.
" Common-Rail-pumpen är hydrauliskt och elektriskt
ansluten.
