Bosch EPS 708 - 3.5.2 Testrom EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
320 | EPS 708 | Produktbeskrivelseno
3.5.2 Testrom EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

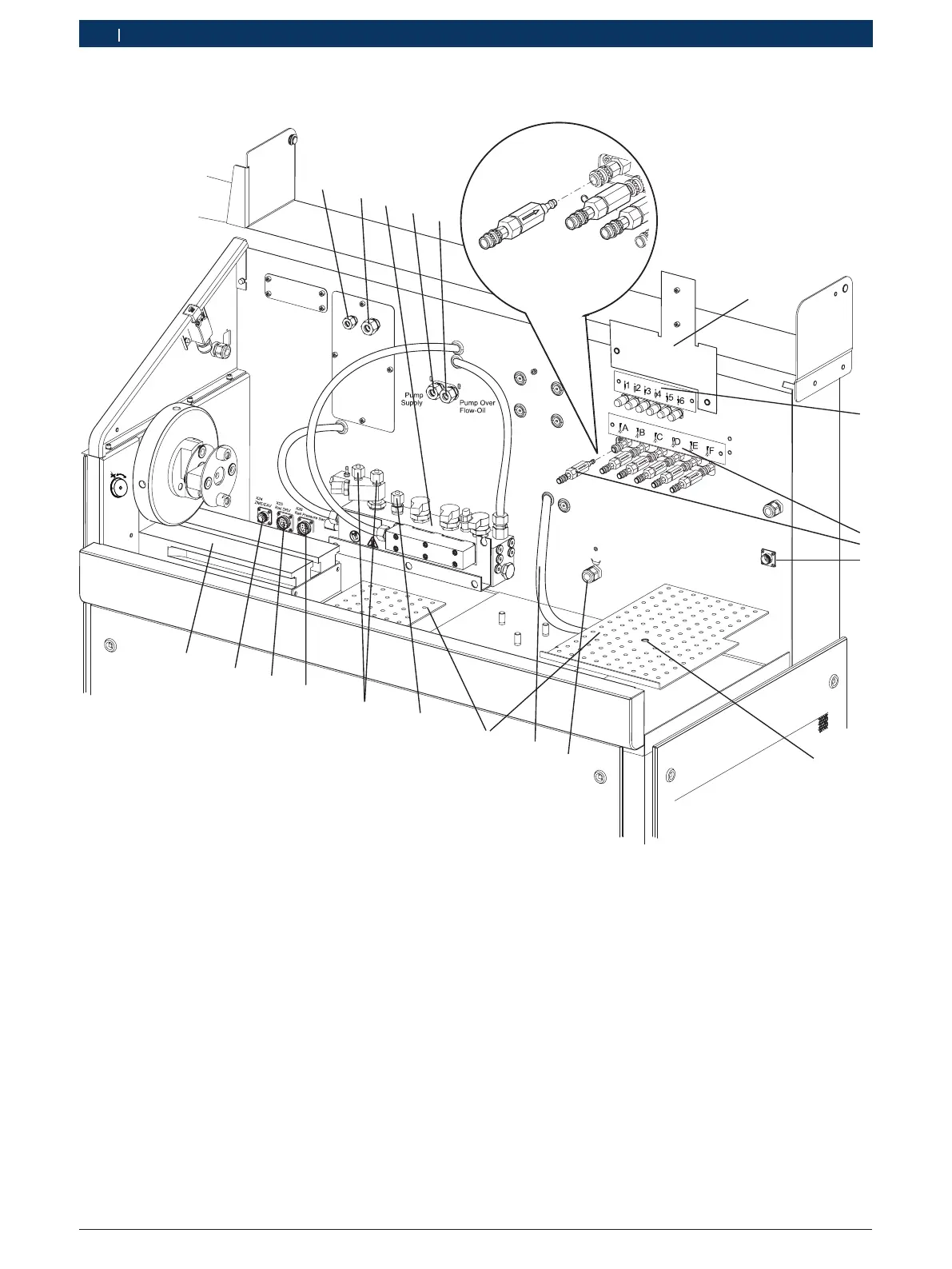

Fig. 2: Testrom
1 Smøreoljetilførsel
1)
2 Smøreoljeretur
1)
3 Høytrykksrail (hovedrail)
4 Prøveoljetilførsel Common Rail-pumpe
5 Prøveoljeretur Common Rail-pumpe
6 Holdeplate for CRI 800
7 Returmengde CRI/CRI Piezo
8 Innsprøytingsmengde CRI/CRI Piezo med inngangsfilter
9 Tilkobling CRI 800 (X27)
10 Festeboring for returinnretning CRI Piezo
11 Returtilkobling på prøveoljetank
12 Slangeledning (testoljeretur for CP3.4)
2)
13 Avleggingsplater
14 Høytrykkstilkobling for fordeler-rail CRI/CRI Piezo
15 Høytrykkstilkoblinger for Common Rail-pumpe
16 Kontakt høytrykksrail (X26 Rail Pressure Sensor)
17 Kontakt høytrykksrail (X25 Rail DRV)
18 Kontakt for styring av Common Rail-pumpe
(X24 ZME/EAV)
19 Oppspenningsskinne
1)
Tilkoblinger kun tilgjengelig ved integrert smøreoljetilførsel
(ekstrautstyr)
2)
Kobling kun for CP3.4 med nødvendig returtrykk < 10 kPa
