5. 将新的过滤器单元放入过滤器盖。
6. 将过滤器盖拧到过滤器壳上。
 精细过滤器更换完毕。
i 如在第6.6.1节内说明得那样更换过滤器入口（检测油过
滤器，图14，编号4）。
再次安装支撑角（更换过滤器后）
1. 将支撑角（带过滤器）重新挂入后凹处。
2. 支撑角用六角螺栓(图15，编号1)进行固定。
3. 固定前右侧盖板。
" 更换入口过滤器（检测油过滤器与精细过滤器）和检测油
过滤器（冷却系统）。
6.7 更换高压轨过滤器 (主轨)
警告—热表面烫伤危险！
触摸高压轨热表面可对手部造成严重烫伤。
¶ 冷却高压轨。
¶ 佩戴防护手套。
1. 关闭所有已打开的应用程序。
2. 通过Windows操作系统关闭PC。
3. 关闭EPS708总开关。
4. 拆下共轨泵。
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

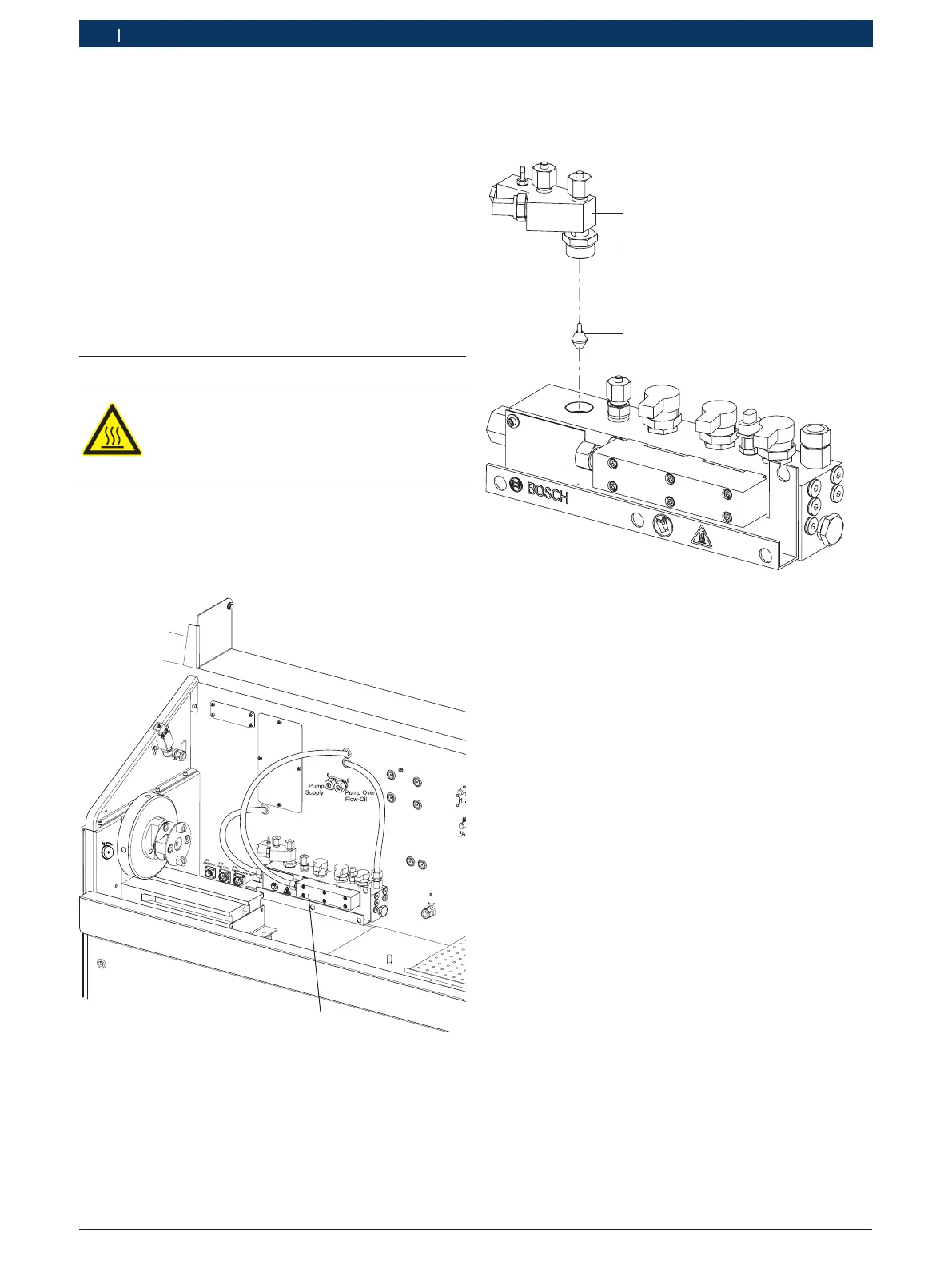

插图20: 试验室EPS708
1 高压轨(主轨)
5. 拆下高压轨(图20，编号1)上的所有软管管道和高压软
管。
6. 拆下高压轨上的所有电线。
458846-18/K
o
1
2
3
插图21: 更换过滤器
1 前轨
2 前轨螺母
3 过滤器
7. 用一个螺栓扳手松开前轨(图21，编号1)的螺母
(图21，编号2)。
8. 拆下前轨。
9. 将过滤器(图21，编号3)从高压轨中取出并当作废物处
理。
i 安装新的过滤器前检查，高压轨内密封面和过滤器上密封
锥面上是否无脏污残余物。
10.将新的过滤器放入高压轨。
11. 将前轨安装到高压轨上。
12. 用扭矩扳手拧紧前轨螺母。拧紧扭矩=135Nm。
13. 连接所有高压轨上的电气接线。
14. 将软管管道和高压轨上的高压软管管道进行连接。
" 高压轨已操作准备就绪。
