Bosch EPS 708 - 6.6.2 Tulopuolen suodattimen (hienosuodatin) vaihto

1 689 989 067 2017-12-08| Robert Bosch GmbH
Kunnossapito | EPS 708 | 273 fi
458846-47_K
o
1
2
3

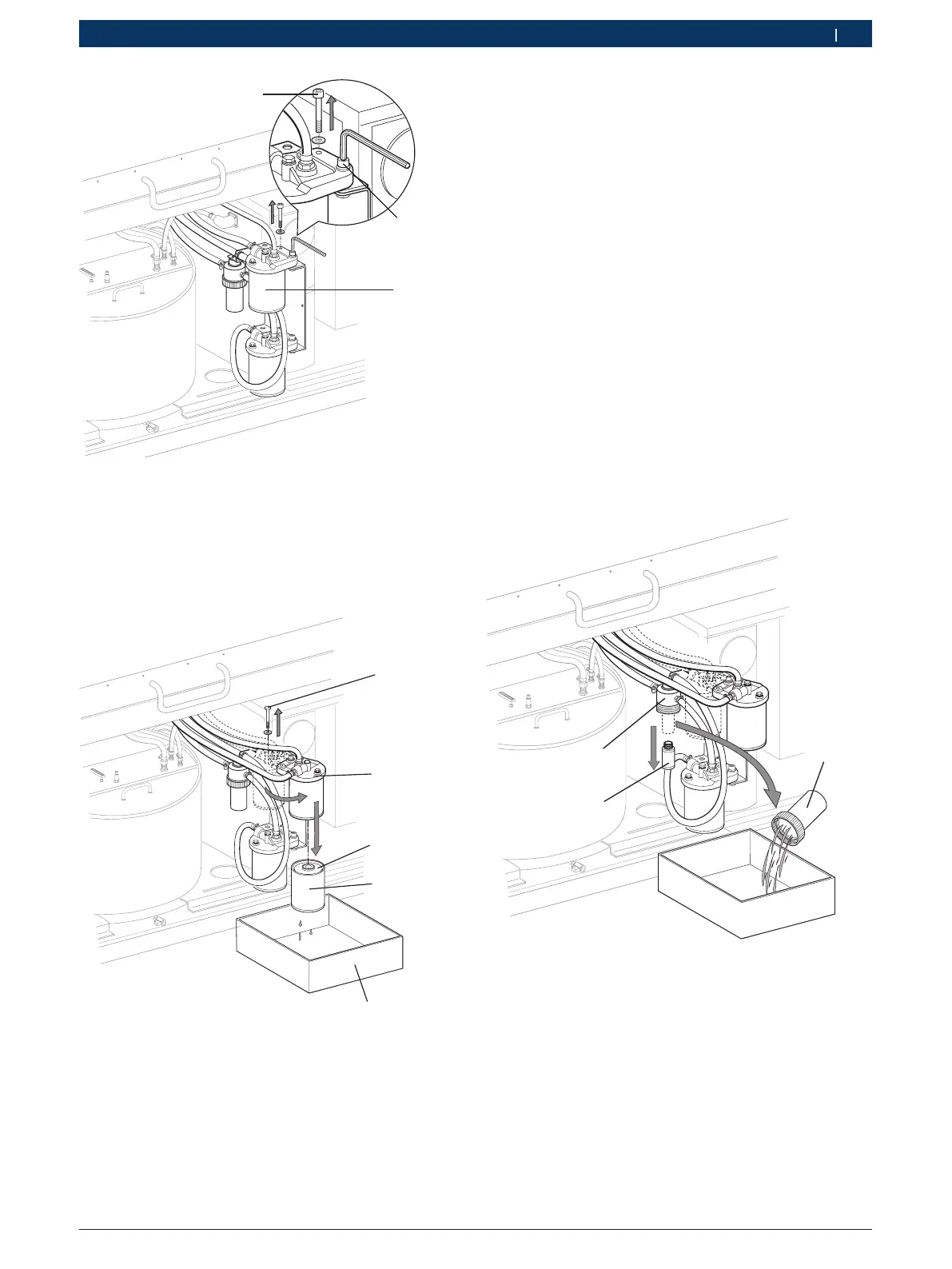

Kuva 17: Testausöljysuodattimen ruuvien irrotus
1 Etummainen koloruuvi
2 Testausöljysuodatin (jäähdytys)
3 Takimmainen koloruuvi
8. Löysää etummaista koloruuvia (kuva 17, osa 1)
(älä irrota).
9. Irrota takimmainen koloruuvi (kuva 17, osa 3).
458846-48_Ko
1
5
4
2
3
Kuva 18: Käännä testausöljysuodatin ulos ja irrota se
1 Suodattimen ruuvi
2 Suodatinkansi
3 Suodatinelementti
4 Testausöljysuodin
5 Säiliö
10. Käännä testausöljysuodatin ulos laitteen sisältä
(ks. kuva 18).
11. Aseta säiliö (kuva 18, osa 5) testausöljysuodattimen alle.
12. Irrota suodattimen ruuvi (kuva 18, osa 1).
i Testausöljysuodatin ja suodattimen kanteen liitetyt
letkut ovat aina täynnä öljyä.
13. Irrota testausöljysuodatin (kuva 18, osa 4) suodatin-
kannesta sitä kiertämällä (kuva 18, osa 2).
14. Kaada suodattimessa oleva testausöljy sopivaan asti-
aan, anna loppuöljyn tippua suodattimesta.
15. Ota suodatinelementti (kuva 18, osa 3) pois testaus-
öljysuodattimesta ja pane se jätteisiin.
16. Aseta testausöljysuodattimeen uusi suodatinele-
mentti.
17. Vaihda suodattimen kannen tiiviste. Kiinnitä huomio
oikeaan asennusasentoon.
18. Sovita testausöljysuodatin sen kanteen ja kiinnitä se
ruuveilla (kiristystiukkuus = 15 Nm).
19. Käännä testausöljysuodatin sisäasentoon ja kiinnitä
se koloruuveilla.
 Testausöljysuodatin on nyt uusittu.
6.6.2 Tulopuolen suodattimen (hienosuodatin)
vaihto
1
2
3
458846-49_Ko
Kuva 19: Hienosuodattimen vaihto
1 Suodatinkotelo
2 Suodatinelementti
3 Suodatinkansi
1. Aseta sopiva astia hienosuodattimen alle.
2. Kierrä suodatinkotelo (kuva 19, osa 1) irti
suodatinkannesta (kuva19, osa 3).
3. Kaada testausöljy ulos suodatinkotelosta sopivaan
astiaan (ks. kuva 19).
4. Ota suodatinelementti (kuva 19, osa 2) irti
suodatinkannesta ja pane se jätteisiin.
