Bosch EPS 708 - 3.5.2 Provkammare EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
Produktbeskrivning | EPS 708 | 165 sv
3.5.2 Provkammare EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

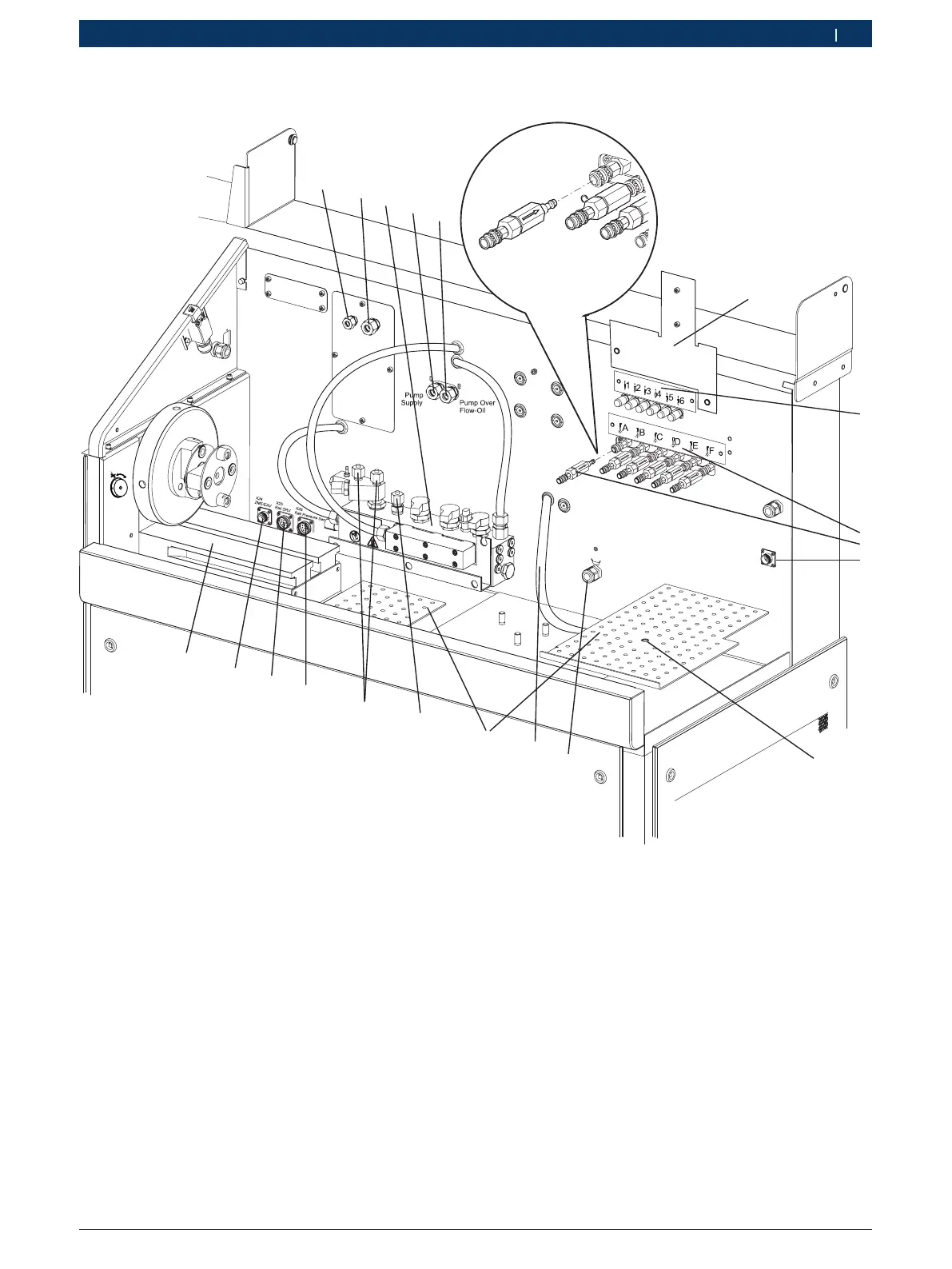

Fig. 2: Provkammare
1 Smörjoljetillförsel
1)
2 Smörjoljereturflöde
1)
3 Högtrycksrail (Huvudrail)
4 Testoljeförsörjning för Common-Rail-pump
5 Testoljeretur för Common-Rail-pump
6 Fästplåt för CRI 800
7 Returmängd CRI/CRI piezo
8 Returmängd CRI/CRI piezo med ingångsfilter
9 Anslutning CRI 800 (X27)
10 Fästhål för returanordning CRI Piezo
11 Returmängd CRI Piezo
12 Slangledning (testoljereturflöde för CP3.4)
2)
13 Förvaringsplåtar
14 Högtrycksanslutning för fördelningsrail CRI/CRI Piezo
15 Högtrycksanslutningar för Common Rail-pump
16 Anslutningsuttag högtrycksrail (X26 rail-tryckgivare)
17 Anslutningsuttag högtrycksrail (X25 rail DRV)
18 Anslutningsuttag för styrning av Common-Rail-pump
(X24 ZME/EAV)
19 Uppspänningsskena
1)
Anslutningar finns bara vid inbyggd smörjoljeförsörjning
(specialtillbehör)
2)
Anslutning endast för CP3.4 med nödvändigt returtryck
<10kPa
