1 689 989 067 2017-12-08| Robert Bosch GmbH
Onderhoud | EPS 708 | 215 nl
6.10 Smeerolievoorziening inspecteren
6.10.1 Smeerolie vervangen
458846-20_K
o
1
2
4
3

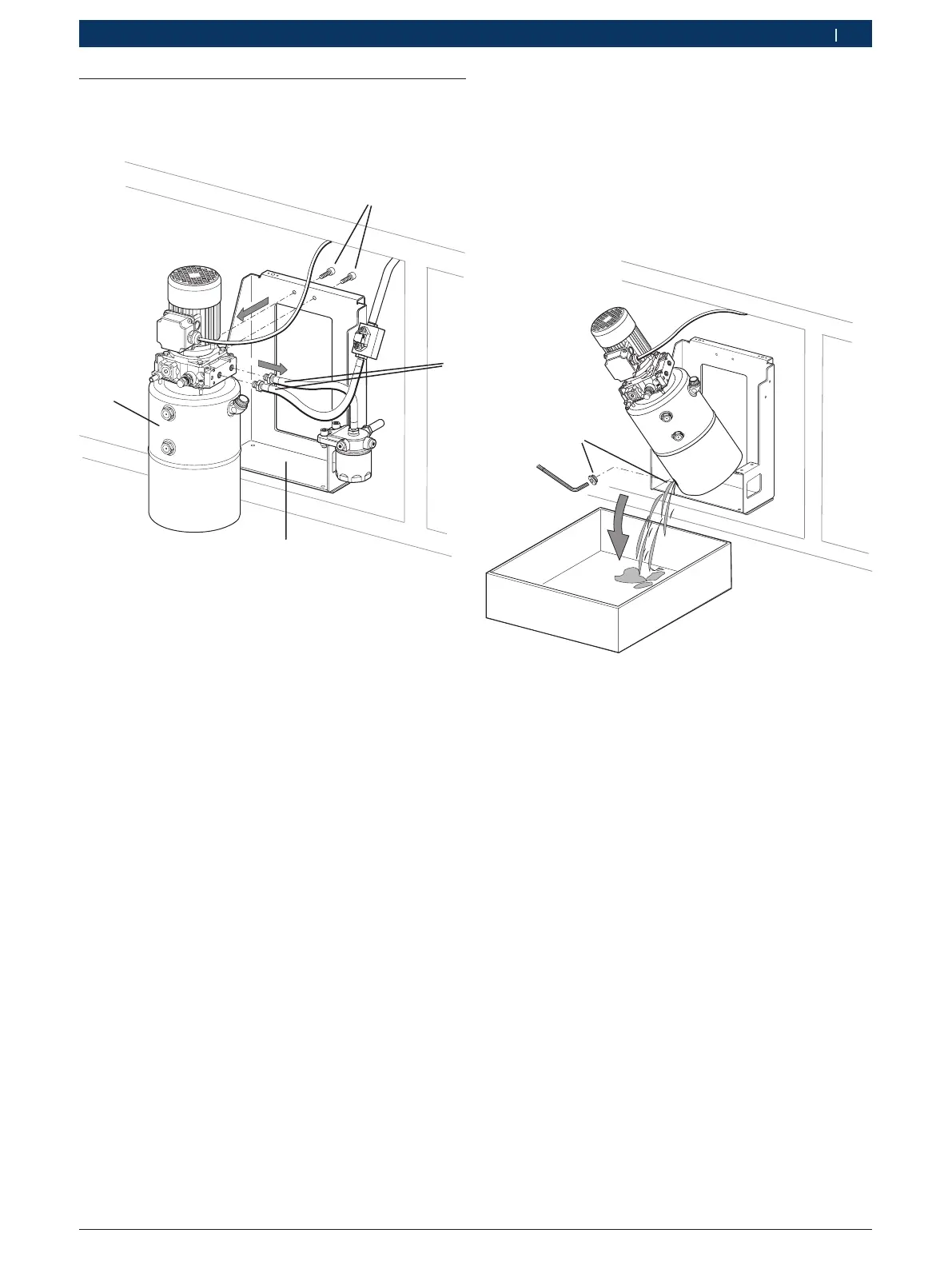

Afb. 26: Smeeroliereservoir verwijderen
1 Inbusbouten
2 Slangen
3 Montageframe
4 Smeeroliereservoir
1. Sluit alle geopende toepassingen.
2. PC via Windows-besturingssysteem afsluiten.
3. EPS 708 op hoofdschakelaar uitschakelen.
4. Aan de achterzijde van de EPS 708 de afdekking
links onder verwijderen.
5. Op het smeeroliereservoir (afb. 26, pos. 4) de twee
slangleidingen (afb. 26, pos. 2) losschroeven.
6. De smeerolie die in slangleidingen aanwezig is in
een reservoir laten aflopen.
! Opdat het smeeroliereservoir niet valt, moet bij
het verwijderen van de inbusbouten het smeerolie-
reservoir worden vastgehouden.
7. Op het montageframe (afb. 26, pos. 3) met een
inbussleutel de twee inbusbouten (afb. 26, pos. 1)
van het smeeroliereservoir verwijderen.
8. Smeeroliereservoir op de bodem van het montage-
frame zetten en zodanig verdraaien dat de aftap-
schroef van het smeeroliereservoir naar voren wijst.
9. Reservoir voor oude olie op de vloer voor het
smeeroliereservoir plaatsen.
458846-22_Ko
1
Afb. 27: Smeeroliereservoir leegmaken.
1 Aftapschroef
10. Aftapschroef met inbussleutel (afb. 27, pos. 1) ver-
wijderen.
Smeerolie in reservoir laten aflopen.
11. Smeeroliereservoir daarna iets kantelen zodat de
hele smeerolie kan aflopen.
12. Aftapschroef met de inbussleutel weer aan het
smeeroliereservoir bevestigen.
13. Smeeroliereservoir met de twee inbusbouten
(afb.26, pos. 1) weer op het montageframe
bevestigen.
