6.6 Filter toevoer (testoliefilter en fijnfilter)
en testoliefilter (koeling) vervangen
De volgende handelingswijze beschrijft het vervangen
van het fijnfilter en het testoliefilter. Bij het filter toe-
voer moeten altijd testoliefilter en fijnfilter samen wor-
den vervangen.
i Afvalverwijdering, testolie en testoliefilter,
zie hoofdstuk 7 "Buiten werking stellen".
1
3
458846-30_Ko
2
4

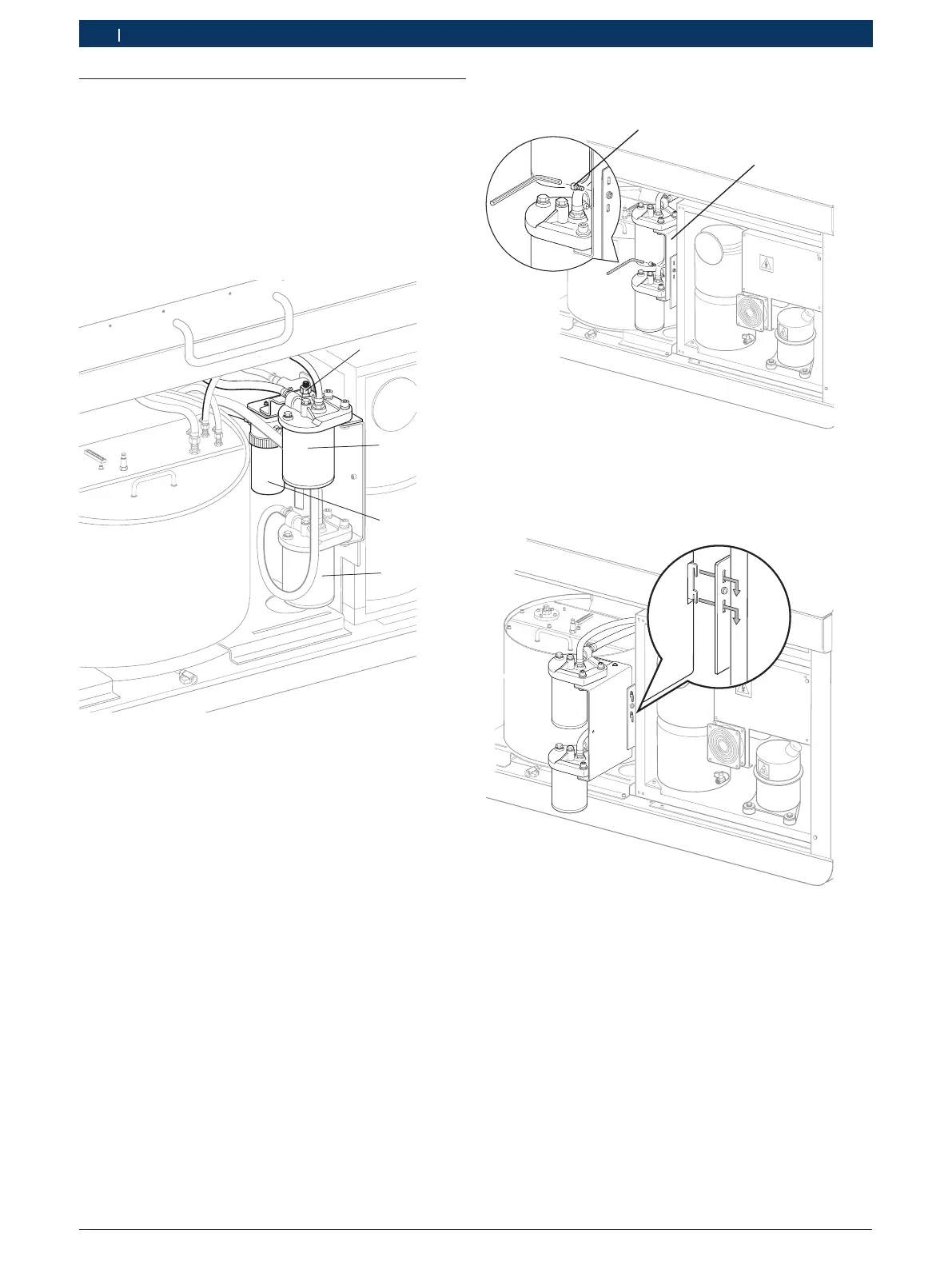

Afb. 14: Fijnfilter, testoliefilter
1 Afvoerslang voor testolie
2 Testoliefilter (Koeling)
3 Filter toevoer (Fijnfilter)
4 Filter toevoer (Testoliefilter)
6.6.1 Testoliefilter (koeling) vervangen
i Het filter toevoer (testoliefilter) wordt op dezelfde
manier vervangen het testoliefilter (koeling). De
meegeleverde afdichting van het filterelement is
bestemd voor het deksel van de filter. Elke keer als
de filter wordt vervangen, moet ook de afdichting
worden vervangen.
1. Sluit alle geopende toepassingen.
2. PC via Windows-besturingssysteem afsluiten.
3. EPS 708 op hoofdschakelaar uitschakelen.
4. Verwijder de voorste rechter afdekking
(afb. 1, pos. 2).
5. Inbusbout (afb. 15, pos. 1) verwijderen.
458846-45_Ko
2
Afb. 15: Bevestigingshoekstuk losmaken
1 Inbusbout
2 Bevestigingshoekstuk
6. Bevestigingshoekstuk (met de filters) verwijderen.
458846-46_Ko
Afb. 16: Bevestigingshoekstuk aanbrengen
7. Bevestigingshoekstuk (met de filters) in de voorste
uitsparingen aanbrengen (zie afb. 16).
