Bosch EPS 708 - 4.6 Koble til Common Rail-pumpe

1 689 989 067 2017-12-08| Robert Bosch GmbH
Betjening | EPS 708 | 327 no
4.6 Koble til Common Rail-pumpe
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

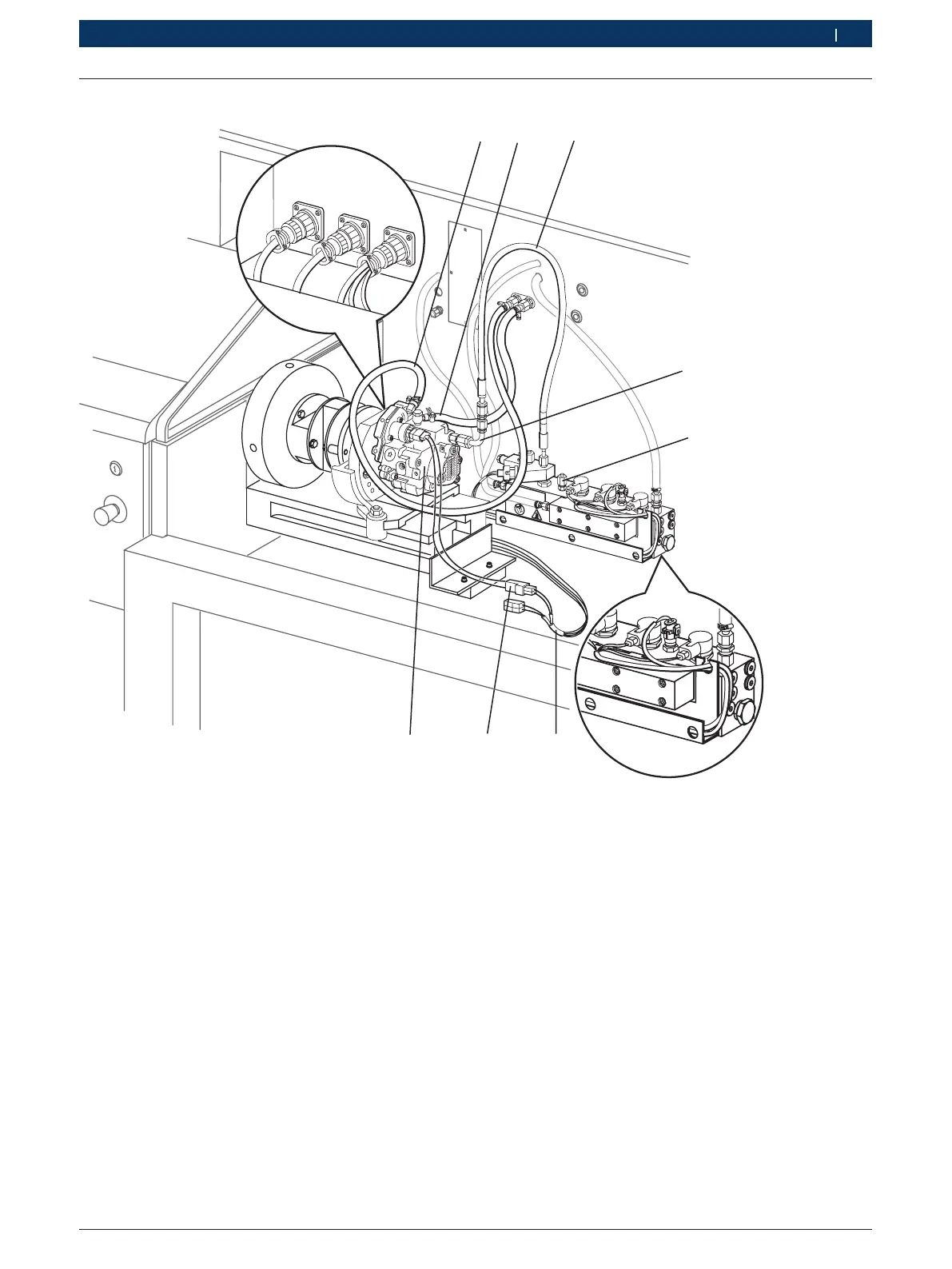

Fig. 11: Tilkobling av Common Rail-pumpe
1 Slangeledning (prøveoljetilførsel)
2 Slangeledning (prøveolje-retur)
3 Høytrykksledning
1)
1 680 712 324
4 Testtrykkledninger
1)
1 680 750 123
5 Tilkobling høytrykksledning for fordeler-rail CRI 846H
6 X24-forbindelseskabel 1 684 463 946
7 Adapterkabel
8 Common Rail-pumpe
1)
Delesett 1 687 016 064
1. Koble slangeledninger for prøveoljetilførsel (fig. 11,
pos. 1) og prøveolje-retur (fig. 11, pos. 2) til til-
tenkte koblinger på Common Rail-pumpen (fig. 11,
pos.8).
i Ved CP3.4 med nødvendig returtrykk < 10 kPa, koble
til slangeledning (fig. 2, pos. 12).
i Før høytrykksledningen kobles til må tetningskonus
og konisk nippel på høytrykksrailen og høytrykks-
pumpen rengjøres.
2. Koble høytrykksledning 1680712324 (fig. 11,
pos.3) til høytrykkinngangen på høytrykksrailen og
over testtrykkledning 1680750123 (fig.11, pos.4)
på høytrykkstilkoblingen på Common Rail-pumpen
(tiltrekkingsmoment = 25 Nm – 30 Nm).
3. Koble til X24-forbindelseskabel 1 684 463 946
(fig.11, pos.6) på X24 ved EPS 708 og via adap-
terledningene 1 684 460 255 eller 1684460256
(fig.11, pos. 7) på den elektriske tilkoblingen til
Common Rail pumpen.
4. Steng tilkoblingen for høytrykksledningen til forde-
ler-rail CRI 846H (fig. 11, pos. 5) med en blindplugg.
" Common Rail-pumpe er hydraulisk og elektrisk
tilkoblet.
