3.5.2 Testruimte EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

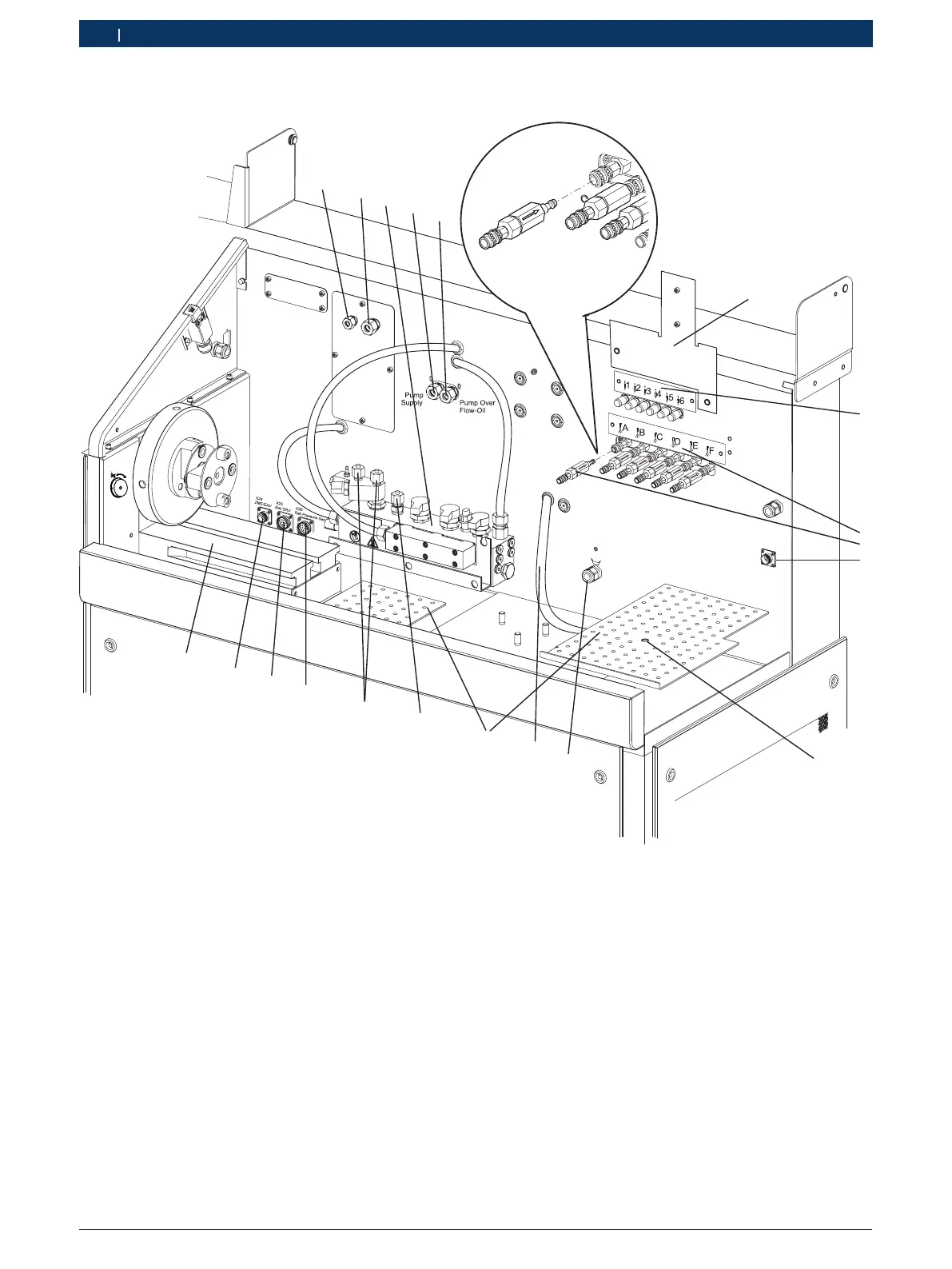

Afb. 2: Testruimte
1 Smeerolietoevoer
1)
2 Smeerolieterugloop
1)
3 Hogedrukrail (Hoofdrail)
4 Testolievoorziening Common Rail pomp
5 Testolieterugloop Common Rail pomp
6 Bevestigingsplaat voor CRI 800
7 Terugloopvolume CRI/CRI Piezo
8 Inspuitvolume CRI/CRI Piezo met ingangsfilters
9 Aansluiting CRI 800 (X27)
10 Bevestigingsboring voor terugloopinrichting CRI Piezo
11 Terugloopvolume CRI Piezo
12 Slangleiding (terugloop testolie voor CP3.4)
2)
13 Planken
14 Hogedrukaansluiting voor verdelerrail CRI/CRI Piezo
15 Hogedrukaansluitingen voor Common Rail pomp
16 Aansluitbus hogedrukrail (X26 Rail Pressure Sensor)
17 Aansluitbus hogedrukrail (X25 Rail DRV)
18 Aansluitbus voor de aansturing Common Rail pomp
(X24 ZME/EAV)
19 Opspanrail
1)
Aansluitingen alleen bij ingebouwde smeerolievoorziening (speci-
ale toebehoren) aanwezig
2)
Aansluiting alleen voor CP3.4 met noodzakelijke terugloopdruk
<10 kPa
