1 689 989 067 2017-12-08| Robert Bosch GmbH
Teste | EPS 708 | 237 pt
5.5.1 Limpar o medidor do débito
Ao efetuar trabalhos de montagem na câma-
ra hidráulica da EPS 708, usar sempre óculos
protetores.
Usar sempre luvas de proteção para os tra-
balhos no EPS 708.
! Uma desmontagem ou montagem incorreta pode
prejudicar o funcionamento ou a precisão de medi-
ção do medidor do débito (fig. 12, pos. 1).
i Para limpar o êmbolo regulador ou a bomba de
engrenagens, não é necessário desmontar completa-
mente o medidor do débito da EPS 708.
i Durante a desmontagem do medidor do débito,
verifica-se uma saída de óleo de teste. Por esse mo-
tivo, tem de se colocar um recipiente ou panos por
baixo do medidor do débito
1
4
3
958846-52_Ko
2

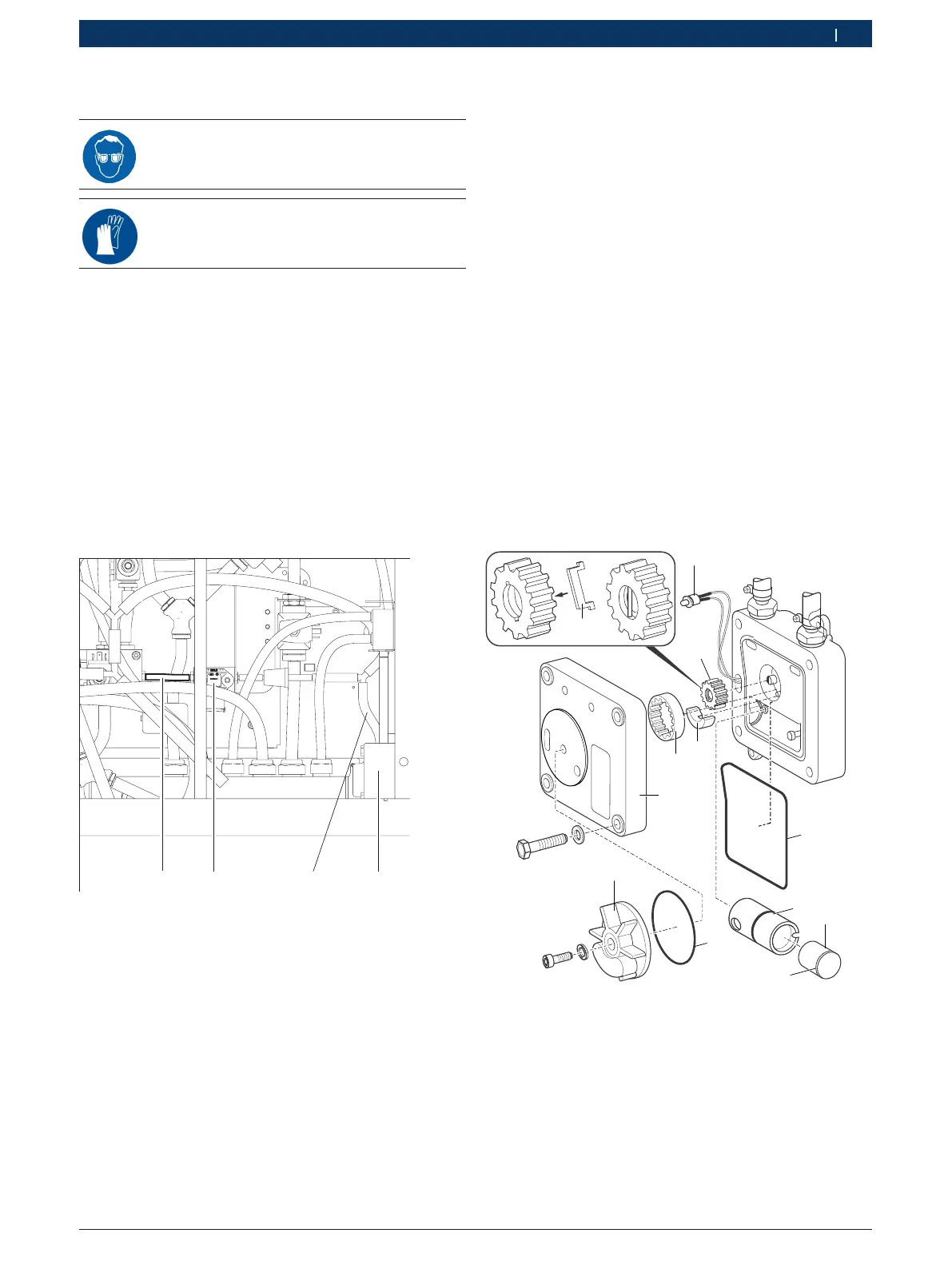

Fig. 12: câmara hidráulica
1 medidor do débito
2 mangueira (alimentação de óleo de teste)
3 sensor de temperatura da pressão
4 mangueira
! Durante a desmontagem e montagem do medidor do
débito, respeitar a posição de montagem da engre-
nagem externa (fig. 13, pos. 9), da meia-lua (fig. 13,
pos. 8) e da engrenagem interna (fig. 13, pos. 10).
1. Desligar o EPS 708.
2. Remover a cobertura superior esquerda (fig. 3, pos.7).
3. Remover a tampa de plástico (fig. 13, pos. 6) do medidor
do débito e retirar o LED com suporte (fig.13, pos.11).
4. Remover a tampa do medidor do débito (fig. 13, pos.7)
(4 parafusos) e inserir o LED com suporte e cabo de
ligação através da tampa do medidor do débito.
5. Remover o cilindro (fig. 13, pos. 2) com êmbolo re-
gulador (fig. 13, pos. 3). Retirar o êmbolo regulador.
! No caso de riscos no êmbolo regulador, o medidor
do débito do serviço de assistência técnica tem de
ser substituído.
6. Limpar o cilindro e o êmbolo regulador em óleo de teste
limpo e verificar se as superfícies apresentam riscos.
7. Inserir novamente o êmbolo regulador no cilindro.
Durante o processo, respeitar a posição de monta-
gem, a tampa do êmbolo regulador (fig. 13, pos. 4)
tem de ficar à direita.
8. Verificar a mobilidade do êmbolo regulador, movi-
mentando ligeiramente o cilindro.
458737-14Ko
1
2
3
4
5
6
7
8
9
10
11
12
Fig. 13: Medidor do débito
1 O-ring
2 cilindro
3 êmbolo regulador
4 tampa do êmbolo regulador
5 O-ring
6 tampa de plástico
7 tampa do medidor do débito
8 meia-lua
9 engrenagem externa
10 engrenagem interna
11 LED com suporte
12 Arrastador
