1 689 989 067 2017-12-08| Robert Bosch GmbH
产品说明 | EPS 708 | 445 zh
3.5.3 背视图 EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

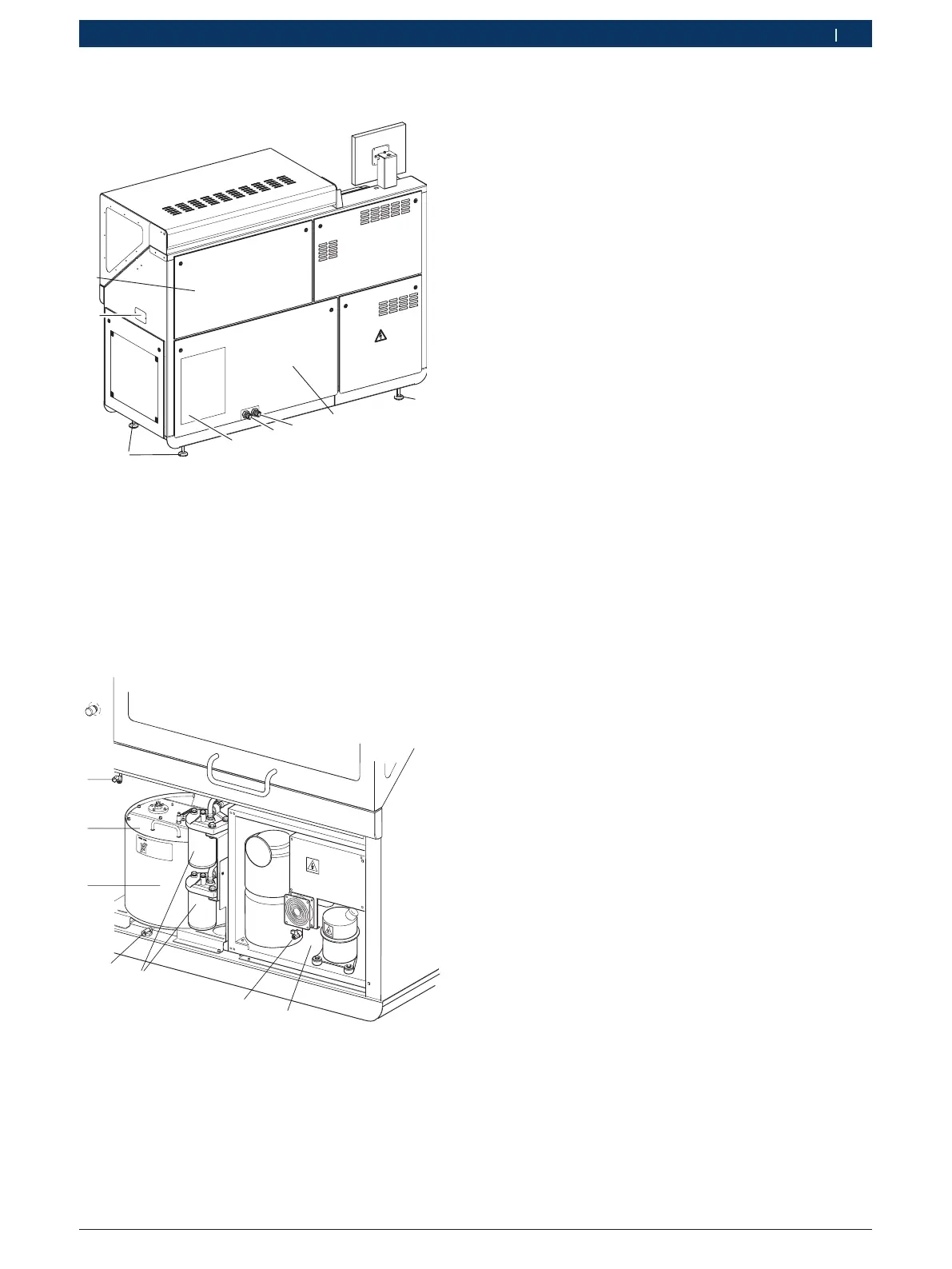

插图3: 背视图EPS708
1 左下侧盖板
2 冷却水回流
1)
3 冷却水供给
1)
4 通风栅(仅在带内部水冷器的机型)
5 可调节高度的设备支脚
6 为外部连接的开口
7 左上侧盖板
1)
G½"AISO228-1(不带内部水冷器的EPS机型的连接)
3.5.4 检测油供给及水冷器 (视特殊配件的规格而定)
458846-041_Ko.eps
6
5
7
1
4
2
3
插图4: 检测油供给
1 水冷器
2 排水龙头
3 检测油过滤器
4 检测油排油阀
5 检测油箱
6 检测油箱盖
7 试验室中的检测油排油阀
在EPS708的底部区域安装了检测油箱和水冷器(视特殊配件
的规格而定)。水冷器将通过一个换热器冷却检测油。在这种
情况下不需要外部的供水。
检测油冷却
检测油冷却通过换热器进行。通过外部供水或通过内部水冷器
输入需要的冷水流。
外部冷却水供给及回流连接位于试验台的背面(见图3)。
! 外部供水时要在冷却水排水一侧安装一个油分离器。
检测油加热
检测油的加热是通过在检测油箱内安装的一个电阻加热器进
行的。将检测油从20°C加热到40°C的时间取决于油箱中
的检测油量。室内温度(18°C到20°C)时的平均加热时
间约为20分钟。
EPS708开机后，检测油将通过电动燃油泵进行循环。检测油
箱中的加热器在温度开关控制下，对检测油进行加热并保持在
预设的温度。安装的温度传感器将始终进行温度测量。通过在
检测油箱中安装的浮子开关检测最低油位及最高油位。
