Bosch EPS 708 - 4.5 Oppspenning av Common Rail-pumpen; 4.5.1 Common Rail-pumpe med konisk akselforbindelse

1 689 989 067 2017-12-08| Robert Bosch GmbH
Betjening | EPS 708 | 325 no
4.5 Oppspenning av Common Rail-pum-
pen
! Tiltrekkingsmomentene for festedelene og koblings-
halvdelene (se kapittel 8 Tiltrekkingsmomenter) må
absolutt overholdes.
! Dreiepinnen (ekstrautstyr) for manuell dreiing av
svingskiven må ikke bli sittende fast i svingskivens
(fig. 8, pos. 1) festehull.
! Drivkoblingen (fig. 8, pos. 2) er en sikkerhetsdel på
EPS 708. Derfor må drivkoblingen kun repareres av
autorisert Bosch-service.
! Ved alt monteringsarbeid, som f.eks. oppspenning/
fjerning av Common Rail-pumper og Common
Rail-innsprøytingsdyser, må beskyttelsesdekslet på
EPS 708 alltid åpnes så langt det går.
! Til oppspenning av Common Rail-pumper på
EPS 708 må kun angitte oppspenningsinnretninger
og drivkoblinger benyttes.
! Før du spenner Common Rail-pumpen fast på
EPS 708 må du kontrollere om det finnes kortslut-
ning i viklingen på reguleringsleddene (EAV, DRV,
DMV eller ZME). Hvis motstanden mellom tilkob-
lingspinnen og huset er mindre enn 50 ohm, må det
defekte reguleringsleddet skiftes ut før fastspenning
på EPS 708.
! Før Common Rail-pumpen spennes opp på EPS 708,
må det kontrolleres at pumpens drivaksel går lett, og
pumpehuset må kontrolleres med tanke på sprekker.
Common Rail-pumper med drivaksel som går tregt
eller er blokkert, eller som har sprekker på pumpe-
huset, må ikke spennes opp og kontrolleres.
! Smør den radiale akseltetningen på Common
Rail-pumpen med motorolje 15W-40 før drivflen-
sen monteres. Det er kun tillatt å bruke Common
Rail-pumpen når den radiale akseltetningen er smurt
med olje.
i Ved kontroll av Common-Rail-pumper uten smøreol-
jeforsyning må smøreoljetilførselen og smøreoljere-
turen (fig. 2, pos. 1 og 2) stenges med blindplugg.
i Alle oppspenningsdeler og koblinger som er nød-
vendig ved oppspenningen, er ført opp i ekstraut-
styrskatalogen for EFEP/EPS (bestillingsnummer
1689980289) eller i ekstrautstyr-CD ToolsCATAlou-
ge.
4.5.1 Common Rail-pumpe
med konisk akselforbindelse
i Til oppspenning av Common Rail-pumpen trenger
man ekstrautstyr.
458846-05_Ko
1
2
3
4
5
6

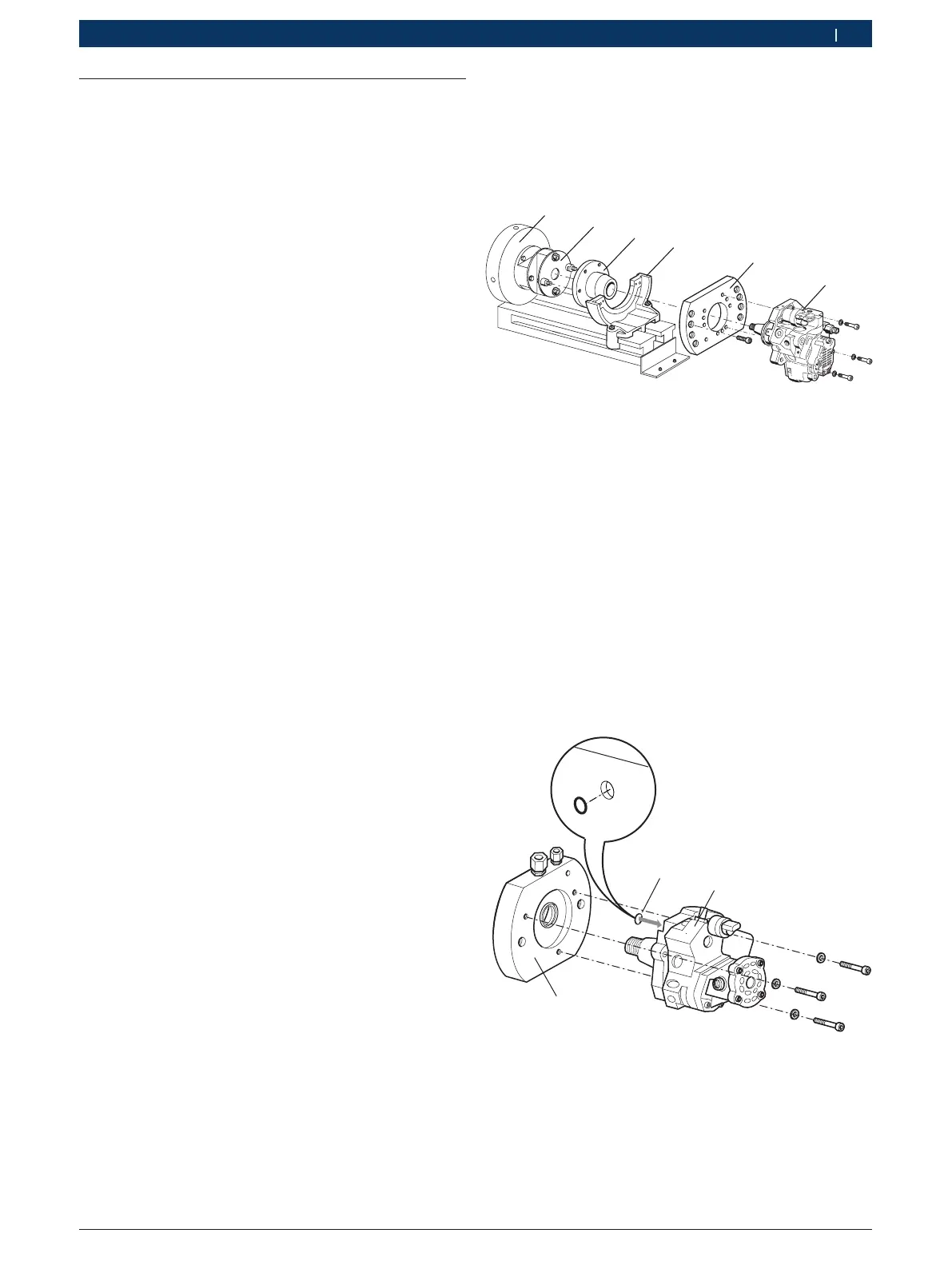

Fig. 8: Common Rail-pumpe med konisk akselforbindelse
1 Svingskive
1)
2 Drivkobling
1)
3 Drivflens
3)
(pumpespesifikk)
4 Oppspenningsvinkel
2)
5 Oppspenningsflens
3)
(pumpespesifikk)
6 Common Rail-pumpe
1)
Følger med i leveransen av EPS 708
2)
Ekstrautstyr
3)
Leveringsomfang tilbehørssett
1. Fest drivkobling 1 686 401 024 (fig. 8, pos. 2) på
svingskiven (fig. 8, pos. 1) til EPS 708. Tiltrekkings-
momentet for festeskruene er 95 ±2 Nm.
2. På CP 3.4 med smøreoljetilførsel legges O-ring
Ø10x 3 mm (fig. 9, pos. 1) inn i smøreoljetilførsels-
boringen på Common Rail-pumpen.
458800-12_ko
1
2
3
Fig. 9: Common Rail-pumpe med konisk akselforbindelse
1 O-ring
2 Common Rail-pumpe
3 Oppspenningsflens
