6.10 Underhåll på smörjoljeförsörjningen
6.10.1 Byta smörjolja
458846-20_K
o
1
2
4
3

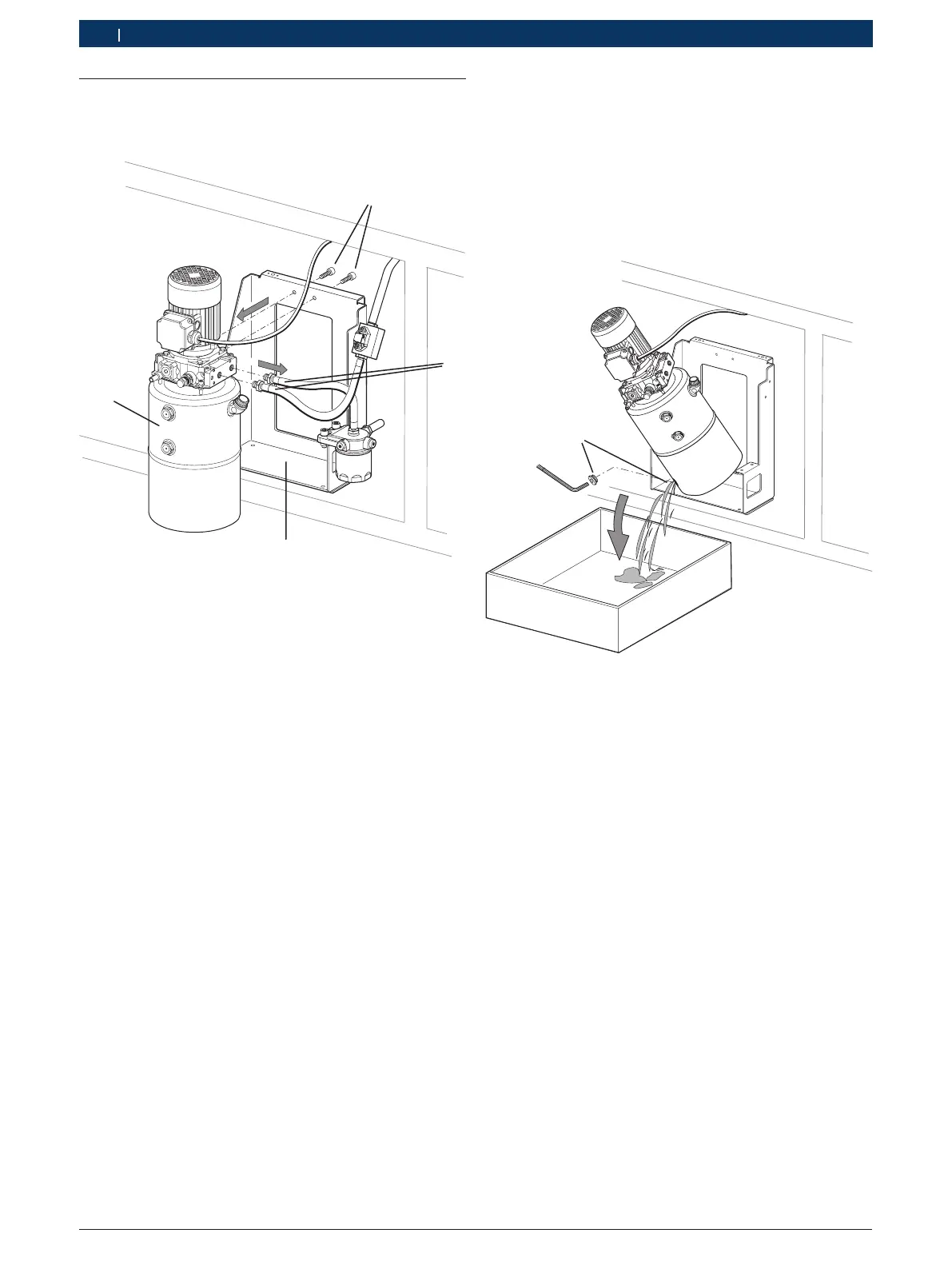

Fig. 26: Ta bort smörjoljebehållaren
1 Insexskruvar
2 Slangledningar
3 Monteringsram
4 Smörjoljebehållare
1. Avsluta alla öppnade användningar.
2. Stäng av datorn via Windows operativsystem.
3. Stäng av EPS 708 med huvudströmbrytaren.
4. Ta bort den undre vänstra kåpan på baksidan av
EPS 708.
5. Skruva bort de två slangarna (fig. 26, pos. 2) från
smörjoljebehållaren (fig. 26, pos. 4).
6. Låt den smörjolja som finns i slangarna rinna ut i en
behållare.
! Håll fast smörjoljebehållaren så att den inte faller
ner när insexskruvarna tas bort som håller fast den.
7. Använd en insexnyckel för att ta bort de två insex-
skruvarna (fig. 26, pos. 1) från smörjoljebehållaren
vid monteringsramen (fig. 26, pos. 3).
8. Sätt ner smörjoljebehållaren på monteringsramens
botten och vrid den så att smörjoljebehållarens
avtappningsskruv pekar framåt.
9. Ställ en behållare för spillolja på golvet framför
smörjoljebehållaren.
458846-22_Ko
1
Fig. 27: Tömning av smörjoljebehållaren
1 Avtappningsskruv
10. Avlägsna avtappningspluggen med en insexnyckel
(fig. 27, pos 1).
 Låt smörjoljan rinna ut i en behållare.
11. Tippa sedan smörjoljebehållaren något så att all
smörjolja kan rinna ut.
12. Skruva fast avtappningspluggen på smörjolje-
behållaren med en insexnyckel.
13. Fäst smörjoljebehållaren med de två insexskruvarna
(fig. 26, pos. 1) igen på monteringsramen.
