Bosch EPS 708 - 3.5.2 Prøvningsrum EPS 708

1 689 989 067 2017-12-08| Robert Bosch GmbH
Produktbeskrivelse | EPS 708 | 289 da
3.5.2 Prøvningsrum EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
9
14
11
8
7
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

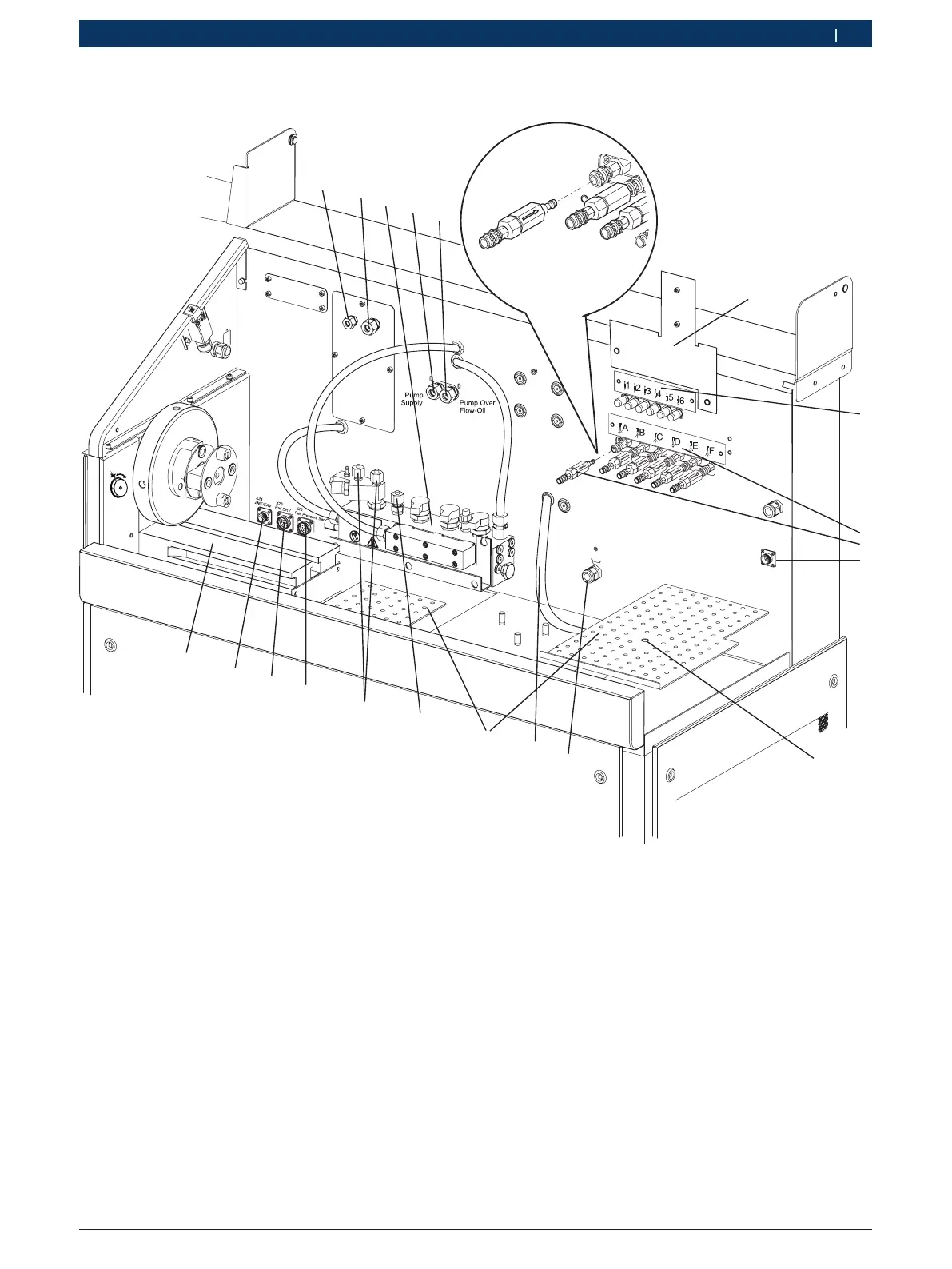

Fig. 2: Prøvningsrum
1 Smøreolie-tilløb
1)
2 Smøreolie-returløb
1)
3 Højtryksrail (hovedrail)
4 Prøveolieforsyning Common Rail-pumpe
5 Prøveolie-returløb Common Rail-pumpe
6 Holdeplade til CRI 800
7 Returløbsmængde CRI/CRI Piezo
8 Indsprøjtningsmængde CRI/CRI Piezo med indgangsfiltre
9 Tilslutning CRI 800 (X27)
10 Fastgørelsesboring for returløbsanordning CRI Piezo
11 Returløbstilslutning til prøveolietank
12 Slangeledning (returløb af prøveolie til CP3.4)
2)
13 Opbevaringsplader
14 Højtrykstilslutning til fordelerskinne CRI/CRI Piezo
15 Højtrykstilslutninger til Common Rail-pumpe
16 Tillslutningsbøsning højtryksrail (X26 Rail Pressure Sensor)
17 Tilslutningsbøsning højtryksrail (X25 Rail DRV)
18 Tilslutningsbøsning til styring Common Rail-pumpe
(X24 ZME/EAV)
19 Opspændingsskinne
1)
Tilslutninger kun til stede med indbygget smøreolieforsyning
(ekstraudstyr)
2)
Tilslutning kun for CP3.4 med nødvendigt returløbstryk < 10 kPa
